HL50E, maszyna do znakowania z laserem światłowodowym

Nr części: 08-1984

HL50E-EU LASER ENGRAVER & EXTRACTOR 220V

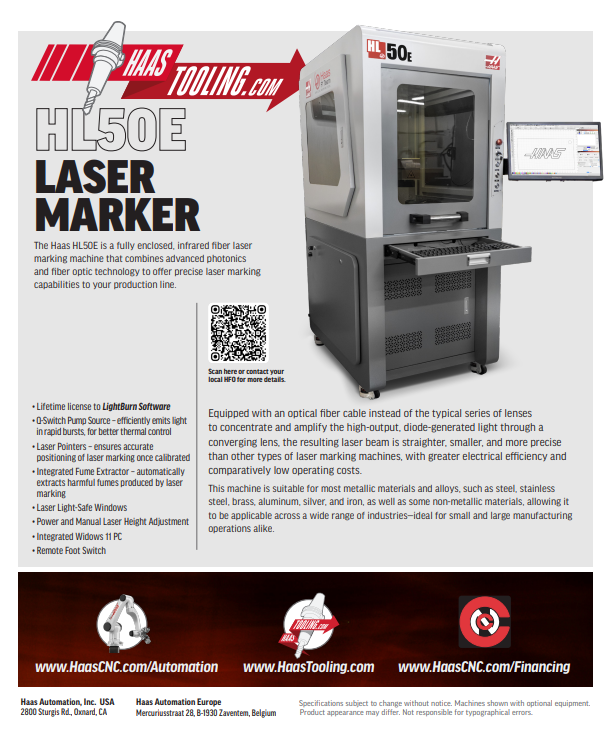

ZNACZNIK LASEROWY HAAS

    KATALOG HAAS TOOLING

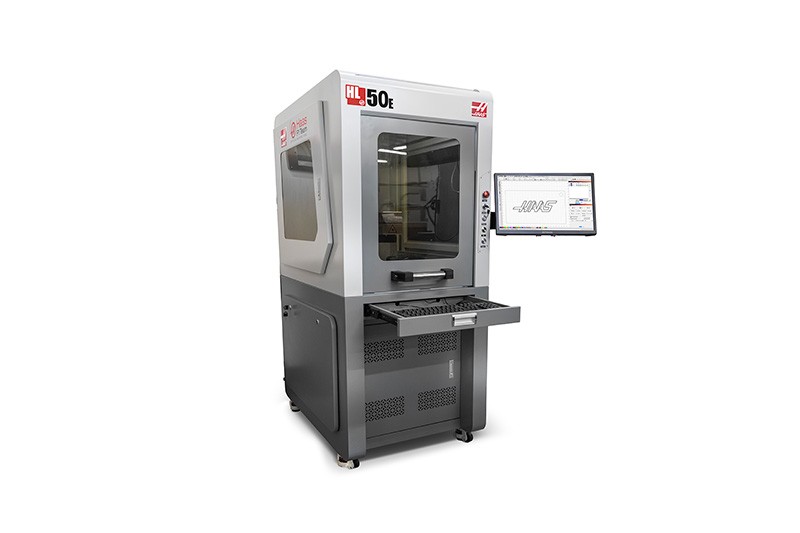

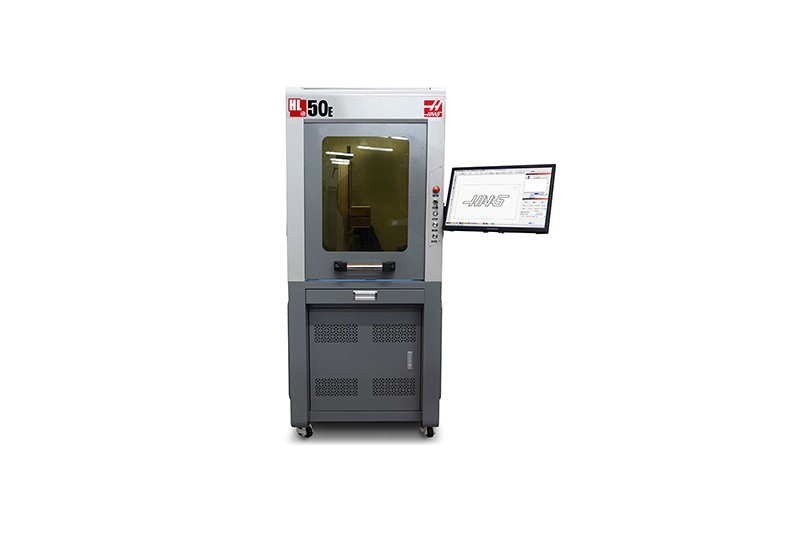

      HL-50E, maszyna do znakowania laserem światłowodowym

      ____________________________

      Haas HL-50E to w pełni zabudowana maszyna do znakowania laserem światłowodowym pracującym w paśmie podczerwieni, które łączy w sobie zaawansowane technologie fotoniczne i światłowodowe, umożliwiając precyzyjne znakowanie laserowe na linii produkcyjnej.

      Zamiast typowego zestawu soczewek, ten system do skupiania i wzmacniania światła generowanego przez diodę z soczewką wypukłą wykorzystuje światłowód. Dzięki temu wiązka laserowa jest prostsza, mniejsza i bardziej precyzyjna niż w innych urządzeniach do znakowania laserowego. Ponadto ten system jest bardziej energooszczędny i tańszy w eksploatacji.

      Urządzenie to nadaje się do znakowania większości materiałów metalicznych i stopów, takich jak stal, stal nierdzewna, mosiądz, aluminium, srebro i żelazo, a także niektórych materiałów niemetalicznych, umożliwiając zastosowanie w wielu różnych gałęziach przemysłu – idealnie sprawdzi się zarówno przy produkcji na małą, jak i na dużą skalę.

      CECHY PRODUKTU

      ____________________________

      • Laser Q-Switched (ns) Pulse Width Pump – szybko emituje światło w nanosekundowych (ns) impulsach, zapewniając lepszą kontrolę temperatury i większą moc szczytową, co idealnie sprawdza się w przypadku znakowania i grawerowania laserowego
      • Wbudowany system odciągu oparów – automatycznie usuwa niebezpieczne opary i pył wytwarzane przez laser
      • Laserowe wskaźniki naprowadzające – umożliwiają szybkie i wygodne ustawianie lasera na obrabianych przedmiotach o różnej wysokości
      • Obsługa czwartej osi – możliwość łatwego podłączenia do stołów obrotowych z mocowaniem śrubowym za pomocą standardowej 4-pinowej wtyczki lotniczej
      • Zintegrowane z komputerem PC z systemem Windows 11
        • Wraz z dożywotnią licencją na oprogramowanie sterowania laserem LightBurn
      • Standardowa płyta montażowa 450x350 mm
      • Okna o odpowiedniej gęstości optycznej (OD) odporne na działanie lasera
      • Regulacja wysokości głowicy lasera i zasilania
      • Przełącznik nożny do zdalnego uruchamiania
      • Zestaw oferowany z 12-miesięczną gwarancją  obowiązującą od daty wysyłki, w pakiecie obsługa lokalnego punktu sprzedaży fabrycznej Haas. Obowiązują opłaty za instalację sprzętu, szkolenie, robociznę i dojazd pracowników serwisu.
      • (2) Obiektywy laserowe F-Theta:
        • Soczewka F160: powierzchnia robocza 110x110 mm (~4 x 4"), ogniskowa 160 mm (podstawowa)
          • Maksymalna wysokość części ok. 390 mm (15,4 cala)
        • Soczewka F290: powierzchnia robocza 200 x 200 mm (~8 x 8"), ogniskowa 290 mm
          • Maksymalna wysokość części ok. 240 mm (9,4 cala)

      Maksymalne wysokości soczewki określone powyżej są wartościami przybliżonymi. SCHEMAT MASZYNY zawiera bardziej szczegółowe specyfikacje.

      INSTALACJA I AKTYWACJA OPROGRAMOWANIA

      ____________________________

      Nowy znacznik laserowy HL-50E jest dostarczany bezpośrednio do warsztatu klienta (lub pod wskazany adres) w bezpiecznej skrzyni transportowej. Na miejscu urządzenie wymaga podstawowego montażu i konfiguracji. Instrukcja montażu krok po kroku jest dostępna w tym miejscu – użytkownik może samodzielnie przeprowadzić instalację i konfigurację. Nasz prosty przewodnik przeprowadzi Cię przez cały proces, umożliwiając szybkie uruchomienie urządzeń bez ryzyka utraty gwarancji.

      Montaż urządzenia może przeprowadzić również przedstawiciel lokalnego punktu sprzedaży fabrycznej Haas. Mogą obowiązywać opłaty za montaż, szkolenie i dojazd. Wystarczy skontaktować się w tym celu z lokalnym punktem sprzedaży fabrycznej Haas i umówić na montaż.

      WAŻNE: Wraz ze znacznikiem Haas otrzymuje się dożywotnią licencję na oprogramowanie LightBurn.

      Po dokonaniu zakupu klucz licencyjny do aktywacji oprogramowania LightBurn zostanie wysłany na adres e-mail przypisany do konta klienta. Jeśli klient nie otrzyma wiadomości e-mail z kluczem licencyjnym, należy skontaktować się z działem obsługi pod adresem [email protected]. NIE aktywować wersji próbnej oprogramowania LightBurn. Kliknij tutaj, aby uzyskać instrukcję aktywacji.

      ZOBACZ INSTRUKCJĘ INSTALACJI I AKTYWACJI OPROGRAMOWANIA

      UWAGA! Maszyny Haas do znakowania laserowego są wyposażone w zintegrowany odciąg spalin przeznaczony do usuwania szkodliwych oparów i pyłów generowanych podczas pracy lasera. Ponadto maszyny są wyposażone w okna bezpieczeństwa do filtrowania niebezpiecznych promieni świetlnych. Obsługa maszyny bez fabrycznego odciągu spalin lub z odblokowanymi i otwartymi oknami bezpieczeństwa może stanowić poważne zagrożenie dla zdrowia i bezpieczeństwa z powodu kontaktu z oparami, pyłami lub szkodliwym promieniowaniem świetlnym.

      DOKUMENTY TECHNICZNE

      Przegląd

      HL-50E to kompletne rozwiązanie do znakowania laserem światłowodowym, który zawiera wszystko, czego potrzebujesz do grawerowania i znakowania materiałów w swoim warsztacie – w przenośnym i łatwym do skonfigurowania pakiecie.

      System do znakowania z laserem światłowodowym Haas HL-50E obejmuje:

      • Laser Q-Switched (ns) Pulse Width Pump – szybko emituje światło w nanosekundowych (ns) impulsach, zapewniając lepszą kontrolę temperatury i większą moc szczytową, co idealnie sprawdza się w przypadku znakowania i grawerowania laserowego
      • Wbudowany system odciągu oparów – automatycznie usuwa niebezpieczne opary i pył wytwarzane przez laser
      • Laserowe wskaźniki naprowadzające – umożliwiają szybkie i wygodne ustawianie lasera na obrabianych przedmiotach o różnej wysokości
      • Obsługa czwartej osi – możliwość łatwego podłączenia do stołów obrotowych z mocowaniem śrubowym za pomocą standardowej 4-pinowej wtyczki lotniczej
      • Zintegrowane z komputerem PC z systemem Windows 11
        • Z dożywotnią licencją na oprogramowanie sterowania laserem LightBurn
      • Standardowa płyta montażowa 450x350 mm
      • Okna o odpowiedniej gęstości optycznej (OD) odporne na działanie lasera
      • Regulacja wysokości głowicy lasera i zasilania
      • Przełącznik nożny do zdalnego uruchamiania
      • Zestaw oferowany z 12-miesięczną gwarancją  obowiązującą od daty wysyłki, w pakiecie obsługa lokalnego punktu sprzedaży fabrycznej Haas. Obowiązują opłaty za instalację sprzętu, szkolenie, robociznę i dojazd pracowników serwisu.
      • (2) Obiektywy laserowe F-Theta:
        • Soczewka F160: powierzchnia robocza 110x110 mm (~4 x 4"), ogniskowa 160 mm (podstawowa)
          • Maksymalna wysokość części ok. 390 mm (15,4 cala)
        • Soczewka F290: powierzchnia robocza 200 x 200 mm (~8 x 8"), ogniskowa 290 mm
          • Maksymalna wysokość części ok. 240 mm (9,4 cala)

        Maksymalne wysokości soczewki określone powyżej są wartościami przybliżonymi. Schemat maszyny zawiera bardziej szczegółowe specyfikacje.

      Wydajna i mocna głowica lasera światłowodowego

      Urządzenia do znakowania laserowego mają trzy główne komponenty: źródło energii, medium laserowe oraz rezonator optyczny.

      Źródło energii lub źródło pompujące decyduje o tym, w jaki sposób laser wytwarza energię – zazwyczaj ma postać diod emitujących światło (LED). Energia ta jest pompowana do laserowego medium wzmacniającego, które znajduje się w odblaskowej, lustrzanej wnęce, określanej jako rezonator optyczny. Jego celem jest przekierowanie większości energii lasera z powrotem do systemu.

      To optyczne „sprzężenie zwrotne” lub recyrkulacja wzmacnia wygenerowaną energię świetlną w kierunku głowicy generującej wiązkę, składającej się z ekspandera wiązki i soczewki skupiającej, która wytwarza końcową wiązkę laserową.

      Urządzenia do znakowania z laserem światłowodowym, takie jak HL-50E, są wyposażone w przewód optyczny, który działa jako medium laserowe, wytwarzając wyższą moc wyjściową w porównaniu ze standardowymi laserami diodowymi, które zazwyczaj wykorzystują media laserowe w formie kryształu lub szkła. Rezonatory optyczne w laserach światłowodowych są zbudowane w całości z różnych typów światłowodów połączonych ze sobą. Światłowodowe kratki Bragga zastępują szereg konwencjonalnych luster dielektrycznych, zapewniając optyczne sprzężenie zwrotne niezbędne do wytworzenia wiązki laserowej.

      Lasery światłowodowe utrzymują również wysoką jakość wiązki ze względu na naturalną strukturę falowodową włókna optycznego, która ma tendencję do ograniczania przebiegu fal świetlnych do jednego kierunku. Lasery światłowodowe cieszą się uznaniem w całej branży ze względu na ich niewiarygodną wydajność konwersji energii elektrycznej na światło laserowe i nie mają sobie równych, jeśli chodzi o szybkość cięcia lub znakowania oraz czas cyklu.

      Kompatybilność z LightBurn

      Przekształcaj projekty dokładnie tak, jak chcesz, korzystając z oprogramowania LightBurn.

      LightBurn to natywna aplikacja stworzona specjalnie dla systemów Windows, Mac OS i Linux, która jest jednym najpopularniejszych programów do tworzenia i edycji projektów oznaczeń oraz obsługi laserów do znakowania.

      Obrazki, grafikę, naklejki i podobne elementy można importować w różnych typowych formatach grafiki wektorowej i obrazów, a następnie rozmieszczać i edytować, a nawet tworzyć nowe kształty wektorowe, odpowiednio do potrzeb użytkownika.

      W LightBurn parametry m.in. mocy, częstotliwości, prędkości czy liczby przesunięć lasera można łatwo regulować w trakcie pracy urządzenia, optymalizując efekt końcowy.

      Oprogramowanie jest wstępnie zainstalowane na zintegrowanym komputerze urządzenia HL-50E z systemem Windows 11, więc nie trzeba już szukać odpowiednich sterowników lub oprogramowania, wystarczy zaimportować grafikę i rozpocząć znakowanie.

      LightBurn – Dokumentacja i wsparcie



      UWAGA: W pakiecie z systemem znakowania laserowego Haas otrzymuje się dożywotnią licencję na oprogramowanie LightBurn. Po dokonaniu zakupu klucz licencyjny do aktywacji oprogramowania LightBurn zostanie wysłany na adres e-mail przypisany do konta klienta. Jeśli klient nie otrzyma wiadomości e-mail z kluczem licencyjnym, należy skontaktować się z działem obsługi pod adresem [email protected]. NIE aktywować wersji próbnej oprogramowania LightBurn. Kliknij tutaj, aby uzyskać instrukcję aktywacji.

      ZOBACZ INSTRUKCJĘ INSTALACJI I AKTYWACJI OPROGRAMOWANIA

      Łatwa kalibracja

      Zainstalowałeś nowy obiektyw F-Theta i musisz przeprowadzić ponowną kalibrację?

      Zazwyczaj po skonfigurowaniu nowego obiektywu urządzenie do znakowania laserowego wymaga ponownej kalibracji. Na szczęście w przypadku HL-50E proces ten jest bezbolesny.

      Po zainstalowaniu nowego obiektywu wystarczy ustawić przykładowy obrabiany przedmiot na stole i wyregulować wysokość głowicy lasera, aż efekt znakowania będzie zadowalający. Gdy głowica lasera znajdzie się na optymalnej wysokości, należy poluzować śruby na jednym wskaźniku laserowym, tak aby oba wskaźniki znalazły się w tym samym miejscu na stole.

      Następnie należy ponownie dokręcić śruby – dwupunktowy system ustawiania ogniskowej lasera powinien być prawidłowo skalibrowany do pracy z nowym obiektywem. Po zmianie wysokości obrabianego przedmiotu wystarczy obniżyć obiektyw laserowy, aż dwa wskaźniki laserowe spotkają się ponownie i zachowana zostanie prawidłowa wysokość obiektywu. Aby dokładniej dostosować rezultat znakowania lub grawerowania, może być wymagana dalsza regulacja.

      Obiektywy różnego typu charakteryzują się różnym rozmiarem punktu, głębokością ogniskowania, gęstością wiązki lasera oraz efektywnym obszarem roboczym.

      LightBurn – narzędzia do ogniskowania i kalibracji soczewek



      UWAGA: Ostatnie cyfry numeru na każdym obiektywie laserowym oznaczają przybliżoną prawidłową długość ogniskowej dla tego obiektywu. Każdy obiektyw ma inną minimalną odległość znakowania.

       Schemat maszyny zawiera bardziej szczegółowe specyfikacje.

      Wbudowany odciąg oparów

      Filtruje niebezpieczne opary laserowe i produkty uboczne za pomocą wbudowanego systemu odciągowego.

      Opary wytwarzane podczas znakowania laserowego, a także cięcia i spawania laserem są szkodliwe dla zdrowia, a stopień ich szkodliwości zależy od typu obrabianego materiału.

      OSHA określa dopuszczalne limity ekspozycji dla różnych oparów lub pyłów generowanych podczas laserowego cięcia metali na podstawie średniej ważonej w czasie 8 godzin (TWA), zgodnie z normą OSHA 1910 Podsekcja Z – Substancje toksyczne i niebezpieczne.

      Specjalnie zaprojektowany wbudowany odciąg spalin urządzenia do znakowania laserowego HL-50E usuwa do 99,97% różnych szkodliwych oparów, które są wytwarzane w procesie cięcia laserowego. System odciągu spalin jest wyposażony w 4 wkłady filtracyjne:

      • 09-0838 – (1 tydzień – 2 miesiące) Główny filtr bawełniany
      • 09-0839 – (3–6 miesięcy) Filtr Polipropylenowy (PP)
      • 09-0840 – (3–6 miesięcy) Filtr z włókna szklanego
      • 09-0841 – (3–6 miesięcy) Filtr z węgla aktywnego

      Zalecamy wymianę elementów filtra w odstępach czasu podanych powyżej oraz w instrukcji serwisowej HL-50E. Dodatkowe wkłady filtrów można kupić w sklepie HaasTooling.com.

      Wykorzystaj swój twórczy potencjał

      Znakowanie i grawerowanie na różnych materiałach – wybór należy do Ciebie.

      Lasery emitujące światło podczerwone, takie jak HL-50E, umożliwiają znakowanie i grawerowanie różnych materiałów, m.in.:

      • Metali (stal, stal nierdzewna, mosiądz, miedź, węglik, żeliwo, tytan itp.)
      • Materiałów niemetalicznych (ciemniejsze i twardsze tworzywa)
      • Granitu i kamienia

      Zapoznaj się z sekcją Biblioteka materiałów poniżej, która zawiera parametry wyjściowe dla typowych materiałów.

      Stal

      Stal nierdzewna

      Aluminium

      Biblioteka materiałów LightBurn umożliwia przechowywanie, porządkowanie i wczytywanie predefiniowanych parametrów obróbki dla różnych operacji i materiałów. Szczegółowe instrukcje można znaleźć tutaj:

      BIBLIOTEKA MATERIAŁÓW LIGHTBURN

      Pobierz i zaimportuj plik ustawień .clb, aby wczytać parametry wyjściowe dla typowych materiałów.

      Ze względu na ciągłe doskonalenie produktów specyfikacje mogą ulec zmianie bez powiadomienia, a rzeczywisty wygląd produktu może się różnić.

      LASER

      S.A.E

      JEDN. METRYCZNE

      Moduł

      Laser Han's

      Laser Han's

      Zasilanie

      50,0 W

      50,0 W

      Stabilność zasilania (8 godz.)

      <±1% obr./sek.

      <±1% obr./sek.

      Pobór mocy

      110 VAC

      220 VAC

      Moc wyjściowa

      od 10 do 100%.

      od 10 do 100%.

      Częstotliwość wyjściowa

      20 kHz do 100 kHz

      20 kHz do 100 kHz

      Jakość wiązki

      M2 <1,3

      M2 <1,3

      Długość fali

      1064 nm (podczerwień)

      1064 nm (podczerwień)

      Powtarzalność przyrządu

      ±0,0001 cala

      ±0,003 mm

      Średnica punktu ogniskowania

      <0,0004 cala

      <0,01 mm

      Minimalna szerokość linii

      0,0004 cala

      0,01 mm

      Zakres znakowania

      4,3 cala x 4,3 cala (soczewka F160)

      110 mm x 110 mm (soczewka F160)

      Głębokość znakowania

      0,047 cala

      1,2 mm

      Prędkość znakowania

      800 standardowych znaków/s

      800 standardowych znaków/s

      Chłodzenie

      Chłodzenie powietrzem

      Chłodzenie powietrzem

      SYSTEM ODCIĄGU OPARÓW

      S.A.E

      JEDN. METRYCZNE

      Moc wejściowa

      310,0 W

      310,0 W

      Pobór mocy

      110 VAC

      220 VAC

      Wydajność filtra

      11,8 μin, 99,97%

      0,3 μm, 99,97%

      Prędkość przepływu w systemie

      21895 stóp³/godz.

      620 m³/godz.

      Poziom hałasu

      <60 db

      <60 db

      WYMIARY

      S.A.E

      JEDN. METRYCZNE

      Długość całkowita (L)

      43,7 cala

      1110 mm

      Szerokość całkowita (W)

      28,9 cala

      735 mm

      Wysokość całkowita (H)

      64,6 cala

      1640 mm

      Długość obudowy (A)

      39,4 cala

      1000 mm

      Szerokość obudowy (B)

      27,4 cala

      695 mm

      Wysokość obudowy (C)

      33,5 cala

      850 mm

      Płyta mocująca

      17,7 cala x 13,8 cala

      450 mm x 350 mm

      System odciągu oparów

      21,7 cala x 16,3 cala x 36,2 cala

      550 mm x 415 mm x 920 mm

      OGÓLNE DANE

      S.A.E

      JEDN. METRYCZNE

      Kraj pochodzenia

      Chiny

      Chiny

      Waga netto

      426 funtów

      193 kg
      Gwarancja 12 miesięcy 12 miesięcy

      Kliknij obrazek, aby powiększyć

      Gwarancja na produkt Haas – 1 rok

      Ten produkt jest objęty roczną gwarancją na części i wsparcie lokalnego punktu sprzedaży fabrycznej Haas.  Obowiązują opłaty za instalację sprzętu, szkolenie, robociznę i dojazd pracowników serwisu.  Skontaktuj się z lokalnym punktem sprzedaży fabrycznej Haas.
