Introduction

Tässä toimintamenettelyssä kerrotaan, kuinka UMC-1000 asennetaan.

Klikkaa linkkiä nähdäksesi videon, jolla käsitellään UMC-750:n tasausta ja suuntausta.
Tarvittavat työkalut:

Koneistajan tarkkuusvesivaaka 0,0005" jaottelulla

T-2181A-mallinen CNC-KAKSOISTASAUSTYÖKALU

T-2192 HUOLTOTYÖKALU, TASAUSADAPTERI

MRZP-kalibrointipallo

Tarkkuusgraniittilohko 20" (lisävaruste)

Leveling Screws Hardware

Huomautus: Aluslevyt [2] ja mutterit [1] on asennettu kuljetuksen ajaksi. Ne on säilytettävä asennusta varten, eikä niitä saa hävittää.

Huomautus: Aluslevyn suunta [3] on tärkeä. Aluslevyn kartiomaisen osan tulee olla valua vasten, katso kuva.

Remove Rust Inhibitor

Poista ruosteenestoaine turvallisesti ja tehokkaasti johdesuojuksista ja muista maalaamattomista pinnoista seuraavasti:

Ensimmäinen kaavinta

Poista suurin osa ruosteenestoaineesta muovikaapimella.
Vältä metallityökalujen käyttöä, jotta pinta ei naarmuunnu tai vaurioidu.

Tärkeää: Älä käytä scotch-brite-hankausainetta tai metallinkaapimia, sillä nämä naarmuttavat johdesuojia.

Kemiallinen puhdistus

Suihkuta altistuneille alueille järeää sitruspuhdistusainetta tai Simple Green -puhdistusainetta.
Varmista, että kaikki maalaamattomat pinnat on päällystetty ruosteenestoaineella.

UMC-1000 Export Machine Spindle Head Assembly

This section is only required for UMC-1000 machines that are shipping internationally.

WARNING! This section should be done before turning on the machine due to the Z-axis cable carrier restraints. If Z-axis movement occurs before this section has been completed, cable damage will occur.

1

Remove the 1/4-20 bolts [1] holding down the cable carrier to the ram casting.

2

Remove the Spindle Head Electrical Bracket/CAN Spindle Head Mount [1] from inside of the spindle head.

Route all of the cables that go down to the spindle head through the foam cable guide [2]. Use the slit in the the spindle head fan sheet metal to route the cables through. Seat the foam cable guide [2] into the cut out of the spindle head sheet metal.

Mount the spindle head fan [3] into the two mounts [4] inside the spindle head. Use the provided 1/4-20 flanged nuts [5] to mount the spindle head fan in place.

3

Plug in the spindle head fan's power cable [1] into the Spindle Head Electrical Bracket/CAN Spindle Head Assembly.

Slide/Bolt on the Spindle Head Electrical Bracket/CAN Spindle Head Assembly cover [2].

4

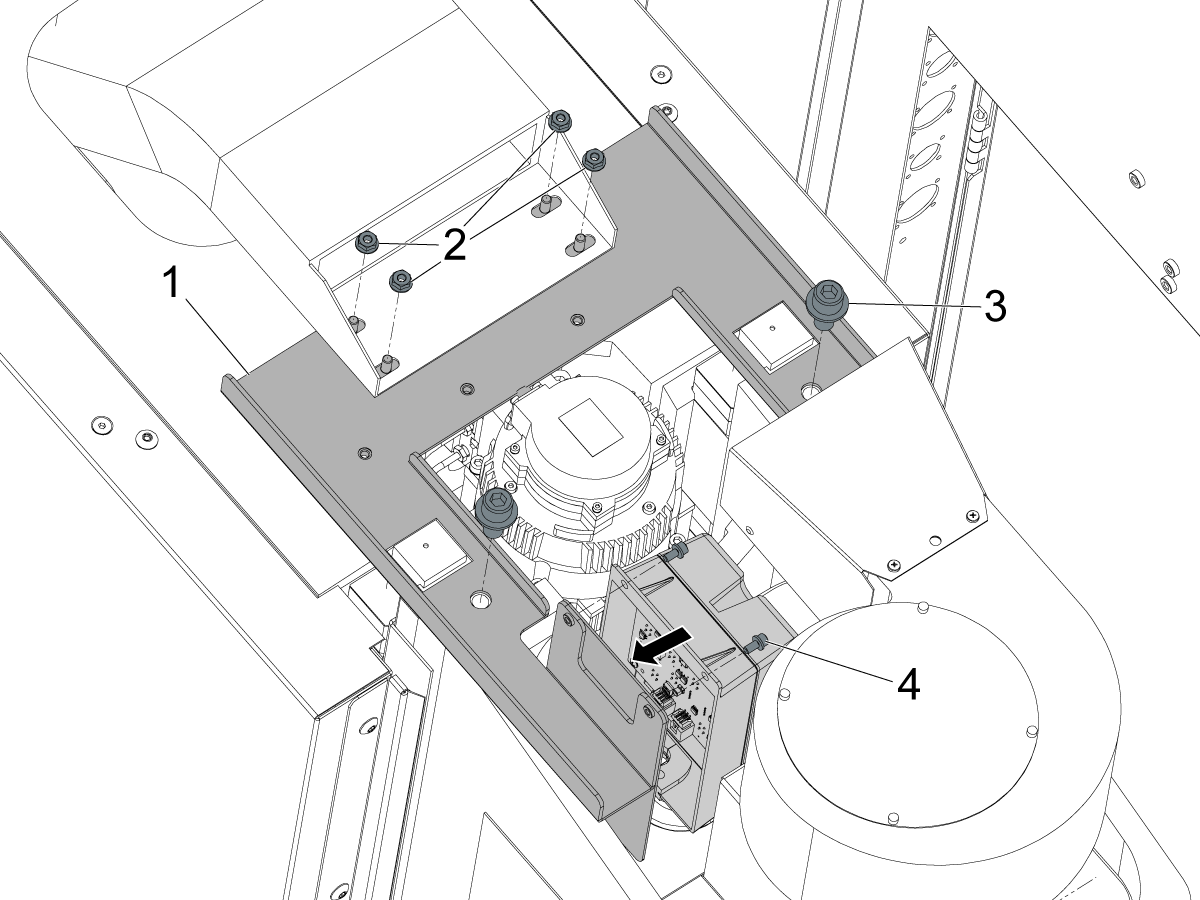

Install the cable carrier bracket [1] onto the head using the provided 1/2-13 x 1 inch screws [3] by sliding it under the cables and cable carriers.

Attach the cable carrier to the cable carrier bracket [1] using the four 1/4-20 flanged nuts [2].

Bolt on the Spindle Head Electrical Bracket/CAN Spindle Head Assembly to the cable carrier bracket using the two 10-32 x 3/8 inch screws [4].

5

Install the head cover [1] onto the head of the machine. Use the FBHCS 1/4-20 x 1/2 screws [2] to install the head cover.

Make sure the head cover has the tool release button cover [3] already installed. Also check to make sure the coolant knob seal [4] is also already on the head cover.

6

Install the UMC coolant knob [1] onto the coolant valve. Use the two set screws in the UMC coolant knob [1] to lock it into place.

Install the Y-axis wipers [2] onto the machine. Use the provided FBHCS 1/4-20 x 1/2 screws [3] to attach them to the ram side cover. Make sure to adjust the wipers to make sure the wipers are working properly.

Note: The image only shows the wiper on one side. You must install the Y-axis wipers on both sides of the machine head.

Machines With 90 Degree Control Cabinet

Koneissa, joissa on huhtikuun 2021 jälkeen rakennettu APL- ja palettiallasvaihtoehdot, voi olla 90 asteen ohjauskaappi. Katso alla olevista ohjeista, miten 90 asteen ohjauskaappi valmistellaan.

1

Irrota olkapultti, aluslevy ja mutterikokoonpano [1] siltä puolelta, joka on lähinnä ohjaustaulua.

2

Aloita ohjauksen kääntäminen auki 90 asteen asentoon.

3

Aseta C-kanava yläosaan kuvan osoittamalla tavalla ja vedä ohjauskaapelit ulos aukosta pitäen kaapelit C-kanavan kiinnikkeen sisällä ohjauskaappia avatessasi.

Varmista, että kaapelit eivät ole kireällä, ennen kuin kiinnität ne tukikiinnikkeisiin.

HUOMAUTUS: C-kanavat ovat koneen sisällä lähettämistä varten.

4

Kun kaapelit on vedetty pois aukosta eikä niissä ole kireyttä, kiinnitä ylempi ja alempi metallilevy tukikiinnikkeisiin käyttämällä osia (4X) SHCS 5/16-18 X 7/8 ja aluslevyjä (4X) WASHER 5/16 HARD 11/32ID X 3/4OD.

Pendant Installation

1

Kiinnitä säilytyskaappi koneen sivuun.

Aseta ohjaustaulun välilevy [1] säilytyskaappiin. Aseta ohjaustaulu välilevyyn.

Kiinnitä aluslevy [2] ja pesuletkusarja [3] ohjaustaulun pohjaan.

Kiinnitä ohjaustaulu [4] säilytyskaapin yläosaan.

Vedä ohjaustaulun kaapelit koneen kotelon ulkopuolelle. Työnnä ohjaustaulun kaapelit ohjaustauluun [4]. Asenna suojus [5] johtojen päälle.

HUOMAUTUS: Varmista, ettet purista johtoja, kun asennat kantta.

2

Irrota ohjaustaulun takapaneeli. Kytke nämä johdot:

Kauko-ohjain [1] liittimeen P9
Virtajohto [2] liittimeen J20
USB-kaapeli [3] liittimeen J9
Ethernet-kaapeli [4] liittimeen J28

Asenna ferriitti [5] SKBIF J9 -liitäntään liitettyyn USB-kaapeliin [3].

Asenna ferriitti [5] SKBIF J11-liitäntään liitettyyn kosketusnäytön kaapeliin [6].

HUOMAUTUS: Varmista, että USB-kaapeli on silmukoitu ferriittiin [5] kuvan osoittamalla tavalla.

Kiinnitä maadoitusjohto [7] ohjaustaulusta ohjauskaappiin. Käytä ohjauskaapin sisäpuolella olevia maadoitusruuveja.

Air Connection

Kytke ilmansyöttö voitelupaneeliin.

Huomautus: katso ilmaa koskevat vaatimukset tarrasta, joka sijaitsee voitelukaapin ovessa.

Asenna tai vaihda paineilmasuutin noudattamalla paineilmasuuttimen ja letkun asennusohjeita.

Huomautus: Joihinkin asennussarjoihin sisältyy paineilmasuutin.

Electrical Installation

VAARA: CNC-koneisiin tarvittavien sähköpalvelujen käyttäminen on erittäin vaarallista ja voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Ennen johtojen liittämistä CNC:hen:

Katkaise laitteesta virta lähteen kohdalta.
Suorita lukitus-merkintä (LOTO) varmistaaksesi, että virta pysyy pois päältä huollon aikana.
Varmista, että virta on katkaistu käyttämällä vaihtovirtajännitteen ilmaisinta kaikilla tulolinjoilla.

Jos et ole varma, miten virta katkaistaan turvallisesti tai LOTO-toimenpiteet suoritetaan:

Älä jatka.
Ota yhteyttä pätevään henkilöstöön tai pyydä asianmukaista apua ennen jatkamista.

Näiden varotoimien noudattamatta jättäminen voi johtaa sähköiskuun, laitevaurioon tai kuolemaan johtavaan loukkaantumiseen.

1

Alkutarkastuksen tarkastus

Vaara: Tässä vaiheessa koneen ei pitäisi olla yhteydessä sähkövirtaan. Sähköpaneeli on suljettava ja kiinnitettävä. Kun pääkatkaisija on päällä, sähköpaneelissa (mukaan lukien piirilevyt ja logiikkapiirit) on KORKEA JÄNNITE, ja jotkut komponentit ovat kuumia. Noudata siksi äärimmäistä varovaisuutta, kun työskentelet paneelissa.

Kytke laitteen takana olevan sähköpaneelin oikeassa yläkulmassa olevan pääkatkaisijan kytkin OFF-asennossa.
Avaa paneelin ovessa olevat kaksi salpaa ruuvimeisselillä, avaa kaappi avaimella ja avaa ovi.
Käytä riittävästi aikaa tarkistaaksesi kaikki piirilevyihin liittyvät komponentit ja liittimet. Paikallista irronneet kaapelit. Tarkista paneelikaapin pohja vaurioiden ja irrallisten osien varalta. Jos näet merkkejä siitä, että konetta on käsitelty väärin, soita tehtaalle ennen jatkamista.

2

1-vaiheistuskoneet: Työnnä jokainen virtajohto johdinkanavaan. Kytke kaksi virtajohtoa L1- ja L3-liittimiin pääpiirikatkaisijan päälle.

3-vaiheistuskoneet: Työnnä jokainen virtajohto johdinkanavaan. Kytke kolme virtajohtoa L1-, L2- ja L3-liittimiin pääpiirikatkaisijan päälle.

Kytke erillinen maadoitusjohto liittimien vasemmalle puolelle olevaan maadoitusjohtimeen.

Tarkista 3-vaiheisten koneiden osalta, minkä tyyppinen tehokokoonpano syöttää koneelle virtaa. Mittaa kunkin virtajohdon jännite maadoitusjohtoon nähden. Katso sitten RD0084 – Syöttötehon määritykset määrittääksesi, mikä virtajohto tulee kytkeä L1- terminaaliin jännitelukemien ja tehokokoonpanon perusteella.

Katso Haasin pääpiirikatkaisijan vääntömomentin teknisistä tiedoista , mikä arvo piirikatkaisijan virtajohtimissa tulee olla.

Huomautus: Varmista, että johdot todella menevät kytkentäkiskon puristimiin. (Huono yhteys aiheuttaa sen, että laite toimii katkonaisesti tai että siinä ilmenee muita ongelmia, kuten servoylikuormitukset.) Voit tarkistaa liitännät vetämällä johdoista, kun ruuvit on kiristetty.

3

Kun pääjännite on kytketty laitteeseen, varmista, että pääpiirikatkaisija (takakaapin oikeassa yläkulmassa) on OFF-asennossa. Poista lukitus/tagout ja kytke virta PÄÄLLE virtalähteestä. Käyttäen digitaalista volttimittaria ja asianmukaisia turvallisuusmenettelyjä:

1-vaiheiset koneet: Mittaa AC-jännite L1- ja L3-liittimistä pääpiirikatkaisijasta. AC-jännitteen on oltava 220–250 volttia.
Huomautus: Tätä pienempi tai korkeampi jännite voi tuottaa matalan/korkean jännitteen hälytyksiä.

3-vaiheiset koneet: Mittaa kaikkien kolmen parivaiheen välinen AC-jännite pääpiirikatkaisijan kohdalta.

AC-jännitteen on oltava 195–260 volttia (360–480 volttia, jos kyseessä on korkeajännitelaite).

SMinimill – Uudelleenkäynnistettävä: Vaihtojännitteen on oltava 198–242 volttia koneissa, joissa ei ole suurjännitemuuntajaa. Katso Minimill/SMinimill -tunnistusasiakirja.

Huomautus: Laajat jännitevaihtelut ovat yleisiä monilla teollisuusalueilla; koneeseen käytön aikana tuleva vähimmäis- ja enimmäisjännite on oltava tiedossa. U.S. National Electrical Code määrittää, että koneiden on toimittava vaihteluvälillä +5 %… -5 % keskimääräisestä syöttöjännitteestä. Jos pääjännitteessä ilmenee ongelmia tai jos on syytä epäillä matalaa pääjännitettä, voidaan käyttää ulkoista muuntajaa. Jos epäilet jänniteongelmia, jännite on tarkistettava kerran tunnissa tai kahdessa tyypillisen käyttöpäivän aikana sen varmistamiseksi, että jännite ei vaihtele yli + 5 %:a tai -5 %:a keskiarvosta.

4

Tärkeää: Sammuta pääpiirikatkaisija OFF.

Tarkista muuntajan kierteitykset takakaapin oikeasta alakulmasta.

1-vaiheiset koneet: Tulojännitekaapeli on siirrettävä liittimeen, joka vastaa edellä mainitussa vaiheessa mitattua keskimääräistä jännitettä.

3-vaiheiset koneet : Sisääntulojännitteen johdot, joissa on merkinnät 74, 75 ja 76, on siirrettävä kolmiosaiseen riviliittimen, joka vastaa edellisessä vaiheessa mitattua keskimääräistä jännitettä.

5

Muuntaja T5 syöttää 24VAC-virtaa pääkontaktoriin. Tästä muuntajasta on kaksi versiota, joita voidaan käyttää 240 V- ja 400 V -koneissa. 240 V -muuntajassa on kaksi liitintä, jotka sijaitsevat noin kaksi tuumaa muuntajasta, jonka avulla se voidaan kytkeä joko 180–220 V:n tai 221–240 V:n jännitteeseen.

Käyttäjien, joilla on 220 V - 240 V:n RMS-syöttöteho, tulee käyttää liitäntää, jossa on merkintä 221–240 V, kun taas 190 - 220 V:n syöttötehon käyttäjien tulee käyttää liitäntää, jossa on merkintä 180–220 V. Jos oikeaa syöttöliitäntää ei käytetä, pääkontaktorin ylikuumenemee tai pääkontaktorin käyttö on ei onnistu.

480 V:n (vaihtoehto) T5-muuntajassa on kolme syöttöliitintä, jotka on merkitty 340–380 V, 381–440 V ja 441–480 V.

Käyttäjien, jotka käyttävät 340–380 V:n 50/60 Hz:n virtaa, pitäisi käyttää 340–380 V:n liitintä, kun taas 380–440 V:n 50/60 Hz:n virran käyttäjien tulee käyttää 381–440 V:n liitintä.

Tärkeää: Aseta pääpiirikatkaisija ON-asentoon. Tarkista laite ongelmien kuten komponenttien ylikuumenemisen hajun tai savun varalta. Jos tällaisia ongelmia havaitaan, kytke pääpiirikatkaisijan virta OFF-asentoon ja soita tehtaalle ennen jatkamista.

Kun virta on päällä, mittaa kaikkien pääpiirikatkaisijan alaosan päätteiden jännite. Tulosten pitäisi olla samat kuin lukema, joka saadan, kun syöttöteho kytketään pääkatkaisijaan. Jos ongelmia ilmenee, tarkista johdotus.

6

Kytke virta ohjaukseen painamalla etupaneelin virtakytkintä.

Tarkista DC-jännite ja AC-verkkojännitemittarit kohdasta Diagnostiikka. DC-jännitemittari on luettava välillä 310 - 360 V. AC-verkkojännitteen on oltava välillä 90 - 105 prosenttia. Jos jännite on näiden rajojen ulkopuolella, katkaise virta ja tarkista vaiheet 2 ja 3 uudelleen. Jos jännite on edelleen näiden rajojen ulkopuolella, soita tehtaalle.

7

Sähkövirta on otettava käyttöön vaiheittain, jotta laite ei vaurioituisi. Virtalähdekokoonpanon PC-kortti sisältää "Vaiheentunnistuspiirin" neonmittareilla. Kun oranssi neonvalo palaa (NE5), vaiheistus on väärä. Jos vihreä neonvalo palaa (NE6), vaiheistus on oikea. Jos molemmat neonilmaisimet palavat, johto on irti. Tarkista liitännät. Säädä vaiheistusta asettamalla lähdeteho pois käytöstä ja vaihtamalla sitten saapuvat virtajohdot L1 ja L2 keskenään pääpiirikatkaisimessa.

Vaara: KAIKKI CNC:HEN TULEVA VIRTA ON POISTETTAVA KÄYTÖSTÄ (LUKITUS-TAGOUT) VIRTALÄHTEESSÄ ENNEN VAIHEISTUKSEN SÄÄTÄMISTÄ. TARKISTA AINA TULEVAT JOHDOT AC-JÄNNITTEEN TUNNISTIMELLA.

Kytke virta poist päältä ja aseta pääpiirikatkaisija OFF-asentoon. Sulje ovi, lukitse salvat ja kytke virta takaisin päälle.

Poista avain ohjauskaapista ja anna se kauppapäällikölle.

8

Aktivointi

Kun kone on sijoitettu oikein ja liitetty sekä ilmaan että sähkötehoon, se on valmis lopulliseen asennukseen (lähetyslohkojen irrottaminen, tasoitus, karan pyyhkäisy jne.) ja ohjelmiston aktivoimiseen. HFO-huoltoteknikko tekee tämän. Ota yhteyttä paikalliseen HFO:hon työn tilaamiseksi.

TÄRKEÄÄ: Koneet, joissa on liikeanturi, on tasattava karkeasti ennen liikeanturin virittämistä. Katso yksityiskohtaiset ohjeet kohdasta Huoltoilmoitus – SA0007. Pääsy tähän asiakirjaan on rajoitettu Haas Factory Outletin henkilöstölle.

Shipping Brackets Removal

1

Irrota luukun kuljetuskiinnike [1] luukusta.

2

Irrota X- [1] ja Y-akselin [2] kuljetuspultit satulan ja kelkan molemmilta puolilta. Niitä on yhteensä (4), kuten YLÄNÄKYMÄSTÄ voi havaita.

[ZERO RETURN] [Z]-akseli ja irrota kuljetuskiinnike [3] lautasesta.

3

Jos koneet toimitetaan ilman pöytää [1], [ZERO RETURN] [Z] -toiminnon jälkeen irrota kuljetustuki WIPS-pylväästä ja siirrä WIPS-pylväs määrättyyn paikkaan [2].

Machines with a Blank Platter

1

Tyhjillä pöydillä on kooltaan Ø7,25 tuumaa ja ↧1,75 tuumaa oleva porauskieltoalue [1], mukautettua työkappaleen kiinnitystä varten näillä pöydillä.

Tyhjällä pöydällä varustettuihin myytäviin koneisiin on myös mahdollisuus ostaa Haas-hydraulipuristin tai Haas pneumaattinen puristin. Napsauta alla olevia linkkejä tai katso lisätietoja ruuvipuristimen asentamisesta tyhjään pöytään huolto-oppaan työkappaleen kiinnitysosiosta.

UMC HYDRAULINEN PURISTIN

UMC PNEUMAATTINEN PURISTIN

HUOMAUTUS: Kuvassa on UMC-500:n tyhjä pöytä mutta porauskieltoalue on sama kaikissa UMC-malleissa.

Extend Cable Drape Brackets

Siirrä kaapelinkannattimet kuljetusasennosta asennusasentoon.

Varoitus: Jos kaapelinkannattimia ei siirretä tähän asentoon, kaapelit voivat häiritä X-akselin liikettä, mikä voi vaurioittaa kaapeleita.

Tool Changer

Kansainväliset lähetykset: Jos työkalu on varustettu 50-taskuisella työkalunvaihtajalla, työkalunvaihtaja on nostettava paikalleen (n. 775 lbs / 351 kg).

Kun työkalunvaihtaja on kuljetusasemassa [1], kiinnitä ketju tai hihna ylänostopisteeseen [2] (1/2-13-kierteet) ja tue työkalunvaihtajaa.

Irrota (3) pulttia [3] ja löysää kääntöpisteenä käytettävää neljättä pulttia [4] yhden kierroksen verran. Nosta työkalunvaihtajaa, kunnes tappi menee pohjalle [5] (selvyyden takia kiinnike esitetään kuvassa läpinäkyvänä). Asenna ja kiristä (4) pulttia vääntömomenttiin 80 ft-lb (108 N-m).

Asenna paneelit [6] ja harjat.

Tärkeää: Sinun on asetettava työkalunvaihdon korjaimet 50-taskuisen työkalunvaihtajan asentamisen jälkeen. Noudata X- ja Y-akselit – Työkalunvaihtokorjaimet – UMC-750/UMC-1000 -toimintamenettelyä.

Ram Top Cover

Asenna kelkan päällimmäinen metallilevy: [1] [2] [3] [4].

Asenna satulan pyyhinrunko: [5] [6] [7] [8].

Asenna pyyhkimet [10] pidikkeisiin [9] ja asenna ne rungon molemmille puolille.

Roof and Waycovers

Asenna kattokokoonpano. Se voidaan koota lattialla ja nostaa paikalleen käyttämällä nostopisteitä [A] tai koota paikallaan kuvassa esitetyssä järjestyksessä: [1] [2] [3] [4] [5].

Asenna X-akselin johdesuojat [6] ja [7] niin, että alemmat kielekkeet ovat kytkeytyneinä lastusuojaan. Jätä tarranauhat paikoilleen ja salpaa johdesuojat sivuseiniin. Asenna verhotanko [8] niin, että johdesuojat ovat kiinnitettyinä koukuin sen päälle. Irrota tarranauhat ja salpaa johdesuoja satulakehykseen.

Asenna suojalevy [9]. Jos laite on varustettu pakokaasukotelolla, asenna se tässä vaiheessa.

UMC Autodoor Motor Installation

1

Asenna moottorikokoonpano [1] luukun yläpuolella olevaan metallilevyyn mukana toimitetuilla kiinnitysosilla (2x) 1/4-20 FBHCS [2].

HUOM: Automaattisyötön aikaisemmissa versioissa ei ole uudistettuja PEM-muttereita kotelon paneelissa. Jos kotelossa ei ole niitä, asenna moottorikokoonpano (2 kpl) 1/4-20 FBHCS-ruuveilla ja (2 kpl) laippamutterilla.

2

Asenna moottorin suojus [1] moottorikokoonpanon päälle ja asenna moottorin suojus kokoonpanoon kokonaan mukana toimitetulla itseporautuvalla/kierteittävällä ruuvilla [2].

HUOMAUTUS: Varmista, että ruuvi [2] ei poraudu nitriilipuskuriin [3] alakuvan mukaisesti.

HUOMAUTUS: Moottorin suojuksessa on magneetti [4], joka auttaa pitämään moottorin paikallaan ruuvin kanssa. Varmista, että asetat suojuksen oikein ennen poraamista.

3

Koneissa, joihin automaattisyöttö toimitetaan lisävarusteena, kaapeli ja letku on jo reititetty.

Irrota kaapeli ja letku metallilevypaneelin reiästä, johon moottorikokoonpano on asennettu, ja asenna moottorin kaapeli [1] moottoriin ja moottorin kytkentäletku [2] ilmasylinteriin.

Alla on viitteeksi johdotuskaavio.

Machine Rough Leveling

Huomautus: On suositeltavaa, että koneissa, joissa on CDF-kuljettimet, tarkistetaan jäähdytysnestesäiliön ja CDF-kuljettimen sovitus ennen vaaitusta.

1

Palauta jokainen akseli nollaan yksi kerrallaan tai paina [POWER UP]. Suorita vaaitusprosessi.
Toista näitä vaiheita, kunnes olet saavuttanut oikean koneen tason.

2

Säädä (4) kulman tasausruuveja nostaaksesi valun lattiapinnan yläpuolelle.

Aseta [H] arvoksi 4".

Käännä molempia keskimmäisiä tasausruuveja [1] ylös ja irti keskivaimentimista.

3

Aseta tarkkuustaso [1] yhdelle X-akselin johdekelkoista.

Tasoita ensin kone puolelta puolelle. Nosta tai laske toista puolta säätäen kahta ruuvia [2] yhtä paljon keskittääksesi työkalun kuplan.

4

Aseta tarkkuustaso johdekelkassa rinnakkaiseksi Y-akselin kanssa.

Huomautus: Voit myös sijoittaa X-akselin johdekelkkojen poikki graniittilohkon ja asettaa tarkkuustason tämän päälle.

Säädä joko etu- tai takaruuveja tasaisesti, jotta kone tasaantuu edestä ja takaa ja keskitä tasaustyökalun kupla.

X-Axis Roll Adjustment

Kun Y-akseli ja Z-akseli ovat liikealueen keskellä, aseta tasaustyökalu (T-2181A/T-2192) rinnakkain Y-akselin kanssa.

Huomautus: Tasaustyökalu (T-2182/T-2192) on säädettävä manuaalisesti sen jälkeen, kun se on kiinnitetty karaan. Kiristä magneettisen pohjan kiinnityspulttia ja työnnä tasoa käsin, kunnes kuplataso on liikealueen keskellä.

Liikuta nykäyssyötöin X-akselia. Kirjaa lukemat X-akselin liikealueen kotiasennossa, keskellä ja lopussa. Kun X-akselin liikealue päättyy, tarkista, onko koneen etu- vai takaosa alempana.

Nosta tai laske puolta, [1] tai [2], kunnes työkalun kuplan lukema on nolla. Toista tämä vaihe liikealueen molemmissa päissä, kunnes työkalun lukema on nolla molemmissa päissä.

B-Axis to Y-Axis Parallelism Setup

1

Akselin [ZERO RETURN] [B] [C] (Palautus nollaan [B] [C]). Osoita pöydän etupuoli X-akselin suuntaisesti 20":n (500 mm) matkalta.

Jos lukema ei ole nolla, liikuta nykäyssyötöin B-akselia (0,0001":n välein), kunnes mittarin lukema on nolla 20":n matkalta.

Määritä B-akselipaikoituksen työkoordinaatiston korjain. Palaat tähän asemaan myöhemmissä vaiheissa.

Huomautus: Älä nollaa työkalunvaihtokorjainta.

2

Liikuta nykäyssyötöin C-akselia kohtaan C90. Tarkista pöydän pinnan rinnakkaisuus osoittamalla pöydän takaosasta etuosaan Y-akselin tasolla.

Nollaa pöydän takana oleva mittari niin, että Y-akseli on 0:ssa kolmannessa vaossa keskikohdasta ulospäin nähden.

Pyyhkäise eteenpäin Y-akselin suuntaisesti 20":n (500 mm) matkalta. Kirjaa mittarin lukema muistiin ja huomioi sekä suuruus että suunta.

Käytä keskitasausruuveja nostaaksesi koneen keskikohtaa ja säädä B-akselia. Käännä keskimmäisiä tasausruuveja alaspäin, kunnes ne osuvat tasaustyynyihin, ja käännä niitä sen jälkeen vielä 10 astetta.

Koneen keskiosaa on aina nostettava aluksi. Säädä keskimmäisiä ruuveja tasaisesti kummaltakin puolelta. Tee aina säädöt pienin lisäyksin ja aseta molemmat keskimmäiset ruuvit tasaisesti kummallekin puolelle jokaisella säädöllä.

Jatka keskimmäisten ruuvien säätämistä ylös- tai alaspäin, kunnes mittarin lukemaksi tulee nolla 20":n (500 mm) pyyhkäisyllä.

3

Lisää 90 astetta aiemmin B-akselin säätämiseen käytettyyn arvoon. Komenna B-akseli tähän asentoon (esimerkiksi B90.003 asteeseen).

Nollaa pöydän kääntöpuolen mittari ja liikuta Y-akselia takaisin eteen yli 20" (500 mm).

Kirjaa mittarin lukema muistiin ja huomioi sekä suuruus että suunta.

Tämä mittaus osoittaa pöydän asennon suhteessa Y-akseliin sivusuunnassa.

Jos kehtopöytä nojaa oikealle, nosta oikealla edessä olevan tasausruuvin avulla ja laske vasemmalla edessä olevalla tasausruuvilla pienin, yhtä suurin lisäyksin kerrallaan.

Jos kehtopöytä nojaa vasemmalle, nosta vasemmalla edessä olevan tasausruuvin avulla ja laske oikealla edessä olevalla tasausruuvilla.

Varmista, että pöytä on tasattu niin, että 20" (500 mm) pyyhkäisyn mittaiselta matkalta se lukee arvon nolla.

B-Axis and C-Axis Home Position Check

[ZERO RETURN] [B] ja osoittavat pöydän pinnan [1]. Pyyhkäisee pöytää 20 tuuman (500 mm) matkalla niin, että NTE-arvo on 0.001"/20" (0,025 mm / 500 mm).

[ZERO RETURN] [C] ja osoittavat yhtä T-uran seinistä [2] 20":n (500 mm) matkalta, jolloin virhearvo ei saa olla suurempi kuin (NTE) 0,001"/20" (0,025 mm/500 mm).

Huomautus: Jos jompikumpi lukema on suurempi kuin yksi tuhannesosa (0,001", 0,025 mm), toista koneen tasausprosessi. Pienet virheet tasausjärjestyksessä voivat vaikuttaa negatiivisesti B- ja C-kotiasentoihin.

Jos olet varmistanut, että taso on oikea, mutta B- tai C-kotiasennot eivät vieläkään ole määritysten mukaisia, voit säätää vasenta tai oikeanpuoleista eturuuvia muuttaaksesi B- ja C-kotiasentoja hieman. Tarkista molemmat kotiasennot, kun olet tehnyt mahdolliset säädöt.

Spindle Sweep Check

Siirrä karanpäätä Z-akselin liikealueen keskelle. Aseta testimittari karaan mittaamaan 10":n (250 mm) halkaisijan kokoisen ympyrän pöydän keskelle. Nollaa testimittari pöydän käyttäjän puoleiselta sivulta [1].

Mittaa joka 90 pyörimisasteen välein [2], [3], [4]. Kaikkien neljän paikoituksen osalta ilmaistu pyörintävääristymä (TIR) saa olla yhteensä enintään (NTE-arvo) 0,0005" (0,012 mm).

Huomautus: Karan pyyhkäisyarvot vaikuttavat myös tasausjärjestyksen tarkkuuteen; jos arvot ylittävät määritykset, tarkista koneen tasaus uudelleen.

Huomautus: Jos laite on varustettu 50-taskuisella työkalunvaihtajalla, tarkista suuntaus karaan.

Install and Calibrate WIPS

1

Asenna ja kalibroi langaton intuitiivinen mittauspääjärjestelmä (WIPS) (jos laite sisältää sen).

Jos haluat tarkastella perusteellisesti WIPS-asennusta ja -kalibrointia, katso seuraava:

WIPS-asennus

MRZP Offsets Settings

1

Tämä kertoo, miten asetetaan koneen pyöröpöydän nollapisteen (MRZP) siirrot. MRZP-siirrot ovat Haas CNC-ohjauksen asetuksia, jotka ilmaisevat ohjaukselle nämä etäisyydet:

kallistusakselin (B-akselin) keskilinjan etäisyys X-akselin kotiasennosta
kallistusakselin (B-akselin) keskilinjan etäisyys Z-akselin kotiasennosta
pöydän pyörintäakselin (C-akselin) keskilinjan etäisyys Y-akselin kotiasennosta

Tässä menettelyssä näytettävissä kuvissa käytetään molempia kalibrointikokoonpanoja.

Tärkeää: Karan mittauspää on kalibroitava ennen tämän toimenpiteen tekemistä. Näin varmistetaan, että mittauspään tarkkuus suhteessa koneen asentoon on oikea. Katso menettely Seuraavan sukupolven ohjaus – Mittauspään kalibrointi (VPS) kohdasta diy.haascnc.com

2

Paina [Setting] ja siirry kohtaan Koneen asetukset. Tarkista asetukset 255, 256 ja 257. Arvot eivät saa olla nolla. Jos ne ovat nolla, suorita seuraava menettely.

MRZP:n A-C- tai B-C-akselin karkea rouhinta

3

[ZERO RETURN] [ALL] (Palauta kaikki akselit nollaan).

Siirry Ominaisuudet- välilehdelle komennolla [DIAGNOSTIC] ja varmista, että VPS muokkaus on käytössä.

Aseta työkappaleen mittauspää karaan.

Paina [EDIT]-painiketta.

Valitse VPS .

Siirrä [DOWN] kohdistinnuoli kohtaan PROBING (MITTAUS) [1].

Valitse CALIBRATION [2]. Paina [RIGHT]-kohdistinnuolta.

Valitse MRZP CALIBRATION [3].

4

Siirrä kohdistinnuolta [DOWN] ja valitse B-AXIS TILT C-AXIS ROTARY FINISH SET.

Huomautus: A-C Tai B-C MRZP ROUGH SET -asetusta käytetään vain silloin, kun MZRP-siirtoasetuksia (255, 256, 257) ei ole määritetty.

5

Anna työkalukuulan halkaisija [2].

Tärkeää: Mittaa työkalukuula aina kalibroidulla mikromittarilla varmistaaksesi, että kuulan halkaisija on oikea.

Huomautus: Jos käytät metrijärjestelmätilaa, varmista, että kirjoitat kuulan koon millimetreinä. Jos olet tuumajärjestelmätilassa, kirjoita kuulan koko tuumina

Paina [ENTER].

Paina [F4].

Valitse MDI-tulostus.

6

Asenna kalibrointipallokokoonpano [1] lähelle pöydän keskustaa.

Huomautus: Jos kalibrointipallo on UMC-1000-alueella liian kaukana keskustasta, MRZP-kalibrointisyklin aikana tapahtuu liikerajan ylityksen hälytys.

Varmista, että työkalukuula [2] on kiinnitetty tiiviisti kalibrointikokoonpanoon.

Huomautus: Jos kyseessä on UMC-kone, jossa on palettikokonaisuus, kalibrointipallo on kiinnitettävä palettiin kärkipuristimin.

Huomautus: Älä ylikiristä työkalukuulaa.

Kierrä Z-akselia, kunnes mittauspään kärki [2] on 0,1" (2,54 mm) työkalukuulan yläpuolella ja keskellä [1].

Käynnistä ohjelma tilassa MDI. Tämä ohjelma on O099994 B AXIS TILT AND C AXIS ROT AXIS .

7

Mittauspää mittaa useita sijainteja B- ja C-akseleilla eri asteissa.

Ohjelma asettaa arvot makromuuttujiin 10121, 10122 ja 10123. Tallenna nämä arvot.

8

Aseta tallennetut arvot näihin asetuksiin:

Kirjoita makromuuttujan 10121 arvo asetukseen 255; MRZP X Offset.
Kirjoita makromuuttujan 10122 arvo asetukseen 256; MRZP Y Offset.
Kirjoita makromuuttujan 10123 arvo asetukseen 257; MRZP Z Offset.

Jos olet mielestäsi syöttänyt virheellisiä numeroita, käynnistä ohjelma MRZP FINISH SET uudelleen. Arvojen, jotka ohjelma sijoittaa muuttujiin, on oltava alle viiden luvun sisällä asetusnumeroista.

Huomautus: Asetus 9 määrittää, näkyvätkö arvot tuumina vai millimetreinä.
