HTS600, Werkzeug-Voreinstellarm-Satz von Haas mit Hülse für Kegelwerkzeuge, ISO40-konform

Teilenummer: 08-1977

HTS600 KIT, ISO40 TAPER, US VERSION

Übersicht
Technische Details
Technische Daten
Galerie
Produktgarantie

Die Werkzeug-Voreinstellarm-Serie:

JETZT BESTELLEN - KOSTENLOSER VERSAND!

Die Werkzeug-Voreinstellarme von Haas, die entwickelt wurde, um Ihren Arbeitsablauf zu optimieren, sind die ultimative Lösung zur Maximierung der Effizienz und zur Aufrechterhaltung der Präzision bei Ihren Bearbeitungsvorgängen. Durch den Wegfall der manuellen Werkzeugvermessung ermöglichen Voreinstellgeräte, dass die Werkzeugkorrekturen vor jedem Auftrag vorgenommen werden, was letztlich die Spindelzeit maximiert und zu effizienteren Produktionsläufen führt.

Ausgestattet mit vorinstallierten Schulungsvideos und schrittweisen Online-Anleitungen wird das Messen und Prüfen komplexer Werkzeuggeometrien zum Kinderspiel. Ohne zusätzliche Kosten bietet jedes Voreinstellgerät drei vielseitige Datenübertragungsmethoden wie LAN-Verbindung, USB und Data-Matrix-Scanner zur Übertragung von Werkzeugversätzen, wodurch menschliche Fehler bei der Dateneingabe minimiert werden. Die integrierten Postprozessoren unterstützen Haas Classic und Next Generation Controls (NGC) sowie zahlreiche andere Maschinensteuerungsoptionen.

Es stehen drei Voreinstelloptionen zur Verfügung, die jeweils auf die spezifischen Kundenanforderungen abgestimmt sind. Die verschiedenen Verfahrwege der X- & Y-Achse, die austauschbaren Kegelhülsen zur Unterstützung zahlreicher Maschinen und die pneumatischen Funktionen für erhöhte Präzision bei den mittleren und fortgeschrittenen Modellen machen diese zu den kostengünstigsten und vielseitigsten Lösungen auf dem Markt.

Das Produkt auf einen Blick:

Austauschbar zwischen 30, 40, 50 und HSK63A Kegelhülsen
Feine metrische Mikroeinstellung
Betrieb über 1-Phasen-Netzanschluss (110 V (1,8 A) USA/230 V (1,6 A) EUR)
Dymo-Thermodrucker
Windows-basiertes Betriebssystem mit einfacher und intuitiver mehrsprachiger Software
Enthält eine 12-Monats-Garantie und wird von Ihrem örtlichen Haas Factory Outlet unterstützt
Postprozessoren für Haas Classic und Next Generation Controls (NGC)
Vorinstallierte Schulungsvideos für eine einfache Bedienung

HTS600

Maximaler X-Achsenverfahrweg: 15,748“ (400 mm)
Maximaler Z-Achsenverfahrweg: 23,622“ (600 mm)
10.000 Werkzeugspeicher
100 Maschinenursprünge
Pneumatische Achsenklemme
Pneumatisches Werkzeugverriegelungssystem
SK 40-Standardwerkzeug-Hülse
22-Zoll-Monitor
Tischeinheit

Dieser Satz enthält:

1x 09-0792: HTS600 MIT SK 40 WERKZEUGHÜLSE
1x 09-0011: WERKZEUGEINRICHTUNG TISCHPLATTE / SCHRANK
1x 09-0012: DRAHTLOSER INDUSTRIELLER DATENMATRIX-SCANNER
1x 09-0013: THERMODRUCKER
1x 09-0014: ETIKETTEN (Packung mit 2 Rollen, #S0722400 DYMO®-kompatible Etiketten)
1x 09-0021: SK 40 Werkzeugablage

*Bitte beachten Sie, dass der DYMO Etikettenhersteller für die Lebensdauer des Druckers nur die angegebenen DYMO Etiketten in der Größe 36 mm x 89 mm | 1-4/10" x 3-1/2" verwenden darf.

Machen Sie nie wieder einen Fehler bei der manuellen Eingabe eines Offsetwerts . . . und zahlen Sie keinen Aufpreis für diesen Komfort.

Das Haas HTS600 verfügt jetzt über ein aktualisiertes pneumatisches X- und Z-Achsen-Spannsystem, das beide Achsen konsistent und zuverlässig fixiert und so die Gesamtpräzision des Geräts während der Messung erhöht. Selbst bei der Arbeit mit höheren Werkzeugen ermöglicht die perfekte Balance der Tragsäule eine reibungslose Bewegung über den gesamten Verfahrweg mit minimalem Kraftaufwand.

Das Haas HTS600 Werkzeug-Voreinstellarm wird komplett mit einer hochpräzisen SK 40 Werkzeughülse geliefert, die CT40, BT40, SK40, DIN40 usw. aufnehmen kann. Nutzen Sie die Vorteile der präzisionsgeschliffenen Spindelkonushülse voll aus, indem Sie den Aufsatz des Anzugsbolzens zusammen mit dem pneumatischen System verwenden, um einen Ringeffekt zwischen der Kegelhülse und dem Kegel des Werkzeughalters zu erzeugen. Wenn der Werkzeughalter richtig eingespannt ist, werden durch den Ringeffekt Fehler aufgrund von Parallaxe, Fehlausrichtung oder Positionierung von Oberflächen reduziert, wodurch sichergestellt wird, dass die vorgenommene Messung dem wahren Wert so nahe wie möglich kommt. Zu den optionalen auswechselbaren Werkzeughülsen gehören SK 30, 50 und HSK63A, die separat erworben werden können. Jede Werkzeughülse hat eine Referenzkerbe, um die Kalibrierung zu erleichtern.

Zum Lieferumfang gehören auch ein Schwerlasttisch mit einem Ablagefach und eine Werkzeugablage, die achtzehn 40-Kegel Werkzeughalter aufnehmen kann.

Die HTS600 wird an Ihr lokales Netzwerk (LAN) angeschlossen, und die integrierte Software enthält Postprozessoren für Haas-Steuerungen der klassischen und der nächsten Generation sowie für Dutzende anderer Steuerungstypen. Die Haas Post-Prozessoren formatieren die Werkzeugmessdaten in Dateien, die über das Netzwerk an die Haas Maschine übertragen oder auf ein USB-Speichergerät geschrieben werden können, um sie direkt in eine Maschinensteuerung zu laden.

Bevorzugt wird jedoch die Verwendung des angebotenen Thermodruckers und des Drahtlos-Industrie-Matrix-Scanners von Haas. Das HTS600-Paket enthält alles, was Sie brauchen, um für jedes Werkzeug ein Etikett mit Offset-Daten zu drucken, die in einen Data-Matrix-Code eingebettet sind, ähnlich wie bei einem QR-Code.

Die HTS600-Software formatiert die gemessenen Werkzeugdaten und andere Informationen zum Werkzeug in einen Data-Matrix-Code. Der angeschlossene Thermodrucker druckt dann für jedes Werkzeug ein Etikett. Verwenden Sie den Werkzeugdatei-Assistenten oder den Werkzeug-Scan-Assistenten auf Haas NGC-Steuerungen (Software-Version 100.20.000.1200 oder höher) und den mitgelieferten drahtlosen industriellen Data-Matrix-Scanner, um die Werkzeugdaten von jedem Etikett zu scannen und die Werkzeugkorrekturen in der Steuerung zu aktualisieren, während jedes Werkzeug in die Haas-Maschine geladen wird.

Der Haas Drahtlos-Industrie-Data-Matrix-Scanner verwendet einen kabellosen 2,4-GHz-Betrieb unter Verwendung eines USB-Empfängers. Zum Lieferumfang gehört auch ein USB-Kabel für den kabelgebundenen Anschluss an die Haas-Steuerung und zum Aufladen des eingebauten 2000-mAh-Akkus.

Der mitgelieferte Thermodrucker druckt die Werkzeugdaten als Data-Matrix-Code auf die angebotenen Etiketten, in die die Informationen eingebettet sind. Der Thermodirektdruck macht kostspielige Tinte oder Toner überflüssig und bietet professionelle Druckqualität mit 300 x 600 dpi. Das Drucken ist schnell und effizient und nutzt Standardetiketten der Marke DYMO.

Der Haas HTS600 ist ein komplett ausgestatteter, robuster und einfach zu verwendender Werkzeug-Voreinstellarm zu einem erstaunlichen Preis. Dank des benutzerfreundlichen, auf Windows basierenden Betriebssystems ist das Messen der Werkzeuggeometrie und die Übernahme der Werte in Ihre Haas CNC einfach und intuitiv.

Enthält eine 12-Monats-Garantie und wird von Ihrem örtlichen Haas Factory Outlet unterstützt

HINWEIS: Die HTS600 wird mit Postprozessordateien für viele andere Maschinen geliefert, diese sind nachfolgend aufgeführt. Haas übernimmt jedoch keine Garantie dafür , dass diese funktionieren, und bietet auch keine Unterstützung für andere Maschinenmarken.

Bosch
Boston Digital
CNC 8000
ECS
Elexa
Elsag
Fadal
Fagor
Fanuc
Fidia
Heidenhain

Hurco
Makino
Mazak
Okuma
Osai
Phillips
Seikos
Selca
Sinumerik
Unipro
Yasnac

INSTALLATION

____________________________________

Ihr neuer Haas HTS600 Werkzeug-Voreinstellarm wird in einer sicheren Transportkiste direkt in Ihre Werkstatt (oder an die von Ihnen angegebene Adresse) geliefert und muss nur noch zusammengebaut und eingerichtet werden. Eine Schritt-für-Schritt-Installationsanleitung ist im Lieferumfang enthalten – und hier verfügbar – damit Sie die Einheit selbst installieren und einrichten können. Unsere leicht verständliche Schritt-für-Schritt-Anleitung führt Sie durch den gesamten Prozess, so dass Sie die Einheit schnell in Betrieb nehmen können; und wenn Sie die Einheit selbst installieren, erlischt Ihre Garantie nicht.

Sie können die Einheit auch von Ihrem örtlichen Haas Factory Outlet installieren lassen. Es können Installations-, Schulungs- und Reisekosten anfallen. Wenden Sie sich einfach an Ihr örtliches HFO, um einen Termin für die Installation zu vereinbaren.

INSTALLATIONSANLEITUNG ANZEIGEN

TECHNISCHE DOKUMENTE

3D-Modell (ZIP)

Anleitungsvideos für Haas Werkzeug-Voreinstellgeräte

Haas HTS400 Schritt-für-Schritt

Dieses ausführliche Video gibt einen tiefen Einblick in das Innenleben des HTS400 Werkzeugvoreinstellgeräts. Wenn Sie vorhaben, eine dieser Maschinen in Ihre Werkstatt zu stellen, oder wenn Sie sich für die genauen Einzelheiten der vielen Möglichkeiten dieser Maschine interessieren, sollten Sie sich unbedingt einen Stuhl heranziehen und sich dieses ausführliche Video ansehen.

Mitchell O'Meara, einer unserer Experten für Werkzeugvoreinstellgeräte, geht genauestens auf die Vielfalt der Werkzeugmerkmale ein, die Sie messen können, und auf die vielen Möglichkeiten, die HTS400 zur Verbesserung Ihrer Prozesse zu verwenden.

Haas hat jedem Werkzeugvoreinstellgerät die folgenden Anleitungsvideos vorinstalliert.

Inbetriebnahme & Einrichtung

Systemeinstellungen

„How to use“-Aufkleber

Verfahren der Achsen

Verwenden der Achsenfunktion

Verwenden der Messfunktionen

Kalibrierung von MASTER Origin

Verwendung der X- & Z-Anzeigetasten

Maschinelle Ursprünge erstellen (maschinell)

Maschinelle Ursprünge erstellen (durch Konus)

Verwalten von Maschinenursprüngen

Erstellen & Verwalten von Tools

Erstellen & Verwalten von Arbeitsgruppen

Exportieren von Offsetdateien

Laden von Offsetdateien

Verwendung des Scanners

Austauschen einer Werkzeughülse

Technische Daten

Type	Tool Presetter
Taper	ISO40
Country of Origin	Italy

WARNUNG - www.P65Warnings.ca.gov

Technische Daten
Anforderungen an den Lufteinlass (AD)	8,0 mm
Maximaler Durchmesser (X-Achse)	15,748 Zoll \ 400,0 mm
Maximale Höhe (Z-Achse)	23,622 Zoll / 600,0 mm
Glas Skalierung Auflösung	0,00004 Zoll \ 0,001 mm
Vergrößerungsfaktor	40X
Lagerung (Anzahl der Werkzeuge)	10.000
Lagerung (Anzahl der Maschinenursprünge)	100

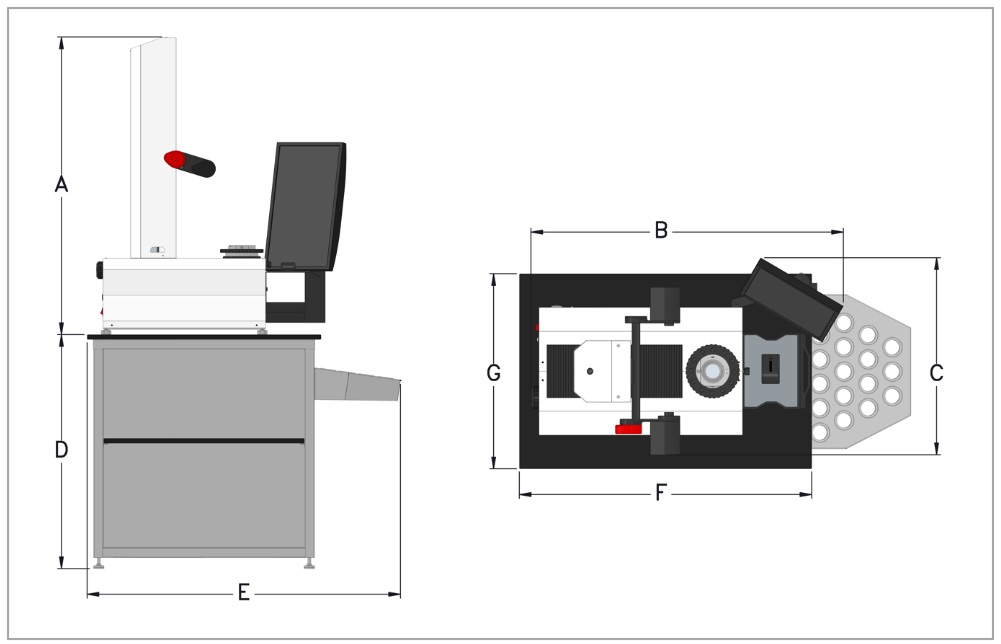

HTS600 Höhe (A)	45,65 Zoll \ 1159,5 mm
HTS600 Länge (B)	44,15 Zoll \ 1121,4 mm
HTS600 Breite (C)	24,21 Zoll \ 615,7 mm
Tischhöhe (D)	36,0 Zoll \ 915,0 mm
Gesamtlänge des Tisches (E)	49,5 Zoll \ 1257,0 mm
Länge der Tischplatte (F)	36,0 Zoll \ 915,0 mm
Breite der Tischplatte (G)	24,0 Zoll \ 610,0 mm
Anschlüsse	USB, LAN, Drahtlos-Scanner
Spannungsversorgung	110 V (1,8 A) \ 230 V (1,6 A)
Gewicht	330,7 lbs \ 150,0 kg
Ursprungsland	Italien

Bild zum Vergrößern anklicken

Haas Produktgarantie – 1 Jahr

Dieses Produkt enthält eine einjährige Teilegarantie und Support durch Ihr lokales Haas Factory Outlet. Es fallen Kosten für die Installation vor Ort, Schulungen, Servicearbeiten und Reisen an. Wenden Sie sich an Ihr lokales Haas Factory Outlet.
