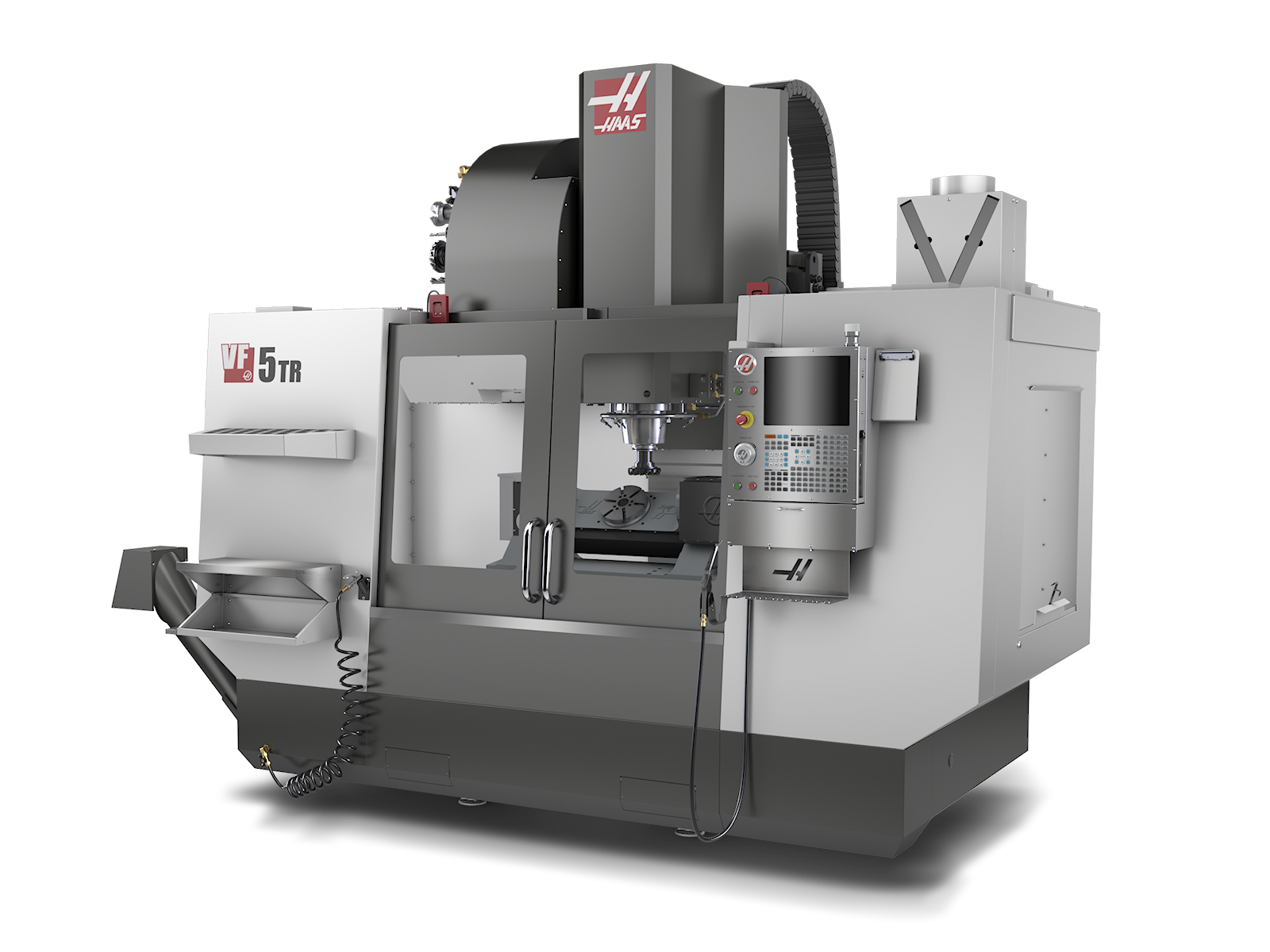

VF-5/50TR



トラニオンCNC立型マシニングセンター - 移動量1,270×660×635mm
  • 50 テーパー
  • 5 軸
  • 7.5k RPM
  • 30+1 工具収容能力

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* Vモデルの機械はCNYのみの価格設定となっています
各機種の比較
構築と価格
販売代理店に問い合わせる

技術ドキュメント

標準機能

使用可能オプション

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

Automation Options

Haasでは、あらゆるサイズや生産要件に合わせられるよう、VFシリーズの50テーパー機械を幅広く取り揃えています。これらの機械は、切削の内容を問わず、材料削除率の高い加工に適しています。サイドマウントツールチェンジャー、チップコンベヤ、プログラマブルクーラントノズル、リモートジョグハンドルなど、アップグレードされた機能パッケージが装備されています。

VF-5/50TRは、人気の高いVF-5/50 VMCプラットフォームをベースとする汎用性の高い5軸のマシニングセンターです。全5軸の同時モーションや、ほぼ全角度で加工品を配置することが可能です。トラニオンは機械の標準Tスロットテーブルに直付けされ、3軸加工のみを必要とする作業時に簡単に取り外せるようにすることで、柔軟性を高めています。

  • 5軸輪郭形成が可能
  • 2段変速ギアボックス装備の50テーパースピンドル
  • より硬い材料や直径が大きな切削工具に最適
  • 高速機械加工ソフトウェア付き
  • 米国製

HAASのビスオプションと設定チャート

エアビス | 油圧ビス | 電動ビス

ビデオ

VF中型シリーズ ミル

適切なVFを選択するためにサポートが必要ですか？ このビデオを見ると、当社がお勧めするすべての中型サイズVF機械がわかります。

関連製品

小型のスピンドルテーパー

Haas VF-540TR

VF-5/40TR

トラニオンCNC立型マシニングセンター - 移動量1,270×660×635mm

  • 40 テーパー
  • 5 軸
  • 8.1k RPM
  • 30+1 工具収容能力

詳細情報はこちら… Build & Price

大型の5軸加工範囲

Haas UMC-750

UMC-750

5軸CNC立型マシニングセンター - 移動量762×508×508mm

  • 40 テーパー
  • 5 軸
  • 8.1k RPM
  • 30-50 工具収容能力

詳細情報はこちら… Build & Price

広い加工範囲

Product Image

VF-6/50TR

トラニオンCNC立型マシニングセンター - 移動量1,626×813×762mm

  • 50 テーパー
  • 5 軸
  • 7.5k RPM
  • 30+1 工具収容能力

詳細情報はこちら… Build & Price
50テーパーによる切削
VFシリーズの50テーパー機械は、切削の内容を問わず、材料削除率の高い加工に適しています。
動作中のVF機械を見てみる
素晴らしいレースショップを見学して、VFシリーズの幅広い製品やその他Haasマシンが実際に動作し、競合に勝てる部品を製作している様子を見てみましょう！
切粉の清掃と工具の潤滑
Haasの立型マシニングセンターがどのようにして切削工具の潤滑状態を保ち、切削エリアから切粉を除去しているかをご覧ください。
糸状になった切りくずが工具に巻き付いていませんか？
糸状になった切りくずは、工具の破壊、プローブの損傷、表面仕上げの不良、ツールチェンジャーの問題などの原因になります。そうなる前に除去しましょう！こちらのビデオでその方法をご覧ください。
移動 S.A.E METRIC
X軸 50.0 in 1270 mm
Y軸 26.0 in 660 mm
Z軸 25.0 in 635 mm
A軸 - 傾斜 ± 120 ° ± 120 °
B軸回転 360 ° 360 °
スピンドルノーズからプラッタ（～最大） 20.9 in 531 mm
スピンドルノーズからテーブル（～最大） 32.9 in 836 mm
スピンドルノーズからプラッタ（～最小） 4.1- in 104 mm
スピンドルノーズからテーブル（～最小） 7.9 in 107 mm
Trunnion S.A.E METRIC
プラッタ径 8.30 in 210 mm
プラッタ上の最大重量 200 lb 90.7 kg
最大パーツスウィング（傾斜角 > ±90°で減少） 24 in 597 mm
Tスロット幅 0.625 in 16 mm
標準Tスロットの数 6 6
パイロットボアの深さ 4.90 in 124.5 mm
A軸で高速 60 °/sec 60 °/sec
B軸で高速 60 °/sec 60 °/sec
最大切削A 33 °/sec 33 °/sec
最大切削B 33 °/sec 33 °/sec
Spindle S.A.E METRIC
最大定格 30.0 hp 22.4 kW
最大速度 7500 rpm 7500 rpm
最大トルク 340.0 ft-lbf @ 700 rpm 460.0 Nm @ 700 rpm
駆動システム 2-Speed Gearbox 2-Speed Gearbox
テーパー CT or BT 50 CT or BT 50
テーブル S.A.E METRIC
長さ 54.0 in 1374 mm
長さ（作業領域） 24.00 in 610 mm
Tスロット幅 0.626 in to 0.630 in 15.90 mm to 16.00 mm
Tスロット中心距離 3.15 in 80 mm
標準Tスロットの数 7 7
テーブル上の最大重量（均等に分配） 4000 lb 1814 kg
Feedrates S.A.E METRIC
最大切削 500 ipm 12.7 m/min
X軸で高速 710 ipm 18.0 m/min
Y軸で高速 710 ipm 18.0 m/min
Z軸で高速 710 ipm 18.0 m/min
Axis Motors S.A.E METRIC
最大スラストX 3400 lbf 15124 N
最大スラストY 4100 lbf 18238 N
最大スラストZ 5600 lbf 24910 N
Tool Changer S.A.E METRIC
タイプ SMTC SMTC
能力 30+1 30+1
最大工具径（フル） 4.0 in 102 mm
最大工具径（隣接は空） 7.0 in 178 mm
最大工具長さ（ゲージ線から） 16 in 406 mm
最大工具重量 30 lb 13.6 kg
工具から工具（平均） 4.2 s 4.2 s
チップからチップ（平均） 6.3 s 6.3 s
一般 S.A.E METRIC
クーラント能力 95 gal 360 L
Air Requirements S.A.E METRIC
エアが必要です 4 scfm @ 100 psi 113 L/min @ 6.9 bar
インラインエアホース 3/8 in 3/8 in
カップラ（エア） 3/8 in 3/8 in
最小空気圧 80 psi 5.5 bar
Dimensions - Shipping S.A.E METRIC
国内用パレット 168 in x 102 in x 125 in 427 cm x 260 cm x 318 cm
輸出用クレート 168 in x 102 in x 130 in 427 cm x 260 cm x 331 cm
重量 16250 lb 7371.0 kg
Electrical Specification S.A.E METRIC
スピンドル速度 7500 rpm 7500 rpm
駆動システム 2-Speed Gearbox 2-Speed Gearbox
スピンドル出力 30.0 hp 22.4 kW
入力AC電圧（3相） - 低電圧 220 VAC 220 VAC
全負荷電流（3相） - 低 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A

*Haas機械は220VACの電力で作動するよう設計されています。デスクトップミル、CL-1、およびCM-1を除く全モデルにオプションの内部高圧トランスフォーマー（380～480VAC）をご用意しています。
注記：このオプションの内部高圧トランスフォーマーは後付け品ではないため、機械と一緒に発注いただく必要があります。
