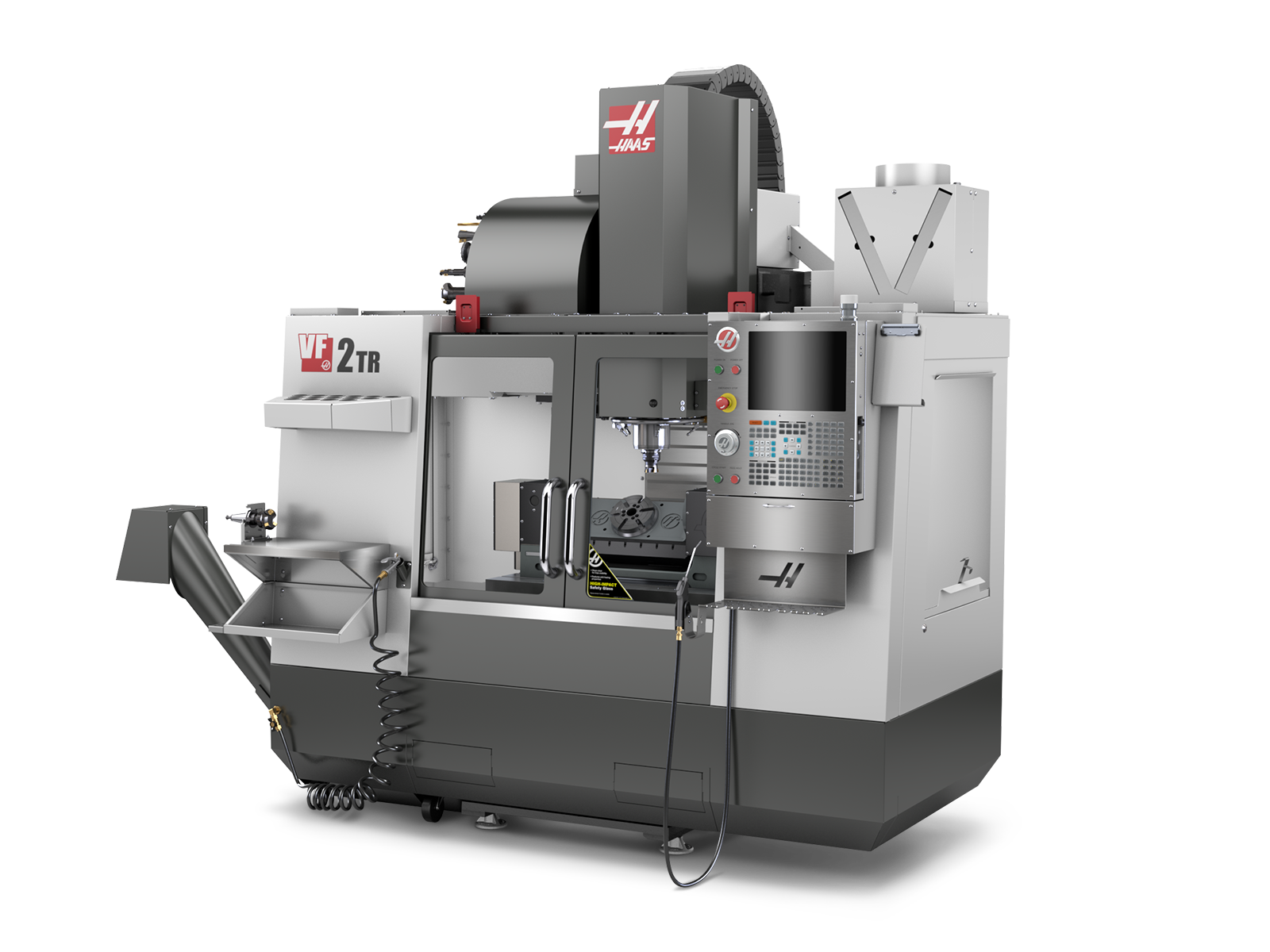

VF-2TR


トラニオンCNC立型マシニングセンター - 移動量762×406×508mm

VF-2TRは、人気の高いVF-2 VMCプラットフォームをベースとする汎用性の高い5軸のマシニングセンターです。全5軸の同時モーションや、ほぼ全角度で加工品を配置することが可能です。トラニオンは機械の標準Tスロットテーブルに直付けされ、3軸加工のみを必要とする作業時に簡単に取り外せるようにすることで、柔軟性を高めています。

  • 5軸輪郭形成が可能
  • 高速機械加工ソフトウェア付き
  • サイドマウントツールチェンジャー付き
  • 40 テーパー
  • 5 軸
  • 8.1k RPM
  • 30+1 工具収容能力

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* Vモデルの機械はCNYのみの価格設定となっています
各機種の比較
構築と価格
販売代理店に問い合わせる

使用可能オプション

技術ドキュメント

ビデオ

関連製品

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

HAASロボットの追加に関する懸念事項への回答： ロボット化にそれほど多くのスペースを占有したり、多大の費用がかかったり、統合に何週間もかかったりすることはありません。。

効率的なスペース活用

費用対効果

統合の容易さ

学習の容易さ

移動 S.A.E METRIC
X軸 30.00 in 762 mm
Y軸 16.00 in 406 mm
Z軸 20.00 in 508 mm
スピンドルノーズからプラッタ（～最大） 14.6 in 371 mm
スピンドルノーズからテーブル（～最大） 24.0 in 610 mm
スピンドルノーズからプラッタ（～最小） 5.4- in 137- mm
スピンドルノーズからテーブル（～最小） 4.0 in 102 mm
Trunnion S.A.E METRIC
プラッタ径 6.30 in 160 mm
プラッタ上の最大重量 80 lb 36.3 kg
最大パーツスウィング（傾斜角 > ±90°で減少） 18 in 445 mm
Tスロット幅 0.625 in 16 mm
標準Tスロットの数 6 6
パイロットボアの深さ 4.63 in 117.6 mm
A軸で高速 80 °/sec 80 °/sec
B軸で高速 80 °/sec 80 °/sec
最大切削A 33 °/sec 33 °/sec
最大切削B 33 °/sec 33 °/sec
Spindle S.A.E METRIC
最大定格 30.0 hp 22.4 kW
最大速度 8100 rpm 8100 rpm
最大トルク 90.0 ft-lbf @ 2000 rpm 122.0 Nm @ 2000 rpm
最大トルク（オプションのギアボックス使用時） 250 ft-lbf @ 450 rpm 339 Nm @ 450 rpm
駆動システム Inline Direct-Drive Inline Direct-Drive
テーパー CT40 | BT40 | HSK-A63 CT40 | BT40 | HSK-A63
ベアリング潤滑 Air / Oil Injection Air / Oil Injection
冷却 Liquid Cooled Liquid Cooled
テーブル S.A.E METRIC
長さ 36.0 in 914 mm
幅 14.0 in 356 mm
Tスロット幅 0.626 in to 0.630 in 15.90 mm to 16.00 mm
Tスロット中心距離 4.92 in 125 mm
標準Tスロットの数 3 3
テーブル上の最大重量（均等に分配） 3000 lb 1361 kg
Feedrates S.A.E METRIC
最大切削 650 ipm 16.5 m/min
X軸で高速 1000 ipm 25.4 m/min
Y軸で高速 1000 ipm 25.4 m/min
Z軸で高速 1000 ipm 25.4 m/min
Axis Motors S.A.E METRIC
最大スラストX 2550 lbf 11343 N
最大スラストY 2550 lbf 11343 N
最大スラストZ 4200 lbf 18683 N
Tool Changer S.A.E METRIC
タイプ SMTC SMTC
能力 30+1 30+1
最大工具径（フル） 2.5 in 64 mm
最大工具径（隣接は空） 5.0 in 127 mm
最大工具長さ（ゲージ線から） 11 in 279 mm
最大工具重量 12.0 lb 5.4 kg
工具から工具（平均） 2.80 s 2.80 s
チップからチップ（平均） 3.60 s 3.60 s
一般 S.A.E METRIC
クーラント能力 55 gal 208 L
Air Requirements S.A.E METRIC
Air Required† 4 scfm @ 100 psi 113 L/min @ 6.9 bar
インラインエアホース 3/8 in 3/8 in
カップラ（エア） 3/8 in 3/8 in
最小空気圧 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
スピンドル速度 8100 rpm 8100 rpm
駆動システム Inline Direct-Drive Inline Direct-Drive
スピンドル出力 30.0 hp 22.4 kW
入力AC電圧（3相） - 低電圧 220 VAC 220 VAC
全負荷電流（3相） - 低 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A
Dimensions - Shipping S.A.E METRIC
国内用パレット 101.0 in x 99.0 in x 102.0 in 257 cm x 251 cm x 259 cm
輸出用パレット 98.0 in x 91.5 in x 100.0 in 249 cm x 232 cm x 254 cm
重量 8300 lb 3765.0 kg

*Haas機械は、220VAC（200-240 VAC）の電源で作動するように設計しています。デスクトップ機械、CL-1、CM-1とSRシリーズのルーターを除く全モデルに、オプションの内部高圧トランスフォーマー（380～480VAC）をご用意しています。 このオプションの内部高圧トランスフォーマーは、後付けできませんので、機械と一緒に発注していただかなければなりません。

ヨーロッパと英国向けのHaas機械は、デスクトップ機械、CL-1、CM-1、およびSRシリーズのルーターを除き、400 VACで動作するように内部に高電圧非絶縁トランスフォーマーを搭載した仕様となっています。

注意！オプションの高性能スピンドルは、標準スピンドルよりも高い電力を必要とする場合があります。ただし、スピンドル馬力（kW）が変化しない場合、必要電力は同じままです。機械への電源投入前に、電力要件を確認してください。

† 40テーパーDCシリーズの機械では、スルーツールエアーブラスト（TAB）の作動中に、空気消費量が増加する場合があります。
