旋盤 - 小／中 - 回転工具 - モーター - 交換

AD0176

以下の日時で製造されたマシンから適用されます：2015年3月

モーターの交換

この手順では、回転工具モーターを交換する方法を説明します。

安全上の注意

要注意： CNC 機械とそのコンポーネントの保守または修理を行うときは、常に基本的な安全上の注意に従う必要があります。これにより、怪我や機械的な損傷リスクが減少します。

機械または制御キャビネットで作業する前に、次のステップを実行してください。

  • メイン回路ブレーカーを オフ の位置に設定します。
  • 承認済みの安全タグ付きの承認済みロックを使用します。地方自治体の規則に従って、必ずロックアウト手順に従ってください。
  • 機械の電源を切った後、制御盤で作業する前に少なくとも 5 分間待って、電力を放散させます。ベクトル駆動の電圧インジケータ LED が完全に消えるまで待ちます。
  • 空圧式システムのいずれかの部分の作業するときは、必ずメインの空気供給をオフにします。
  • 垂直軸で作業を行うときは、必ずスピンドルヘッドを木のブロックの上に置きます。これにより、軸が落下する可能性のある意図しない動きを防止します。
  • 決して 機械の安全回路を変更してください。
  • 決して DEBUG モード（クラシック Haas 制御）でサーボがオンのときにパラメータを変更しないでください。機械を緊急停止モードにして、パラメータを変更します。
  • 決して 機械を DEBUG モード（クラシック Haas 制御）で操作しないでください。

プロセスに関する資格と知識がない場合は、機械の修理やサービス手順を実行しないでください。機械部品に重大な損傷があると、修理に多額の費用がかかる可能性があります。HAAS ファクトリーアウトレット（HFO）のサービス技術者は、トレーニングと経験を通して、これらのタスクを安全かつ正確に実行する認定を受けています。HFO によって実行される修理およびサービス作業は、限定的保証で保護されます。

危険：一部の整備手順は、危険または生命を脅かす可能性があります。完全に理解していない手順は試みないでください。手順について疑問をお持ちの場合は、HAAS ファクトリーアウトレット（HFO）にご連絡の上、サービス技術者の訪問を手配してください。

機械の互換性

以下の機械に、この手順を実行します：

  • ST-10/20/25/30/35、DS-30シリーズ

交換

1

[POWER OFF] を押します。

メイン回路ブレーカーを オフ の位置に設定します。

メイン回路ブレーカーをロックします。

2

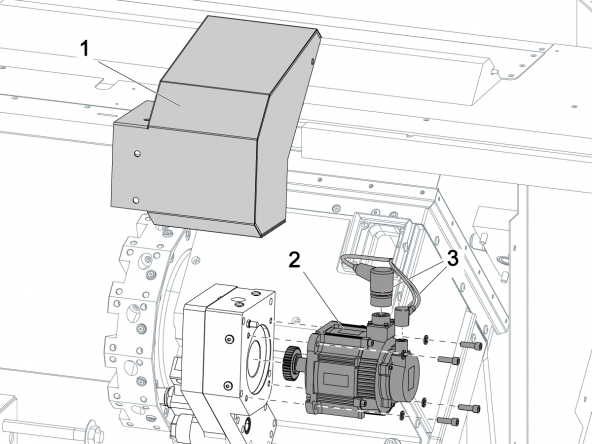

回転工具のモーター[2]からカバー[1]を取り外します。

モーターから電源ケーブルとエンコーダーケーブル[3]の接続を外します。

モーターを取り外します。

3

次の手順を実行して、マフラーチューブアセンブリを作成します。

  • チューブ[B]をオスフィッティング[A]に押し込みます。
  • チューブのもう一方の端をメスフィッティング[E]に押し込みます。
  • マフラー[D]をメスフィッティングに接続します。

4

回転工具のハウジングにマフラーチューブアセンブリ[2]を取り付けます。マフラーチューブアセンブリのもう一方の端を、電源ケーブルとエンコーダーケーブル[3]に隣接する旋盤に挿入します。

ハウジングの合わせ面[1]を完全に清掃します。

モーターガスケット[C]の1つの面に白いリチウムグリースを塗布します。

ハウジングの合わせ面[1]にグリースが付いているガスケットの面を置きます。

モーターアセンブリ[G]をハウジングに取り付けます。

4本のねじ[4]を取り付けてモーターを取り付けます。対角にねじを締付けします。ねじを25ft-lbs（34Nm）のトルクで締めます。

電源ケーブルとエンコーダーケーブル[3]を接続します。ケーブルタイ[F]を使用して、ケーブルをマフラーホースアセンブリに接続します。

モーターのカバーを取り付けます。

回転工具のテストを行い、正しい動作を確認します。
