シングルアクション・パーツキャッチャー - 平らなドア - 取り付け - ST-10/15

AD0439

機械の互換性

  • 平らなドア付きST-10/15

ドキュメントはこれらの部品に適用されます。

キットP/N 93-2716A数量：1インチ

シングルアクションパーツキャッチャー - 取り付け

1

パーツキャッチャーパッチファイルをHaasサービスポータルからダウンロードし、機械に取り付けます。 参照先： パッチファイルロードの取り外し  - NGC。

給油ラックのメイン送気をオフにします。

2

キットのエアラインを新しいPcatアセンブリの適切な色の継手に接続します。

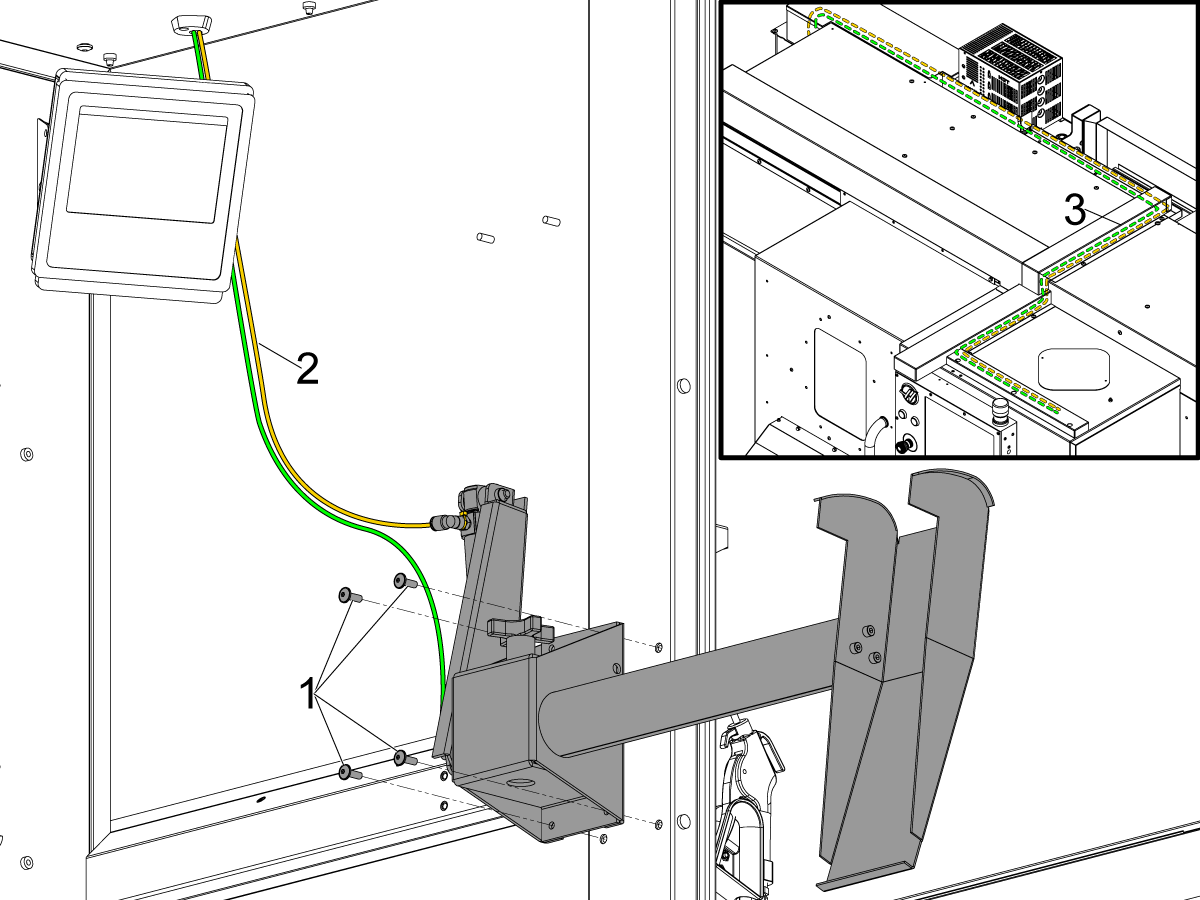

新しいパーツキャッチャーアセンブリを、（4）取り付けボルト[1]を使用して取り付けます。

エアホース[2]をライトの後ろで上パネルの穴に通します。

カバーを取り外し、ケーブルを機械上部のケーブルチャネルを通して給油ラックに配線します[3]。

3

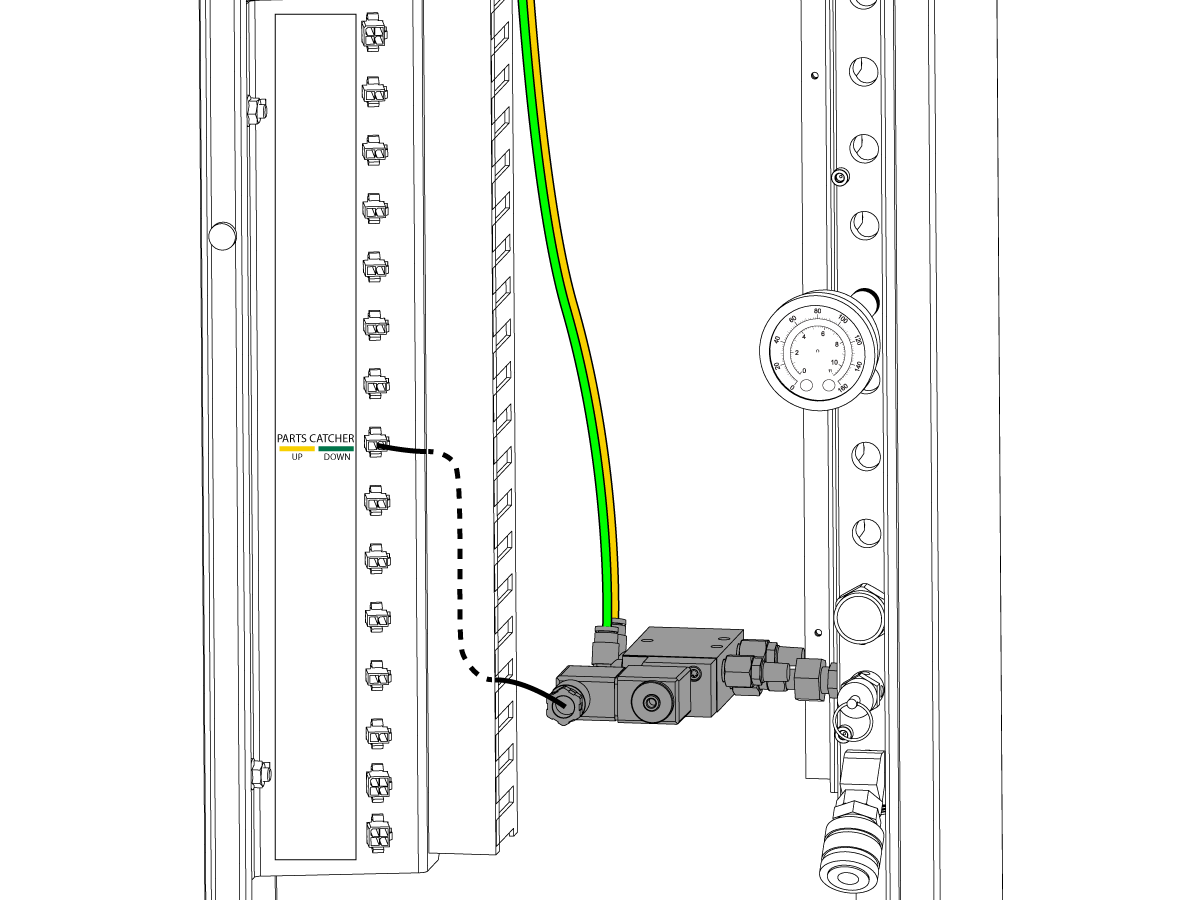

回転ソレノイドを取り付け、パーツキャッチャープラグに差し込みます。

ホースを正しく色分けされたポートに差し込みます。

4

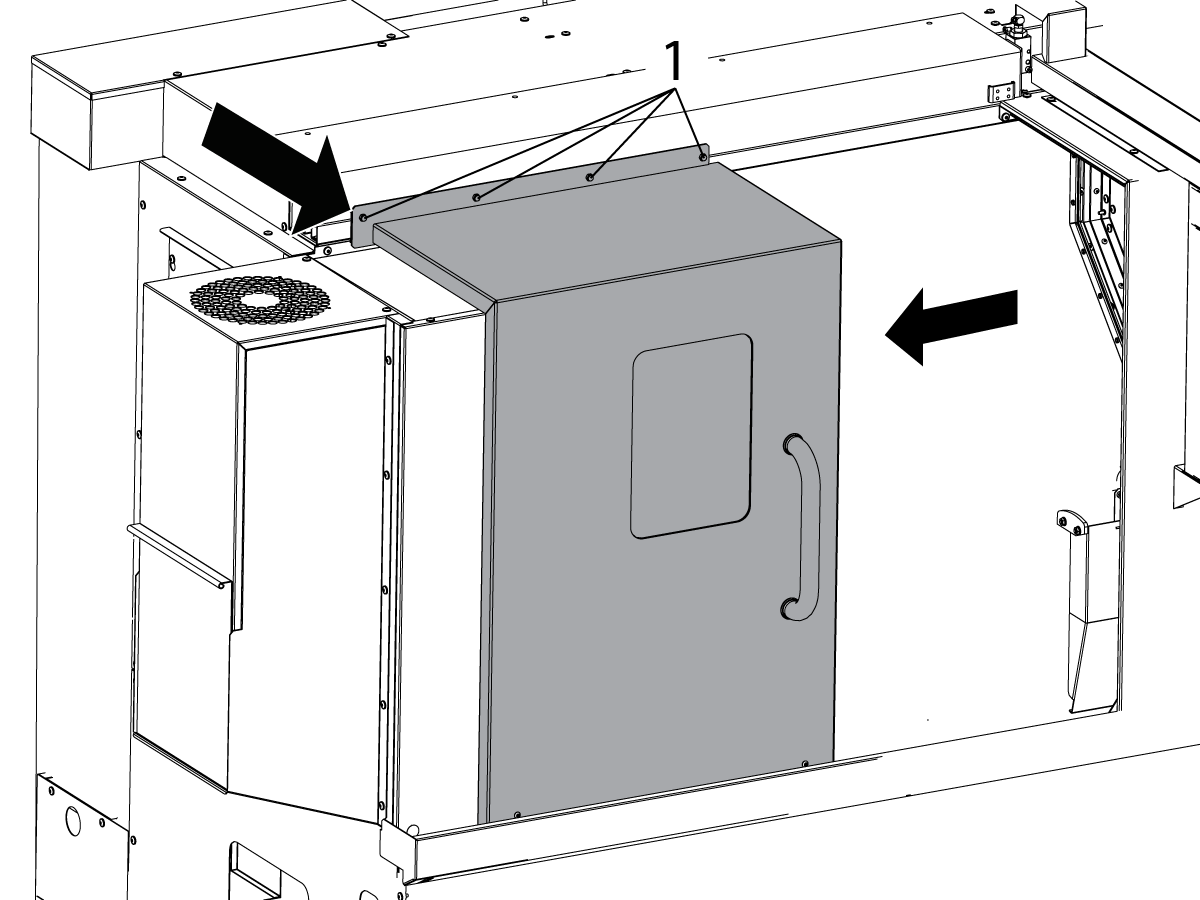

オペレーターのドアを完全に開きます。

（4）ドアヘッダーボルトを外します。

ドアを機械から傾けて取り外します。

下部ローラーが軌道に乗った状態で新しいドアを取り付けます。

（4）ドアヘッダーボルトを取り付けます。

古いドアを捨てます。

5

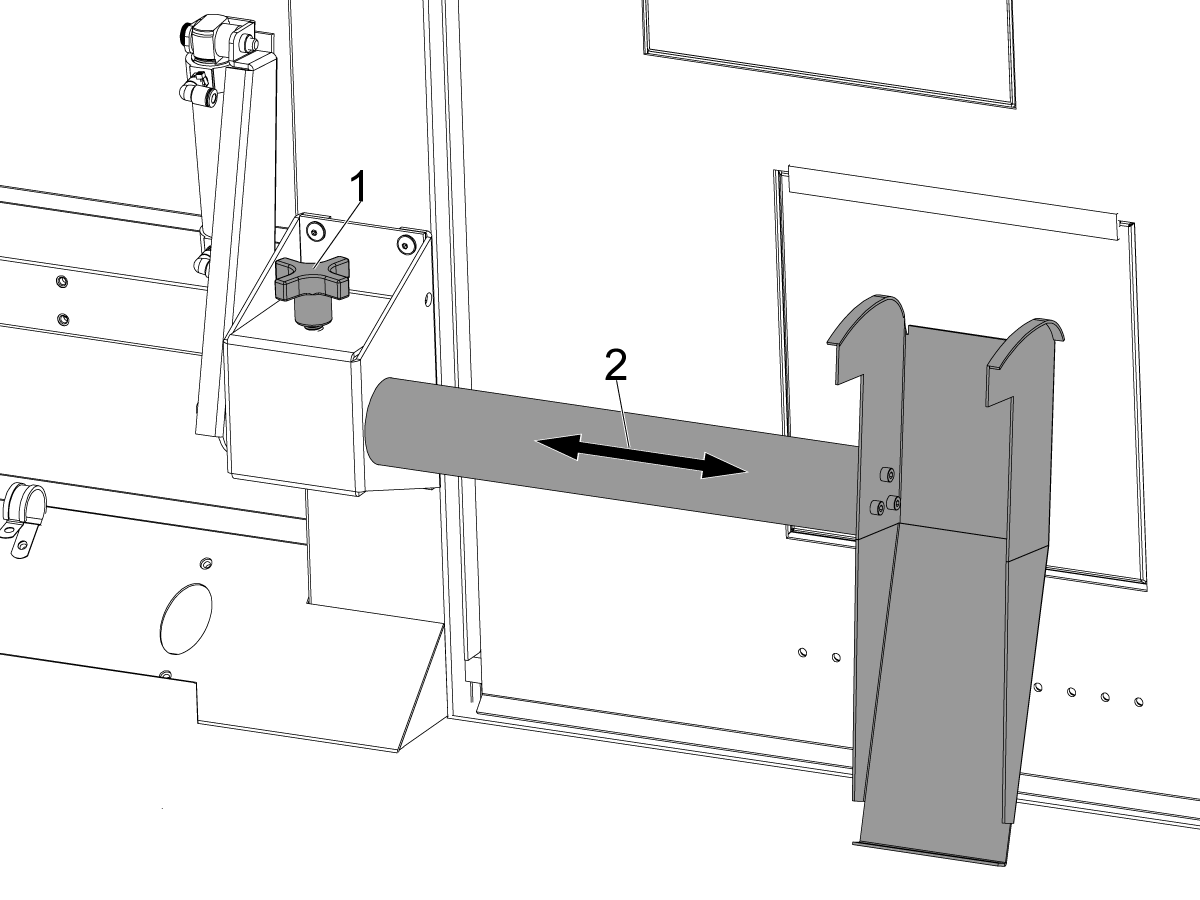

調整止めねじ[1]を緩めます。

シュートアセンブリ[2]を配置して、切断された部品をキャッチします。

調整止めねじ[1]を締めます。

給油ラックのメイン送気をオンにします。

6

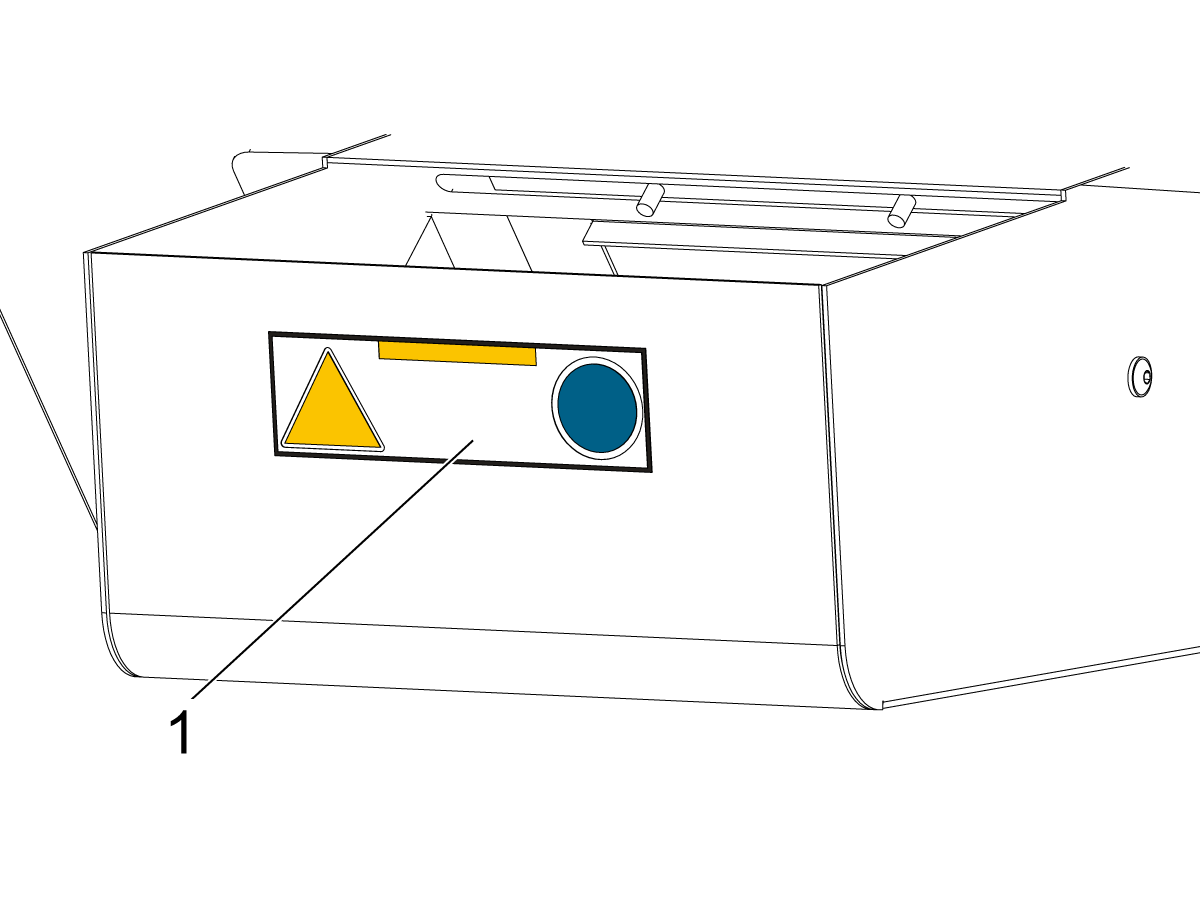

パーツビンに安全表示ステッカーを取り付けます。
