Lampă de lucru masă 115V – Montare

AD0475

Introduction

Această procedură vă arată cum să montați lampa de lucru pentru masă pe următoarele mașini:

  • VF 6-12
  • UMC 500-1000



Condiţii obligatorii

Piese necesare:

  • 93-1000292 LAMPĂ MASĂ DE LUCRU
  • 93-1000487 LAMPĂ MASĂ DE LUCRU UMC 750 PRE-REPORNIRE
  • 93-1000488 LAMPĂ MASĂ DE LUCRU UMC
  • 93-1000489 LAMPĂ MASĂ DE LUCRU VF LRG



Assemble work light

Utilizând componentele din kit, asamblați lampa de lucru conform ilustrației.

Suportul [1] va trebui schimbat cu suportul furnizat înainte de a continua montarea.

Installation: VF-6 to 9

1

Apăsați POWER OFF (OPRIRE).

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru VF 6-9, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați extensia astfel încât cablul lămpii de lucru să ajungă la zona de conexiune indicată ca [4].

Deconectați cablul interior cu LED și adăugați divizorul la zona de conexiune [4]. Conectați cablul lămpii de lucru și reconectați cablul interior de lumină cu LED.

Ascundeți cablul în exces sub capacul din tablă al învelișului cablului [3] cât mai bine puteți.

Folosiți colierele de plastic oricând este necesar pentru a menține cablul în poziție.

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: VF-10/11

1

Apăsați POWER OFF (OPRIRE).

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru VF 10, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați extensia astfel încât cablul lămpii de lucru să ajungă la zona de conexiune indicată ca [3].

Cablul lămpii de lucru poate fi suficient de lung pentru a ajunge la joncțiune, dacă nu, utilizați împreună extensia și excesul colierului de plastic.

Deconectați cablul interior cu LED și adăugați divizorul la zona de conexiune [3]. Conectați cablul lămpii de lucru și reconectați cablul interior de lumină cu LED.

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: VF-12

1

Apăsați POWER OFF (OPRIRE).

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru VF 10, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați extensia astfel încât cablul lămpii de lucru să ajungă la zona de conexiune indicată ca [3].

Cablul lămpii de lucru poate fi suficient de lung pentru a ajunge la joncțiune, dacă nu, utilizați împreună extensia și excesul colierului de plastic.

Deconectați cablul interior cu LED și adăugați divizorul la zona de conexiune [3]. Conectați cablul lămpii de lucru și reconectați cablul interior de lumină cu LED.

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: UMC

1

Apăsați POWER OFF (OPRIRE).

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru linia UMC, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți să direcționați cablul către partea superioară a mașinii prin amplasarea cablului pe partea laterală a mașinii, lângă marginea unde ar urma să fie amplasate portsculele [2]. Utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

Conectați extensia în zona specificată [3], astfel încât aceasta să poată fi direcționată în zona schimbătorului de scule.

4

UMC-750 Pre-repornire

Masa se află în partea dreaptă a mașinii. Montați lampa de lucru în locația [1] și utilizați canalele pentru cablu pentru a ascunde cablul de pe partea frontală a mașinii. Se vor utiliza trei extensii pentru a direcționa cablul în jurul învelișului superior al arborelui principal [2], care nu este ilustrat, și în incinta schimbătorului sculei.



5

Urmați cablul [4] pentru a găsi conexiunea cablului interior cu LED și deconectați-l.

NOTĂ este posibil să fie nevoie să îndepărtați capacul din tablă [5] din interiorul mașinii pentru a ajunge la conexiunea cablului.

6

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Lampă de lucru masă 24V – Instalare - NGC

AD0531

Introduction

Această procedură vă arată cum să montați lampa de lucru pentru masă de 24VDC pe următoarele mașini:

  • VF 6 până la 14
  • VR-14
  • UMC 500-1000
  • Fondul de palete UMC 500-1000 W/
  • UMC 1500 DUO
  • EC-1600

Piese necesare:

  • 93-1000514 KIT DE CÂMPURI PENTRU MASA DE SCRIS VF-6 PÂNĂ LA VF-9
  • 93-1000521 KIT DE CÂMPURI PENTRU MASA DE SCRIS VF-10 PÂNĂ LA VF-11
  • 93-1000522 KIT DE CÂMPURI PENTRU MASA DE SCRIS VF-12
  • 93-1000511 UMC-500 PÂNĂ LA 1000 CU PP SET DE CÂMPURI PENTRU MASA DE SCRIS
  • 93-1000512 UMC-500 PÂNĂ LA 1000 FĂRĂ PP SET DE CÂMPURI PENTRU MASA DE SCRIS
  • 93-1000520 UMC-1500 DUO KIT DE CÂMPURI PENTRU MASA DE SCRIS
  • 93-1000513 EC-1600/UMC-1600 KIT DE CÂMPURI PENTRU MASA DE SCRIS
  • 93-1000296 MASĂ DE SCRIS CU LED 24V 30W INSTALARE LA CLIENT
  • 93-1000292 LAMPĂ MASĂ DE LUCRU

Notă: Pentru VF-14 și VR-14, utilizați trusa de instalare la client 93-1000522 pentru Masa de scriere

NOTĂ: Dacă doriți instalarea lămpii de 115V pentru masa de lucru, mergeți la 115V lampă de lucru masă - Instalare

Work Table Light - Assembly

Utilizând componentele din kit, asamblați lampa de lucru conform ilustrației.

Suportul [1] va trebui schimbat cu suportul furnizat înainte de a continua montarea.

Installation: VF-6 to VF-9

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru VF-6-9, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați prelungitorul (33-5812) [3] astfel încât cablul lămpii de lucru să ajungă la zona de conexiune.

Notă: Cablul lămpii de lucru poate fi suficient de lung pentru a ajunge la joncțiune, dacă nu, utilizați împreună prelungitorul și excesul colierului de plastic.

Deconectați cablul interior cu LED [5] și adăugați divizorul (33-5842) [4]. Conectați cablul lămpii mesei de lucru, cablul pre-rutat de la compartimentul de comandă [6] și cablul de iluminat LED [3] interior la cablul divizorului [4].

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: VF-10 to VF-11

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru VF 10/11, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați prelungitorul (33-5814) [3] astfel încât cablul lămpii de lucru să ajungă la zona de conexiune.

Notă: Cablul lămpii de lucru poate fi suficient de lung pentru a ajunge la joncțiune, dacă nu, utilizați împreună prelungitorul și excesul colierului de plastic.

Deconectați cablul interior cu LED [5] și adăugați divizorul (33-5842) [4]. Conectați cablul lămpii mesei de lucru, cablul pre-rutat de la compartimentul de comandă [6] și cablul de iluminat LED [3] interior la cablul divizorului [4].

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: VF-12, VF-14, & VR-14

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Lampa de lucru va fi amplasată în locația indicată ca [1] pentru aceste mașini.

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

După ce cablul este deasupra mașinii, conectați prelungitorul (33-5813) [3] astfel încât cablul lămpii de lucru să ajungă la zona de conexiune.

Notă: Cablul lămpii de lucru poate fi suficient de lung pentru a ajunge la joncțiune, dacă nu, utilizați împreună prelungitorul și excesul colierului de plastic.

Deconectați cablul interior cu LED [5] și adăugați divizorul (33-5842) [4]. Conectați cablul lămpii mesei de lucru, cablul pre-rutat de la compartimentul de comandă [6] și cablul de iluminat LED [3] interior la cablul divizorului [4].

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: UMC-500 to 1000

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Pentru linia UMC, lampa de lucru va fi amplasată în locația indicată ca [1].

3

Începeți să direcționați cablul către partea superioară a mașinii prin amplasarea cablului pe partea laterală a mașinii, lângă marginea unde ar urma să fie amplasate portsculele [2]. Utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

Conectați prelungitorul (33-5815) în zona indicată ca [3] astfel încât aceasta să poată fi direcționată în zona schimbătorului de scule.

4

Urmați cablul [4] pentru a găsi conexiunea cablului interior cu LED și deconectați-l pentru a adăuga cablul divizor (33-5842) în zona de conexiune. Conectați cablul lămpii mesei de lucru, cablul pre-rutat de la compartimentul de comandă și cablul de iluminat LED interior la cablul divizorului.

Notă: este posibil să fie nevoie să îndepărtați capacul din tablă [5] din interiorul mașinii pentru a ajunge la conexiunea cablului.

Notă: Acesta este ultimul pas dacă mașina nu are un fond de palete. Continuați dacă mașina are un fond de palete.

5

Acest pas trebuie efectuat pentru UMC-urile cu un fond de palete.

Montați SURSA DE ALIMENTARE DE 100W [1] peste sursa de alimentare standard de 24 V a lămpii de lucru, folosind ȘURUBURI PPHS [2].

Conectați CABLUL DE ALIMENTARE [3] la SURSA DE ALIMENTARE DE 100W [1] la terminalele L, N și la împământare.

Direcționați celălalt capăt al CABLULUI SURSEI DE ALIMENTARE (33-1592) [3] la SURSA DE ALIMENTARE de 100W în josul traseului de cabluri din partea stângă și conectați-l la o priză 120VAC pe I/O PCB, P18/19/20/21.

Deconectați cablul lămpii de lucru [4] de la sursa de alimentare existentă și conectați-l la bornele V+ și V- de pe SURSA DE ALIMENTARE DE 100W. Roşu la V+ şi negru la V-.

  Important: Cablul lămpii de lucru [4] trebuie direcționat de-a lungul panoului din stânga.  Nu direcționați prelungitorul prin traseul central cu cablurile de înaltă tensiune.

 Important: Securizați toate cablurile și asigurați-vă că firele nu sunt prinse de ușă.

6

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: UMC-1500 DUO

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Lampa de lucru va fi amplasată în locația indicată ca[1].

3

Începeți să direcționați cablul către partea superioară a mașinii prin amplasarea cablului pe partea laterală a mașinii, lângă marginea unde ar urma să fie amplasate portsculele [2]. Utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

Conectați prelungitorul (33-5816) în zona indicată ca [3] astfel încât aceasta să poată fi direcționată în zona schimbătorului de scule.

4

Urmați cablul [4] pentru a găsi conexiunea cablului interior cu LED și deconectați-l pentru a adăuga cablul divizor (33-5842) în zona de conexiune. Conectați cablul lămpii mesei de lucru, cablul pre-rutat de la compartimentul de comandă și cablul de iluminat LED interior la cablul divizorului.

Notă: este posibil să fie nevoie să îndepărtați capacul din tablă [5] din interiorul mașinii pentru a ajunge la conexiunea cablului.

5

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Installation: EC-1600

1

Apăsați [POWER OFF].

Setați întrerupătorul circuit principal la poziția OPRIT .

Blocați întrerupătorul circuit principal. Utilizaţi un sistem de blocare omologat cu o etichetă de siguranţă aprobată.

2

Lampa de lucru va fi amplasată în locația indicată ca[1].

3

Începeți direcționarea cablului către partea superioară a mașinii [2], utilizați canalele pentru cablu furnizate în kit pentru a acoperi cu grijă cablul pe partea frontală a mașinii.

4

Deconectați cablul interior cu LED de la cablul pre-rutat la compartimentul de comandă. Conectați cablul divizorului (33-5842) [5] la cablul lămpii de lucru [2].

Apoi conectați cablul interior cu LED [3] și cablul pre-sudat de la compartimentul de comandă [4] la cablul divizor [5].

5

Montați SURSA DE ALIMENTARE DE 100W [1] peste sursa de alimentare standard de 24 V a lămpii de lucru, folosind ȘURUBURI PPHS [2].

Conectați CABLUL DE ALIMENTARE [3] la SURSA DE ALIMENTARE DE 100W [1] la terminalele L, N și la împământare.

Direcționați celălalt capăt al CABLULUI SURSEI DE ALIMENTARE (33-1592) [3] la SURSA DE ALIMENTARE de 100W în josul traseului de cabluri din partea stângă și conectați-l la o ieșire 120VAC pe I/O PCB, P18/19/20/21.

Deconectați cablul lămpii de lucru [4] de la sursa de alimentare existentă și conectați-l la bornele V+ și V- de pe SURSA DE ALIMENTARE DE 100W. Roşu la V+ şi negru la V-.

 Important: Cablul lămpii de lucru [4] trebuie direcționat de-a lungul panoului din stânga.  Nu direcționați prelungitorul prin traseul central cu cabluri de înaltă tensiune.

 Important: Securizați toate cablurile și asigurați-vă că firele nu sunt prinse de ușă.

6

Acționați comutatorul de lumină de pe partea laterală a controlerului pentru a verifica dacă lampa de lucru se aprinde.

Iluminare de mare intensitate 115V - Instalare

AD0052

Introduction

Această procedură vă explică cum să instalați sistemele opționale 93-1000288 115VAC iluminare de mare intensitate (HIL) pe VMcs și pe strunguri.

 NOTĂ: Pentru VF-6 până la VF-12, comandați  93-1000523  KIT SUPORT MONTARE HIL pentru a monta lămpile cu iluminare de mare intensitate.

Compatibilitatea mașinii:

  • Unitatea de comandă de următoarea generaţie
  • Lămpi de lucru LED de 115V

Unealtă necesară:

  • Cheie hexagonală de 1/4"
  • Cheie de 1/4", 3/8"



High Intensity Lighting - Installation

1

Atașați SUPORTUL, BRAȚUL LĂMPII [C] la SUPORT, PIVOTUL LĂMPII [F]. Folosiți PIULIȚA DE BLOCARE 1/4-20 NYLN INSRT [I].

Atașați cablul de alimentare HIL [3] la SUPORT, BRAȚUL LĂMPII [C]. Utilizați (2) CLEMA CABLU 1/4 [K] și (2) PIULIȚA, 10-32 BLOCARE NYLON [L].

Faceți (2) din aceste ansambluri.

2

Îndepărtați panoul de acoperire superior [1] din incintă, după cum este necesar pentru a obține acces la compartimentul de comandă.

Puneți CABLUL, LAMPA NGC HIL [E] în compartimentul de comandă și prindeți-l de incintă. Utilizați CLEMA 7/16" [J], COLIERUL DE CABLU 5,6 LG [N] și CLEMA DE BLOCARE A CABLULUI 16 LBS [O].

Instalați ANSAMBLUL LAMPĂ DE LUCRU, LAMPĂ LED [B] deasupra ușilor principale. Utilizați (2) ȘURUBURI FBHCS de 1/4"-20 X 1/2 [H].

Conectați cablul lămpii la CABLU, LUMINA HIL NGC [E].

3

Pentru modelele: VF-1/2

NOTĂ: Dacă opțiunea pentru ușa automată a fost instalată cu opțiunea HIL, trebuie să montați o placă de ridicare [1] pentru a evita interferențele.

Imaginea afișează montarea plăcii de ridicare HIL din stânga. Placa [1] va trebui montată folosind FBHCS 1/4-20 X 1/2 LOCTITE [2] pe incinta superioară. Apoi veți monta HIL pe sistemul de ridicare folosind FBHCS 1/4-20 X 1/2 LOCTITE [3]



4

Pentru modelele VF-1/2:

Imaginea afișează montarea plăcii de ridicare HIL din dreapta. Placa [1] va trebui montată folosind FBHCS 1/4-20 X 1/2 LOCTITE [2] pe incinta superioară. Apoi veți monta HIL pe sistemul de ridicare folosind FBHCS 1/4-20 X 1/2 LOCTITE [3].



5

Pentru modelele: VM-6, VF-6 până la 12.

 Notă: Utilizați setul HIL MOUNT BRKT KIT VF-LARGE (nr. piesă 30-12027A).

Curăţaţi complet panoul frontal deasupra uşilor.

Atașați BRACKET, HIL MOUNT [G] de BRACKET, LIGHT MOUNT ARM [C]. Utilizați (1) ȘURUB FBHCS DE 1/4"-20 X 1/2" [H] şi (1) piuliţă de 1/4-20.

Îndepărtaţi hârtia suport de pe banda adezivă [1] din partea inferioară a BRACKET, HIL MOUNT [G].

Instalaţi ansamblurile cu lumină deasupra uşilor principale. Utilizați (2) ȘURUBURI FBHCS de 1/4"-20 X 1/2 [H]. Împingeţi banda strâns pe panoul frontal.

Conectaţi cablurile de la ansamblurile cu lumină la CABLE, 24V EXT [E].

Puneţi CABLUL, 24 V EXT în compartimentul de comandă. Ataşaţi cablul la canalul cablului [3]. Folosiţi COLIERUL DE CABLU NEGRU 5.6 LG [N].

6

Conectați CABLUL, CONSOLA DE ILUMINARE DE MARE INTENSITATE [E] la P22 [1] pe PCB-ul I/O.

Efectuați acești pași pentru a instala BUTONUL DE ÎMPINGERE, NEGRU [D]:

  • Scoateţi mufa comutatorului [2] din consolă.
  • Instalați BUTONUL DE ÎMPINGERE, NEGRU [D].
  • Conectați CABLUL, COMANDA DE ILUMINARE DE MARE INTENSITATE [M] la BUTONUL DE ÎMPINGERE, NEGRU [D].
  • Conectați celălalt capăt al cablului de comandă la J8 [3] pe PCB-ul SKBIF.

7

Pentru a instala PUSH BUTTON, BLACK [D]:

  • Îndepărtați capacul consolei [1].
  • Scoateţi mufa comutatorului [2] din consolă.
  • Instalați PUSH BUTTON, BLACK [D].
  • Conectaţi CABLE, HIGH INTENSITY LIGHTING COMMAND [M] la PUSH BUTTON, BLACK [D].
  • Conectați celălalt capăt al cablului de comandă la J8 [3] pe PCB-ul SKBIF.

8

Apăsați [POWER ON].

Modificați Setarea 238, HIGH INTENSITY LIGHT TIMER, la 1.

Deschideţi uşile. Dacă sistemul HIL funcţionează corect, se aprind luminile.

Aşteptaţi un minut. Dacă sistemul HIL funcţionează corect, se sting luminile.

Modificați Setarea 238, HIGH INTENSITY LIGHT TIMER la preferința dvs.

Iluminare de mare intensitate 24 V - Instalare

AD0614

Introduction

Această procedură vă explică cum să instalați sistemele opționale 93-1000278 24VCC de iluminare de mare intensitate (HIL) pe VMcs și pe strunguri.

NOTĂ: Pentru comanda VF-6 la VF-14 93-1000523SETUL SUPORTULUI DE MONTARE HIL VF MARE pentru montarea lămpilor de iluminare de mare intensitate.

Compatibilitatea mașinii:

  • Unitatea de comandă de următoarea generaţie
  • Lumini de lucru LED de 24V

Unealtă necesară:

  • Cheie hexagonală de 1/4"
  • Cheie de 1/4", 3/8"

NOTĂ: 93-1000393 SISTEM DE RIDICARE UȘĂ AUTOMATĂ & HIL FREZĂ, STRUNG MIC/MEDIU trebuie comandat dacă montați HIL pe un VF-1/2 sau strung cu ușa automată deja montată.

NOTĂ: SUPORT DE MONTARE HIL, este numai pentru VF-6 până la 14. Este inclus în SETUL SUPORTULUI DE MONTARE HIL VF-MARE (nr. piesă 93-1000523).

High Intensity Lighting - Installation

1

Atașați BRACKET, LIGHT MOUNT ARM [C] la BRACKET, LIGHT MOUNT PIVOT [F]. Utilizaţi 1/4-20 LOCKNUT NYLN INSRT [I].

Atașați cablul de alimentare HIL [3] la BRACKET, LIGHT MOUNT ARM [C]. Utilizați (2) CABLE CLAMP 1/4 [K] și (2) NUT, 10-32 NYLON LOCK [L].

Faceți (2) din aceste ansambluri.

2

Pentru strunguri

NOTĂ: Dacă opțiunea pentru ușa automată a fost instalată cu opțiunea HIL, trebuie să montați o placă de ridicare pentru a evita interferențele.

Îndepărtați panoul de acoperire superior [1] din incintă, după cum este necesar pentru a obține acces la compartimentul de comandă.

Puneţi CABLE, 24V EXT [E] în compartimentul de comandă și prindeți-l de incintă. Utilizaţi CLEMA 7/16" [J], CABLE TIE BLK 5.6 LG [N], and CABLE TIE CLAMP 16 LBS [O].

Instalaţi WORKLIGHT, LED LAMP ASSEMBLY [B] deasupra uşilor principale. Utilizați (2) ȘURUBURI FBHCS de 1/4"-20 X 1/2 [H].

Conectaţi cablul lămpii la CABLE, 24V EXT [E].

NOTĂ: Faceți ordine și direcționați cablurile de alimentare. Pentru mașinile strung cu repornire, consultați pasul de mai jos.

Direcționări cablu de alimentare repornire strung

Direcționați cablurile de alimentare [1] prin capacele cablului conform figurii.







3

Pentru modelele: VF-1/2

NOTĂ: Dacă opțiunea pentru ușa automată a fost instalată cu opțiunea HIL, trebuie să montați o placă de ridicare [1] pentru a evita interferențele.

Imaginea afișează montarea plăcii de ridicare HIL din stânga. Placa [1] va trebui montată folosind FBHCS 1/4-20 X 1/2 LOCTITE [2] pe incinta superioară. Apoi veți monta HIL pe sistemul de ridicare folosind FBHCS 1/4-20 X 1/2 LOCTITE [3]



4

Pentru modelele VF-1/2:

Imaginea afișează montarea plăcii de ridicare HIL din dreapta. Placa [1] va trebui montată folosind FBHCS 1/4-20 X 1/2 LOCTITE [2] pe incinta superioară. Apoi veți monta HIL pe sistemul de ridicare folosind FBHCS 1/4-20 X 1/2 LOCTITE [3].



5

Pentru modelele: VM-6, VF-6 până la 14.

 Notă: Utilizați SETUL SUPORTULUI DE MONTARE HIL VF-MARE (nr. piesă 93-1000523).

Curăţaţi complet panoul frontal deasupra uşilor.

Atașați BRACKET, HIL MOUNT [G] de BRACKET, LIGHT MOUNT ARM [C]. Utilizați (1) ȘURUB FBHCS DE 1/4"-20 X 1/2" [H] şi (1) piuliţă de 1/4-20.

Îndepărtaţi hârtia suport de pe banda adezivă [1] din partea inferioară a BRACKET, HIL MOUNT [G].

Instalaţi ansamblurile cu lumină deasupra uşilor principale. Utilizați (2) ȘURUBURI FBHCS de 1/4"-20 X 1/2 [H]. Împingeţi banda strâns pe panoul frontal.

Conectaţi cablurile de la ansamblurile cu lumină la CABLE, 24V EXT [E].

Puneţi CABLUL, 24 V EXT în compartimentul de comandă. Ataşaţi cablul la canalul cablului [3]. Folosiţi COLIERUL DE CABLU NEGRU 5.6 LG [N].

6

Montaţi SURSA DE ALIMENTARE DE 100W [P] peste sursa de alimentare standard de 24 V folosind ŞURUBURI PPHS [R].

CONECTAȚI CABLUL DE ALIMENTARE [Q] la terminalele L, N și împământarea SURSEI DE ALIMENTARE DE 100W [P].

Direcționați celălalt capăt al CABLULUI SURSEI DE ALIMENTARE [Q] deasupra și SURSA DE ALIMENTARE DE 100W în josul traseului de cabluri din partea stângă și conectați-l la P22 pe PCB-ul I/O.

Conectaţi CABLUL PRELUNGITOR HIL [E] la terminalele V+ şi V- de pe SURSA DE ALIMENTARE DE 100W. Roşu la V+ şi negru la V-.

Important:  CABLUL PRELUNGITOR AL CABLULUI HIL [E] trebuie direcţionat de-a lungul panoului din stânga.  Nu treceţi cablul prelungitor prin traseul central cu cablurile de înaltă tensiune.

Important: Securizați toate cablurile şi asiguraţi-vă că firele nu sunt prinse de uşă.



7

Pentru a instala PUSH BUTTON, BLACK [D]:

  • Îndepărtați capacul consolei [1].
  • Scoateţi mufa comutatorului [2] din consolă.
  • Instalați PUSH BUTTON, BLACK [D].
  • Conectaţi CABLE, HIGH INTENSITY LIGHTING COMMAND [M] la PUSH BUTTON, BLACK [D].
  • Conectați celălalt capăt al cablului de comandă la J8 [3] pe PCB-ul SKBIF.

8

Apăsați [POWER ON].

Modificați Setarea 238, HIGH INTENSITY LIGHT TIMER, la 1.

Deschideţi uşile. Dacă sistemul HIL funcţionează corect, se aprind luminile.

Aşteptaţi un minut. Dacă sistemul HIL funcţionează corect, se sting luminile.

Modificați Setarea 238, HIGH INTENSITY LIGHT TIMER la preferința dvs.

Lumină de lucru și lumină de mare intensitate - Ghid de depanare - NGC

Revizia B – 5/2025

Introduction

Lămpile de lucru standard High Intensity Lighting (HIL) sunt:
  • Lămpi de 120VAC LED.
  • Lămpi de LED 24VDC.



Symptom Table

Simptom Cauze posibile Acțiuni corective
Lumina nu pornește. Problemă cu circuitul/priza GFCI.

Dacă mașina are un GFCI, verificați dacă GFCI este declanșat.
Dacă priza trebuie înlocuită, comandați următorul număr de piesă:

  • Pentru mașini cu lămpi LED de 120VAC: 74-1807
  • Pentru mașini cu lămpi LED de 24VDC: 74-0078
Problemă cu ansamblul LED. Verificați lumina pentru a depista eventualele semne de deteriorare. Verificați dacă există 120 V c.a. sau 24 V c.d. la conectorul fixatorului. Trebuie înlocuit dacă tensiunea este corectă, iar ledul nu funcționează. Dacă ledul clipește, aprinzându-se și stingându-se intermitent, repoziționați conexiunile. Dacă scintilațiile persistă, înlocuiți LED ansamblul.
Problemă cu lampa de lucru sau butonul momentan HIL. Mergeți la pagina Diagnosticare / Tastatură I/O  și comutați butonul. Verificați funcționarea comutatorului cu un ohmmetru pentru a vedea dacă bit-ul nu comută în Diagnosticare.
Cablul care trece de la butonul momentan HIL la SKBIF este cablat incorect. Consultați secțiunea Cablu buton HIL cablat incorect pentru detalii suplimentare.
Selectare incorectă a tensiunii de intrare la lampa de lucru sau la sursa de alimentare cu tensiune joasă HIL.

Localizați lampa de lucru de 24V/LVPS HIL lângă panoul din stânga și setați comutatorul de intrare a tensiunii la 115 V.

Urmați procedura de  înlocuire a lămpii de lucru de 24V - LVPS pentru instrucțiuni detaliate.
Lumina are scintilații. Problemă cu ansamblul LED. Verificați lumina pentru a depista eventualele semne de deteriorare. Verificați dacă există 120 V c.a. sau 24 V c.d. la conectorul fixatorului. Dacă tensiunea este corectă, iar ledul nu funcționează, acesta trebuie înlocuit. Dacă ledul clipește, aprinzându-se și stingându-se intermitent, repoziționați conexiunile. Dacă scintilațiile persistă, înlocuiți LED ansamblul.
Problemă cu direcționarea cablului HIL/lumină de lucru sau lipsă filtru de ferită. Acest lucru se aplică numai pentru HIL/ansamblurile cu lumină de lucru de 24VDC. Asigurați-vă că cablul HIL/luminii de lucru este poziționat pe partea stângă a incintei. De asemenea, asigurați-vă că există un filtru de ferită instalat pe cablul regen.
Pe VMC-urile medii (VF-3 până la VF-5), lampa mesei de lucru de 24V pâlpâie atunci când mașina este pornită sau când este comandată pentru a porni. Maşina are o sursă de alimentare de 100W pentru lămpile de lucru instalate. NU ÎNLOCUIȚI LAMPA DE LUCRU A MESEI.  Actualizați la sursa de alimentare de 200W,  comandați 93-3521 și urmați procedura Lampă de lucru 24V – LVPS – Înlocuire .

NOTĂ: Nu toate modelele VF-3 până la VF-5 cu opțiunea cu masă de lucru vor prezenta pâlpâirea luminii. În funcție de toleranțe/tensiuni, în unele scenarii, conectarea celor 3 lumini la sursa de alimentare de 100W nu ar cauza pâlpâirea luminilor, deoarece sursa de alimentare nu intră în modul de protecție la suprasarcină.
Alarmă 552  ÎNTRERUPĂTOR DE CIRCUIT DECLANȘAT GFCI incorect instalat Dacă mașina are lămpi de lucru de 120V sau HIL, asigurați-vă că priza este un GFCI.
Notă:  Mașinile cu lămpi de lucru de 24V și HIL nu necesită o priză GFCI.

Tripped Breaker/GFI Plug

Acțiune de corectare:

  • Verificați dacă CB2 (NGC) de pe PDIST PCB a fost declanșat. Resetați întrerupătorul, dacă este necesar.

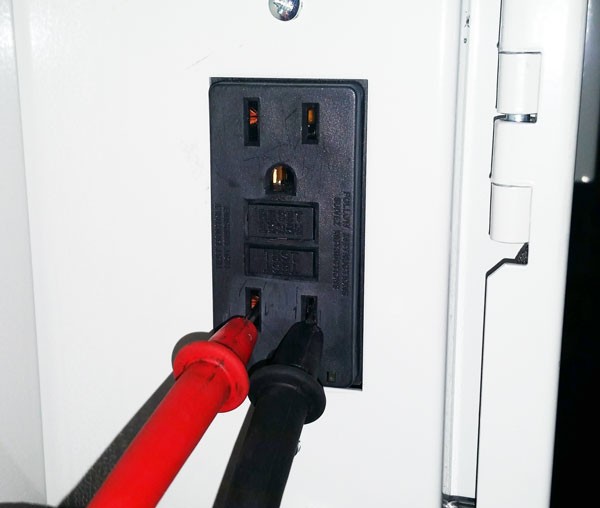

  • Deconectați orice element conectat la priza GFCI. Apăsați butonul [RESET] de pe priza GFCI. Măsurați tensiunea la fișă. Tensiunea trebuie să măsoare 120 V c.a. când butonul [RESET] este complet apăsat.
  • Dacă butonul [RESET] nu se cuplează complet, deconectați cablul de lumină:
    • Lampă de lucru: I/O P18-21 (NGC)
    • HIL: I/O PCB P22 (NGC)
  • Apăsați butonul [RESET] de pe priza GFCI din nou.
    • Dacă butonul [RESET] se cuplează complet și aveți 120 V c.a., fișa GFI funcționează corect. Verificați cablul și dispozitivele de fixare pentru a găsi cauza scurtcircuitului din circuitul de lumină.
    • Dacă butonul [RESET] nu se cuplează complet, priza GFCI este defectă. Înlocuiți priza GFCI.
  • După ce înlocuiți GFCI, dacă nu există încă tensiune, mergeți la

HIL Button Cable Incorrectly Wired

Simptom: După instalarea HIL, prin apăsarea butonului momentan de pe consolă nu se aprind luminile. Comutarea rapidă al celor doi pini inferiori de la J8 la SKBIF este

Cauză probabilă: Firele care merg la butonul momentan J8 de pe SKBIF trebuie să se conecteze la pinii mediani și inferiori. Dacă acestea ajung la pinii de sus și de mijloc, semnalul momentan nu va declanșa pornirea HIL.

Acțiune corectivă: Comandați piesa de înlocuire 33-4511.

Electrical Diagram

Diagramă LED 115VAC HIL/lumină de lucru.



Diagramă 24VDC HIL/lumină de lucru LED.

Lumină de lucru și lumină de mare intensitate - Ghid de depanare - NGC

Revizia B – 5/2025

Introduction

Lămpile de lucru standard High Intensity Lighting (HIL) sunt:
  • Lămpi de 120VAC LED.
  • Lămpi de LED 24VDC.



Symptom Table

Simptom Cauze posibile Acțiuni corective
Lumina nu pornește. Problemă cu circuitul/priza GFCI.

Dacă mașina are un GFCI, verificați dacă GFCI este declanșat.
Dacă priza trebuie înlocuită, comandați următorul număr de piesă:

  • Pentru mașini cu lămpi LED de 120VAC: 74-1807
  • Pentru mașini cu lămpi LED de 24VDC: 74-0078
Problemă cu ansamblul LED. Verificați lumina pentru a depista eventualele semne de deteriorare. Verificați dacă există 120 V c.a. sau 24 V c.d. la conectorul fixatorului. Trebuie înlocuit dacă tensiunea este corectă, iar ledul nu funcționează. Dacă ledul clipește, aprinzându-se și stingându-se intermitent, repoziționați conexiunile. Dacă scintilațiile persistă, înlocuiți LED ansamblul.
Problemă cu lampa de lucru sau butonul momentan HIL. Mergeți la pagina Diagnosticare / Tastatură I/O  și comutați butonul. Verificați funcționarea comutatorului cu un ohmmetru pentru a vedea dacă bit-ul nu comută în Diagnosticare.
Cablul care trece de la butonul momentan HIL la SKBIF este cablat incorect. Consultați secțiunea Cablu buton HIL cablat incorect pentru detalii suplimentare.
Selectare incorectă a tensiunii de intrare la lampa de lucru sau la sursa de alimentare cu tensiune joasă HIL.

Localizați lampa de lucru de 24V/LVPS HIL lângă panoul din stânga și setați comutatorul de intrare a tensiunii la 115 V.

Urmați procedura de  înlocuire a lămpii de lucru de 24V - LVPS pentru instrucțiuni detaliate.
Lumina are scintilații. Problemă cu ansamblul LED. Verificați lumina pentru a depista eventualele semne de deteriorare. Verificați dacă există 120 V c.a. sau 24 V c.d. la conectorul fixatorului. Dacă tensiunea este corectă, iar ledul nu funcționează, acesta trebuie înlocuit. Dacă ledul clipește, aprinzându-se și stingându-se intermitent, repoziționați conexiunile. Dacă scintilațiile persistă, înlocuiți LED ansamblul.
Problemă cu direcționarea cablului HIL/lumină de lucru sau lipsă filtru de ferită. Acest lucru se aplică numai pentru HIL/ansamblurile cu lumină de lucru de 24VDC. Asigurați-vă că cablul HIL/luminii de lucru este poziționat pe partea stângă a incintei. De asemenea, asigurați-vă că există un filtru de ferită instalat pe cablul regen.
Pe VMC-urile medii (VF-3 până la VF-5), lampa mesei de lucru de 24V pâlpâie atunci când mașina este pornită sau când este comandată pentru a porni. Maşina are o sursă de alimentare de 100W pentru lămpile de lucru instalate. NU ÎNLOCUIȚI LAMPA DE LUCRU A MESEI.  Actualizați la sursa de alimentare de 200W,  comandați 93-3521 și urmați procedura Lampă de lucru 24V – LVPS – Înlocuire .

NOTĂ: Nu toate modelele VF-3 până la VF-5 cu opțiunea cu masă de lucru vor prezenta pâlpâirea luminii. În funcție de toleranțe/tensiuni, în unele scenarii, conectarea celor 3 lumini la sursa de alimentare de 100W nu ar cauza pâlpâirea luminilor, deoarece sursa de alimentare nu intră în modul de protecție la suprasarcină.
Alarmă 552  ÎNTRERUPĂTOR DE CIRCUIT DECLANȘAT GFCI incorect instalat Dacă mașina are lămpi de lucru de 120V sau HIL, asigurați-vă că priza este un GFCI.
Notă:  Mașinile cu lămpi de lucru de 24V și HIL nu necesită o priză GFCI.

Tripped Breaker/GFI Plug

Acțiune de corectare:

  • Verificați dacă CB2 (NGC) de pe PDIST PCB a fost declanșat. Resetați întrerupătorul, dacă este necesar.
  • Deconectați orice element conectat la priza GFCI. Apăsați butonul [RESET] de pe priza GFCI. Măsurați tensiunea la fișă. Tensiunea trebuie să măsoare 120 V c.a. când butonul [RESET] este complet apăsat.
  • Dacă butonul [RESET] nu se cuplează complet, deconectați cablul de lumină:
    • Lampă de lucru: I/O P18-21 (NGC)
    • HIL: I/O PCB P22 (NGC)
  • Apăsați butonul [RESET] de pe priza GFCI din nou.
    • Dacă butonul [RESET] se cuplează complet și aveți 120 V c.a., fișa GFI funcționează corect. Verificați cablul și dispozitivele de fixare pentru a găsi cauza scurtcircuitului din circuitul de lumină.
    • Dacă butonul [RESET] nu se cuplează complet, priza GFCI este defectă. Înlocuiți priza GFCI.
  • După ce înlocuiți GFCI, dacă nu există încă tensiune, mergeți la

HIL Button Cable Incorrectly Wired

Simptom: După instalarea HIL, prin apăsarea butonului momentan de pe consolă nu se aprind luminile. Comutarea rapidă al celor doi pini inferiori de la J8 la SKBIF este

Cauză probabilă: Firele care merg la butonul momentan J8 de pe SKBIF trebuie să se conecteze la pinii mediani și inferiori. Dacă acestea ajung la pinii de sus și de mijloc, semnalul momentan nu va declanșa pornirea HIL.

Acțiune corectivă: Comandați piesa de înlocuire 33-4511.

Electrical Diagram

Diagramă LED 115VAC HIL/lumină de lucru.



Diagramă 24VDC HIL/lumină de lucru LED.
