TRT210



230mm傾斜回転テーブル
  • 1 スピンドル
  • 230 mm プラッタサイズ
  • 210 ft-lb 最大トルク
  • 100 °/sec 最大速度

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* Vモデルの機械はCNYのみの価格設定となっています
各機種の比較
構築と価格
販売代理店に問い合わせる

技術ドキュメント

標準機能

使用可能オプション

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

Automation Options

再設計されたTRT210傾斜回転テーブルは、平均的なジョブショップにお手頃価格で5軸能力をプラスするだけでなく、旧機種より小型で取り付け場所を柔軟に決めることができます。TRT210を完全に再設計し、よりコンパクトに仕上げ、中型ミルに使いやすい5軸ソリューションを提供できるようにしました。この最新ユニットは機械のテーブルの片側に簡単に収まり、予備の固定やビスを置くスペースを確保できます。

注記: 第4軸・第5軸を正確に操作するには、第4軸および第5軸駆動とNGCソフトウェアバージョン100.19.000.1100以降を搭載したHaasミルが必要です。

  • お使いの機械に4軸・5軸能力をプラス
  • 中型のミルに簡単に収まるコンパクトなサイズ
  • 利用可能な代替プラッタ：ゼロポイント、A1-6、Tスロット
  • Haas機械に簡単にプラグアンドプレイ接続
  • 業界随一の性能と能力
  • 米国製



HAASのビスオプションと設定チャート

エアビス | 油圧ビス | 電動ビス

そうです! 新しいHAAS回転製品は、 古いHAAS機でも利用できます。

新しいHaas回転製品はすべて、最新および最近のHaasモデルとシームレスに統合するように設計されており、最新世代のサーボモーターと組み合わせて最高の性能を得ることができます。
新しいHaas回転製品を旧型のHaas機で使用する場合、追加費用が必要になりますが、その大半は前の世代のサーボモーターと組み合わせることができます。詳しくは、最寄りのHFOまでお問い合わせください。

お客様の声

TooHighPsiの性能

「このビデオでは、5軸「削り屑」操作と8分の1インチエンドミルを使って燃料レールセットの内部のバリ取りを行っています。これらの部品のクリーンアップは非常に難しく、レール内にバリがないことが非常に重要であるため、通常、これには多くの工数がかかります。Haasの機械の用途が広さことには本当に感謝しており、新しいパーツが出る度にさらに快適でかつ複雑になることを常に楽しみにしています。また、すぐにショップに別のパーツが加わるのが待ちきれません。」  - マイケル・シター・ジュニア

ビデオ

TRT210の概要

Haas TRT210は、Haasの中型機械のコンパクトな第4軸および第5軸加工に最適なプラグアンドプレイのオプションです。

  • 標準の230mmボルト穴プラッタ
  • 最大速度100度/秒
  • 精度は傾斜軸で±- 25秒角、 回転軸で± 15秒角

再設計されたTRT210

再設計されたTRT 210傾斜回転テーブルは、5軸機能を平均的なジョブショップが手の届く範囲内に収め、新しく小型化したことにより、従来よりも取付けの際の柔軟性が向上しています。

TRT210は完全に再設計され、中型のミルにふさわしい、よりコンパクトで汎用性の高い5 軸ソリューションを開発しました。

傾斜ロータリーモデルガイド

どこから始めていいかわかならい？

このビデオモデルガイドでお客様のニーズに一番合うモデルを見つけてください！

関連製品

狭い加工範囲

Haas TRT160

TRT160

160mm傾斜回転テーブル

  • 1 スピンドル
  • 160 mm プラッタサイズ
  • 112 ft-lb 最大トルク
  • 104 °/sec 最大速度

詳細情報はこちら… Build & Price

より大きな振り

Haas TR210

TR210

210mm 2軸トラ二オンテーブル

  • 1 スピンドル
  • 210 mm プラッタサイズ
  • 210 ft-lb 最大トルク
  • 60 °/sec 最大速度

詳細情報はこちら… Build & Price

大型プラッタ

Haas TRT310

TRT310

310mm傾斜回転テーブル

  • 1 スピンドル
  • 310 mm プラッタサイズ
  • 300 ft-lb 最大トルク
  • 75 °/sec 最大速度

詳細情報はこちら… Build & Price

TRT210用プラッタ オプション

複数のスタイルのプラッタをご用意しています

ボルト穴

A1-6

ゼロポイント

Product Image

T-Slot Platter, 210 (T-SLOT PLATTER-210)

TRT210およびUMC-350HD用のプラッタオプション


詳細情報はこちら…
Product Image

A1-A6 Platter, 210 (A1-A6 PLATTER-210)

TRT210およびUMC-350HD用のプラッタオプション


詳細情報はこちら…
Product Image

Zero Point Kit, Manual (ZERO PNT KIT-MANUAL)

TRT210およびUMC-350HD用手動保持具システム


詳細情報はこちら…
Product Image

Zero Point Kit, Auto (ZERO PNT KIT-AUTO)

TRT210およびUMC-350HD用自動保持具システム


詳細情報はこちら…
Product Image

75 mm Air Vise Kit, Auto (75MM AIR VISE-AUTO)

TRT160、TRT210、UMC-350HD用自動空圧式ビスキット


詳細情報はこちら…
Product Image

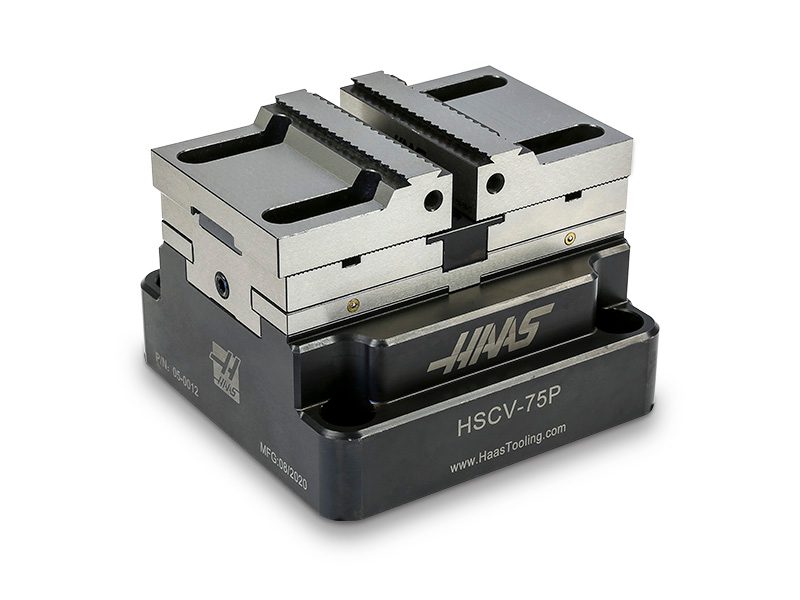

75 mm Air Vise Kit, Manual (75MM AIR VISE-MANUAL)

TRT160、TRT210、UMC-350HD用手動空圧式ビスキット


詳細情報はこちら…

エアークランプ対応装備

Haas TRT210傾斜回転テーブルでアフターマーケットの空圧式クランプシステムを操作できるようにする2つのエアークランプ対応装備が利用可能です。両装備には、空圧式ロータリーユニオン、および回転プラッタの中心を通る2つの補助エアーポートを設置するのに必要なすべてのハードラインが付属しています。手動装備には、トグルバルブと、Haasエアビスを手動で作動させる場合に必要なエアラインが付属しています。自動装備には、フットペダルと、Haasエアビスを自動的に作動させるMコード（M70、M71）が付属しています。

手動装備を見る
自動装備を見る
Haas TRT210ゼロポイント保持具オプション
Haasの第5軸TRT210傾斜回転テーブル用のゼロポイント保持具オプションをご覧ください。これらのオプションキットは、部品固定具をサポートする交換可能なプラッタの積載方法に応じて、手動と自動の両バージョンがあります。
HAASロータリーの回転を素早く戻す
ここでは、Haasロータリーをお使いのお客様が経験する、よくある問題をマークが解決します。ロータリーを素早くゼロに戻すにはどうすればいいでしょうか？
安全な工具交換位置をプログラミングするには？
安全な工具交換位置を指定して、お使いの固定具やロータリーとの工具の衝突を防ぐ方法をマークがご紹介します。シンプルなプログラムで実現でき、Mコードにリファレンスします。
G47/G107で行うシリンダー刻印
カムシステム不要で、Haasミルに第4軸刻印を手動で簡単にプログラムできます。G47およびG107を使うと、これまでになく簡単にシリンダー型部品に刻印を施すことができます。
Platter S.A.E METRIC
プラッタ径 9.10 in 230 mm
プラッタ上の最大重量 200 lb 91.0 kg
最大パーツスウィング 14.5 in 368 mm
穴パターン (2) 6-bolt patterns (2) 6-bolt patterns
Spindle - A (tilt) S.A.E METRIC
最大速度 80 °/sec 80 °/sec
最大トルク 300 ft-lbf 407 Nm
バックラッシュ 30 arc-sec 30 arc-sec
中心高さ 7.650 in 193.31 mm
ギア比 90:1 90:1
タイミング 2:1  2:1
100psi/6.9バールでのブレーキトルク 425 ft-lbf 576 Nm
Spindle - B (rotary) S.A.E METRIC
最大速度 100 °/sec 100 °/sec
最大トルク 210 ft-lbf 285 Nm
最大ランアウト 0.0005 in 0.013 mm
バックラッシュ 30 arc-sec 30 arc-sec
中心高さ 7.025 in 178.44 mm
パイロットボア径 2.0000 in 50.800 mm
ギア比 90:1 90:1
タイミング 2:1  2:1
100psi/6.9バールでのブレーキトルク 200 ft-lbf 271 Nm
Indexing - A (tilt) S.A.E METRIC
旅行 120 ° to 120- ° 120 ° to 120- °
最大回転／ステップ ± 120 ° ± 120 °
分解能 0.001 ° 0.001 °
精度 (±) ± 25 arc-sec ± 25 arc-sec
再現性 10 arc-sec 10 arc-sec
Indexing - B (rotary) S.A.E METRIC
旅行 360 ° 360 °
最大回転／ステップ（回転制御使用時） 999.999 ° 999.999 °
分解能 0.001 ° 0.001 °
精度 (±) ± 15 arc-sec ± 15 arc-sec
再現性 10 arc-sec 10 arc-sec
一般 S.A.E METRIC
出力要件 115 VAC ± 10% @ 15 A 115 VAC ± 10% @ 15 A
動作温度（最大周囲温度） 100 °F 38 °C
Air Requirements S.A.E METRIC
最大空気圧 150 psi 10.3 bar
Dimensions - Shipping S.A.E METRIC
輸出用クレート 35 in x 23 in x 22 in 89 cm x 58 cm x 56 cm
重量 480 lb 218.0 kg
HAASロータリー Haas機械が ロータリーフィットタイプ 警告
TRT210 EC-1600 ぴったり適合する
TRT210 EC-1600ZT ぴったり適合する
TRT210 VF-10/40 ぴったり適合する
TRT210 VF-10/50 ぴったり適合する
TRT210 VF-11/40 ぴったり適合する
TRT210 VF-11/50 ぴったり適合する
TRT210 VF-12/40 ぴったり適合する
TRT210 VF-12/50 ぴったり適合する
TRT210 VF-3 ぴったり適合する
TRT210 VF-3SS ぴったり適合する
TRT210 VF-3SSYT ぴったり適合する
TRT210 VF-3YT ぴったり適合する
TRT210 VF-3YT/50 ぴったり適合する
TRT210 VF-4 ぴったり適合する
TRT210 VF-4SS ぴったり適合する
TRT210 VF-5/40 ぴったり適合する
TRT210 VF-5/40XT ぴったり適合する
TRT210 VF-5/50 ぴったり適合する
TRT210 VF-5/50XT ぴったり適合する
TRT210 VF-5SS ぴったり適合する
TRT210 VF-6/40 ぴったり適合する
TRT210 VF-6/50 ぴったり適合する
TRT210 VF-6SS ぴったり適合する
TRT210 VF-7/40 ぴったり適合する
TRT210 VF-7/50 ぴったり適合する
TRT210 VF-8/40 ぴったり適合する
TRT210 VF-8/50 ぴったり適合する
TRT210 VF-9/40 ぴったり適合する
TRT210 VF-9/50 ぴったり適合する
TRT210 VM-3 ぴったり適合する
TRT210 VM-6 ぴったり適合する
TRT210 VF-4-I ぴったり適合する
TRT210 VF-4-V ぴったり適合する
TRT210 VF-4-EU ぴったり適合する
TRT210 VF-4-SE ぴったり適合する
TRT210 VF-4SS-V ぴったり適合する
TRT210 VF-6SS-V ぴったり適合する
TRT210 VF-5/40-I ぴったり適合する
TRT210 VF-3-V ぴったり適合する
TRT210 VF-3SS-V ぴったり適合する
TRT210 GR-510 適合する代替え品：要注意 適合する代替え品：要注意 このロータリーは特にこの機械に合いますが、サブプレートや代替Tスロットのような適切な位置決めをする追加の固定具が必要になる場合があります。
TRT210 GR-712 適合する代替え品：要注意 適合する代替え品：要注意 このロータリーは特にこの機械に合いますが、サブプレートや代替Tスロットのような適切な位置決めをする追加の固定具が必要になる場合があります。
TRT210 MINIMILL2 適合する代替え品：要注意 適合する代替え品：要注意 このロータリーは特にこの機械に合いますが、サブプレートや代替Tスロットのような適切な位置決めをする追加の固定具が必要になる場合があります。
TRT210 SMINIMILL2 適合する代替え品：要注意 適合する代替え品：要注意 このロータリーは特にこの機械に合いますが、サブプレートや代替Tスロットのような適切な位置決めをする追加の固定具が必要になる場合があります。
TRT210 TM-3 ぴったり適合する
TRT210 TM-3P ぴったり適合する
TRT210 VF-1 ぴったり適合する
TRT210 VF-2 ぴったり適合する
TRT210 VF-2-I ぴったり適合する
TRT210 VF-2-SE ぴったり適合する
TRT210 VF-2-V ぴったり適合する
TRT210 VF-2SS ぴったり適合する
TRT210 VF-2SS-V ぴったり適合する
TRT210 VF-2SSYT ぴったり適合する
TRT210 VF-2YT ぴったり適合する
TRT210 VM-2 ぴったり適合する
TRT210 VF-2YT-EU ぴったり適合する
TRT210 VF-2SSYT-EU ぴったり適合する
TRT210 VF-14/40 ぴったり適合する
TRT210 VF-14/50 ぴったり適合する
TRT210 TM-2 ぴったり適合する
TRT210 TM-2P ぴったり適合する
TRT210 VF-2SSYT-UK ぴったり適合する
TRT210 VF-4SS-UK ぴったり適合する
TRT210 VF-4SS-EU ぴったり適合する
TRT210 VF-2YT-V ぴったり適合する
TRT210 VF-2SSYT-V ぴったり適合する
TRT210 VF-5SS-V ぴったり適合する
TRT210 VF-5/40-V ぴったり適合する
