デスクトップミルと旋盤 - PCBボード - 交換

AD0562

Introduction

この手順では、デスクトップペンダント、デスクトップミル、およびデスクトップ、の旋盤制御ボックスのPCBボードを交換する方法を示します。



この手順は次のサービスキットに適用されます。

  • 93-32-3097A SVCキット テーブルトップシミュレーターCCA - デスクトップペンダント
  • 93-32-3197  SVキットDB25メスブレークアウトCCA - デスクトップミル
  • 93-3436 テーブルトップ旋盤 SVCキット - デスクトップ旋盤

注意： 93-32-3097Aテーブルトップアダプターは、すべてのデスクトップミルとデスクトップ旋盤に適用できるようになりました。

注記：PCBボードを取り扱うときは、帯電防止手袋を着用してください。

93-32-3097A Replacement

1

 [POWER OFF]を押します。

デスクトップミルまたはデスクトップ旋盤のプラグを抜きます。

 注意： ペンダントとミルの間に電流が流れるので、必ずコントロールペンダントとデスクトップミルの電源コードを両方とも抜いてください。

2

コントロールペンダントの背面パネルから8本のフィリップスの頭ネジ[1]を取り外し、パネルを取り外します。

図に示されたPCBボードを取り外します[2]。

3

PCBに取り付けられている各ケーブルに識別ラベルを貼ります[1]。これにより、取り付けが簡単になります。これらのケーブルを取り外します。

スタンドオフから4本のネジを外して、PCBボードを取り外します[2]。

交換用のPCBボードをインストールし、４本のネジをスタンドオフに再度取り付けます。

すべてのケーブルを交換用のPCBに接続します。

 警告： PCBを慎重に比較して、各ケーブルが正しい位置に取り付けられていることを確認します。各ケーブルを正しく取り付けないと、PCBは正しく動作しません。

4

背面パネルを戻してプラスネジ（x 8）で留ます。

機械とコントロールペンダントを差し込みます。

 [POWER ON] を押して、 機械操作をテストします。

93-32-3197 DB25 Breakout Replacement

1

 [POWER OFF]を押します。

デスクトップミルのプラグを抜きます。

 注意： コントロールペンダントとデスクトップミルの間で電流が流れるので、必ず両方とも電源コードを抜いてください。

2

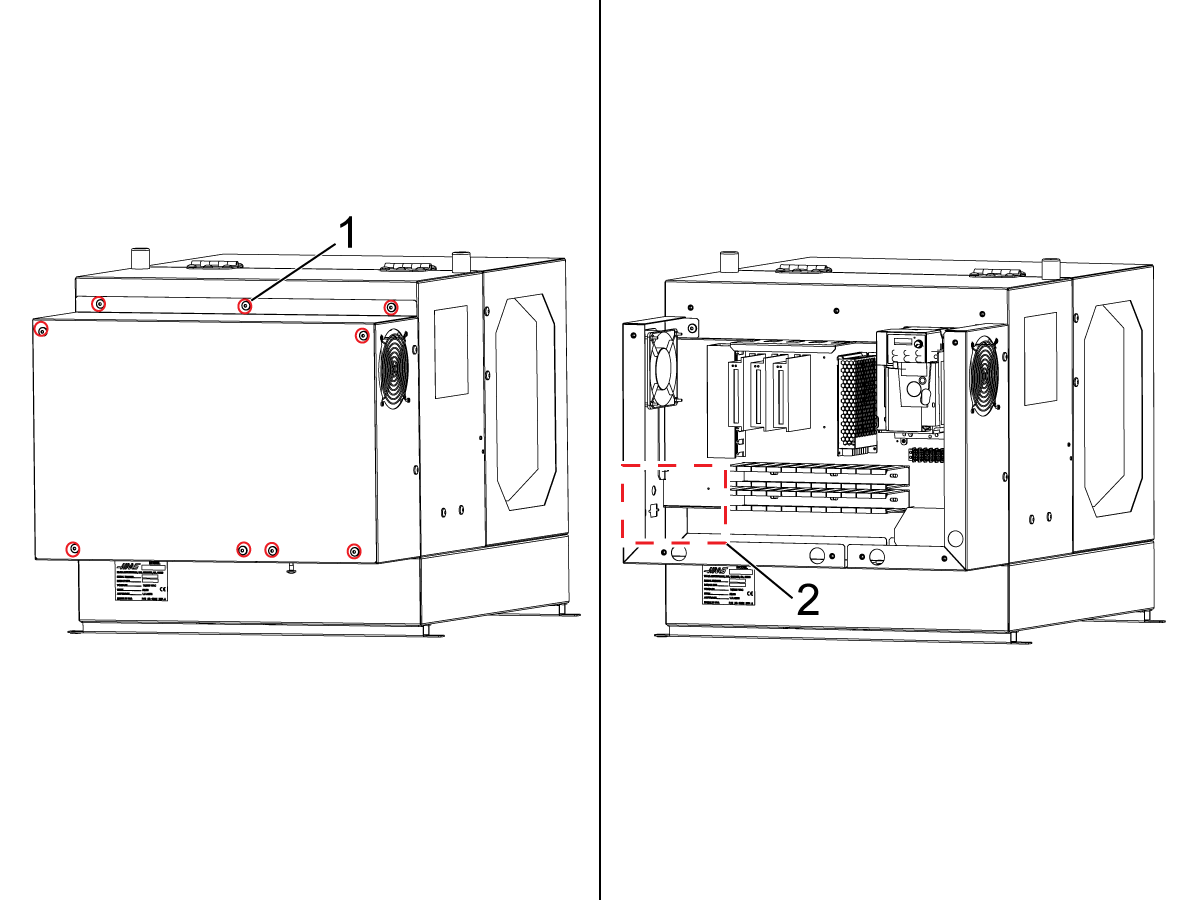

背面パネルからBCHS 6-32インチ [1]（x 9）を取り外し、パネルを取り外します。

図に示すように左側からPCBボードを取り外します[2]。

3

PCBに取り付けられている各ケーブルに識別ラベルを貼ります。これにより、取り付けが簡単になります。これらのケーブルを取り外します。

CONTROL CBL 1 というラベルの付いたDB25ケーブル[10]から2本のスタンドオフボルトを取り外して、PCBボードを取り外します。

交換用のPCBボードをインストールし、スタンドオフボルトを手で締めます。

すべてのケーブルを交換用のPCBに接続します。

[1] AMP SIG X

[2] AMP SIG Y

[3] AMP SIG Z

[4] 12Vリレー

[5]ドアSW

[6] INVTR SIG

[7] X ホームSW

[8] Y ホームSW

[9] Z ホームSW

 警告： PCBを慎重に比較して、各ケーブルが正しい位置に取り付けられていることを確認します。各ケーブルを正しく取り付けないと、PCBは正しく動作しません。

4

背面パネルを戻してプラスネジ（x 8）で留ます。

機械とコントロールペンダントを差し込みます。

 [POWER ON] を押して、 機械操作をテストします。

93-3436 Tabletop Lathe Adapter Replacement

1

 [POWER OFF]を押します。

デスクトップ旋盤のプラグを抜きます。

 注意： ペンダントとミルの間に電流が流れるので、必ずコントロールペンダントとデスクトップミルの電源コードを両方とも抜いてください。

2

背面パネルからBCHS 6-32インチ [1]（x 9）を取り外し、パネルを取り外します。

図に示すように左側からPCBボードを取り外します[2]。

3

PCBに取り付けられている各ケーブルに識別ラベルを貼ります。これにより、取り付けが簡単になります。これらのケーブルを取り外します。

CONTROL CBL 1 というラベルの付いたDB25ケーブル[10]から2本のスタンドオフボルトを取り外して、PCBボードを取り外します。

交換用のPCBボードをインストールし、スタンドオフボルトを手で締めます。

すべてのケーブルを交換用のPCBに接続します。

[1] RLY/PSモニター

[2] AMP SIG X

[3] AMP SIG TT

[4] AMP SIG Z

[5] VFD SIG

[6] X ホームSW

[7]ドアSW

[8] TTホームSW

[9] Z ホームSW

[10] SP ENC

警告：PCBを慎重に比較して、各ケーブルが正しい位置に取り付けられていることを確認します。各ケーブルを正しく取り付けないと、PCBは正しく動作しません。

4

背面パネルを戻してプラスネジ（x 8）で留ます。

機械とコントロールペンダントを差し込みます。

 [POWER ON] を押して、 機械操作をテストします。
