Anchoring Instructions (Compact Version) - AD0456

サービス ホーム 手順 アンカーリング手順(ドロップイン拡張)- AD0456
Recently Updated Last updated: 11/14/2023

アンカーリング手順(ドロップイン拡張)


AD0456

アンカーリング手順(ドロップイン拡張)- AD0456

- セクションに移動 - 1. はじめに 2. ビデオによる説明 3. アンカーテンプレートの配置 4. 穴を開けてアンカーを設定 5. 機械の設置 6. アンカーリングストラップの取り付け 7. シートメタル製アンカーブラケットの取り付け 8. HRP-2およびHRP-3フロアプレートのアンカーリング (3 ステップ) Back to Top

はじめに

この手順では、ドロップイン拡張式のアンカーをHaas CNCに取り付ける方法を示します。

注意:機械が2020年1月より前に製造されたか、またはVSまたはHDCシリーズの機械である場合は、エポキシスタイルのアンカーリング手順(AD0212)を参照してください ここをクリック。

この手順は次のサービスキットに適用されます。

ミル 旋盤
モデル 部品番号 モデル 部品番号
DT/DM 93-1000601 ST-10/10Y/15/15Y 93-1000378
VF-1/2、VF-2TR、VF-2SS 93-1000534 ST-10L/10LY/15L/15LY 93-1000855
VF-2YT, VF-2SSYT, VM-2 93-1000549 ST-20/25/20Y/25Y 93-1000552
 VF-3/3SS, VF-4/4SS 93-1000550 ST-20L/20LY/25L/25LY/28L/28LY 93-1001005
VF-3YT/3YTSS, VF-3YT/50, VF-5/40, VF-5/40TR, VF-5/40XT, VF-5SS, VF-5/50,
VF-5/50TR、VF-5/50XT、VM-3、VMT-750
93-1000548 ST-30/35/30Y/35Y、DS-30Y(再起動のみ) 93-1000541
VF-6/40、VF-6SS、VF-6/40TR、VF-7/40、VF-6/50、VF-6/50TR、VF-7/50、VM-6
(8つのレベリングフィートを備えたベース)
93-1000547 ST-40 93-1000540
VF-8/40、VF-9/40、VF-8/50、VF-9/50、VR-8、VR-9
(8つのレベリングフィートを備えたベース)
93-1000546 ST-40L 93-1000539
VF-10/40、VF-12/40、VF-10/50、VF-12/50
(8つのレベリングフィートを備えたベース)
93-1000545 ST-50/55 93-1000538
VF-11/40、VF-11/50、VR-11
(8つのレベリングフィートを備えたベース)
93-1000544 TL-1 93-1000537
VF-6/6TR/6SS/7/10/12 40T & 50T、VM-6の両方
(6つのレベリングフィートを備えたベース)
93-1000999 TL-2 93-1000536
VF-8/9/11/14 40T & 50T、VR-8/9/11/14の両方
(6つのレベリングフィートを備えたベース)
93-1001000
VS-3 93-1000870
UMC-350HD 93-1000780
UMC-500/SS 93-1000379
UMC-750/SS (NON REBOOT) 93-1000380 パレットプール
UMC-750/SS (REBOOT)  93- 1000381 UMC-500PP 93-3526
UMC-1000/SS (REBOOT) 93- 1000381 UMC-750PP (V1) 以下の注意書きを参照してください
UMC-1250/SS 93-1000644 UMC-750PP (V2) 93-3527
UMC--DUO/SS-DUO 93-1000871 UMC-1000PP (V2) 93-3527
GM-2-3AX 93-1000574 EC-400PP 93-3525
GM-2-5AX 93-1000542 VF-2YTPP 以下の注意書きを参照してください
GR-510 93-1000574
GR-712 93-1000574
EC-400/VC-400 93-1000567
EC-1600 / UMC-1600H 93-1000535
EC-630 93-1000856
注:現在、次のモデル用の93-xxxxサービスキットはありません。
  • (30-12644B + 96-0316A) UMC-750 パレットプール (V1)
  • (30-12644B + 96-0364) VF-2YTパレットプール

個別の部品を注文する必要があります。 在庫については、最寄りのHAASファクトリーアウトレットにお問い合わせください。

必要な工具:

  • ペイントマーカー
  • ペインターテープ
  • パイプクリーナーブラシ
  • 5 ポンド 大ハンマー
  • SDS プラスハンマードリル
    注:SDS プラスハンマードリルの定格は1"ビットである必要があります。

ビデオによる説明

アンカーテンプレートの配置

  1. 機械アンカーテンプレート [1] を展開します。
  2. 中心線と提供されている参照シートの寸法を使用して、最も近い許容可能な障害物までの距離を測定します。
  3. 位置が決まったら、アンカーリングテンプレート [2] のコーナーを基礎にテープで留めます。 テンプレートはできるだけ平らにしてください。
  4. テンプレート [3] の切り抜き領域の基礎をスプレー塗装します。
  5. 塗料を 5〜10 分間乾燥させます。
  6. アンカーテンプレート [1] を削除します。

注意: VSシリーズには以下のリンクを使用してください。マシンアンカーテンプレートは利用できません。1:1の比率で印刷する

アンカーフットプリント

穴を開けてアンカーを設定

以下の手順では、提供されている SDS プラススタイルドリルを使用します。

  • 深さ各 2.00~2.25" で、指定した数の5/8"穴を開けます。
    • ドリルビットは基礎に垂直である必要があります。
  • パイプクリーナーで穴を掃除してください。
  • 圧縮空気と掃除機を使用して穴をきれいにします。
  • レベリングパッドの数だけ繰り返します。
  • 穴をテープで覆い、他の穴を開けている間に不要な破片が入るのを防ぎます。
  • ハンマー [2] を使用して、ドロップインアンカー [1] をコンクリート [3] に揃えます。

    注: アンカーを押し込むのにセット工具を使用しないでください。
  • 付属の設定工具 [1] とハンマー [2] を使用して、アンカーをコンクリートに固定します。
  • アンカーが同じ高さに [3] 固定されていることを確認します。設定工具をゲージとして使用します。
    注: アンカー [4] を穴の奥まで押し込み過ぎないように注意してください。

機械の設置

  1. アンカーが設定されたら、スプレーペイントされた照準線にレベリングパッドを置きます。
  2. 機械をレベリングパッドの上に置きます。
  3. 機械の高さを設定します。
  4. 機械を水平にします。
  5. 機械のロックナットを締めます。

アンカーリングストラップの取り付け

  1. スラストプレートを基礎と [1] 同一面になるようにに配置します。
  2. 2 つのロックナットを使用して、スタッド [2] をアンカーの位置にねじ込みます。
  3. スラストプレートの上にある 1/2-13 六角ボルト [3] に 1/2-13 六角ナットを置きます。
  4. アンカーリングストラップ [4] を取り付けます。
  5. ワッシャ [5] をねじロッドに置きます。
  6. 1/2-13 六角ナット [6] をねじロッドにねじ込みます。
  7. アンカーリングストラップ [7] がクランプされた鋳物面と平行であることを確認してください。
  8. 1/2-13 六角ナットを 25 ft-lbs(34 nm)のトルクで締めます。

アンカーストラップ [1] が六角ナット [2]と機械のベース [3] 上で水平であることを確認します。

注意: ネジ山付きスタッド[4]が床に対して垂直で、曲がっていないことを確認してください。

画像[1]に示すように、ベースに溶接されたねじ山スタッドが曲がっていないことを確認してください。

これが発生した場合は、アンカー穴がまっすぐに開けられていることを確認し、必要に応じてそれらを再ドリルします。

注意:UMC-1250/SSには、ベースフットにアンカーリングフィンガーはありません。アンカーリングレイアウトで示された穴は、画像に示されているように、ベースフランジの下に固定されます。画像[1]は機械の前面、画像[2]は機械の背面です。

シートメタル製アンカーブラケットの取り付け

これらの手順は、APLまたはHaasロボットパッケージ用のシートメタル製アンカーブラケットまたはフェンスポストの取り付けに使用されます。

注:これらのアセンブリにはアンカーテンプレートは含まれていません。ブラケットとフェンスポストのアンカー穴は、アンカー穴の位置を決めるために使用されます。設置場所は、設置手順書のレイアウトに記載されています。

1. ラッチトグルのクランプをロボットの引き出し式カートとシートメタル製アンカーブラケットの前面に取り付けます。

2. ラッチトグルのクランプをロボットの引き出し式カートとシートメタル製アンカーブラケットの背面に取り付けます。

3. シートメタル製アンカーブラケットまたはフェンスポストの穴は、アンカー穴の位置に印をつけるために使用されます。

4. 上記の 「ドリルで穴を開けアンカーを設定する」手順を使ってアンカーを取り付けた後、アンカーハードウェアを取り付けます。

HRP-2およびHRP-3フロアプレートのアンカーリング

1

HRP-2とHRP-3は両方ともプレートに取り付けることを想定しています。

付属のアイボルトを使用してプレートを持ち上げ、所定の位置に移動します。プレートが正しい位置にあり、機械に対して直角になっていることを確認してください。配置情報は、HRP-2ミル 旋盤 UMCおよびHRP-3ミル 旋盤 の取り付けガイドに記載されています。

必要な工具:

  • ペイントマーカー
  • パイプクリーナーブラシ
  • 5 ポンド 大ハンマー
  • SDS プラスハンマードリル
  • SDSプラスドリルビット
  • アンカーのドロップイン

注:  SDS プラスハンマードリルの定格は 1" ビットである必要があります。

ペイントマーカーとSDSプラスハンマードリルを除き、必要なすべての材料が付属しています。

2

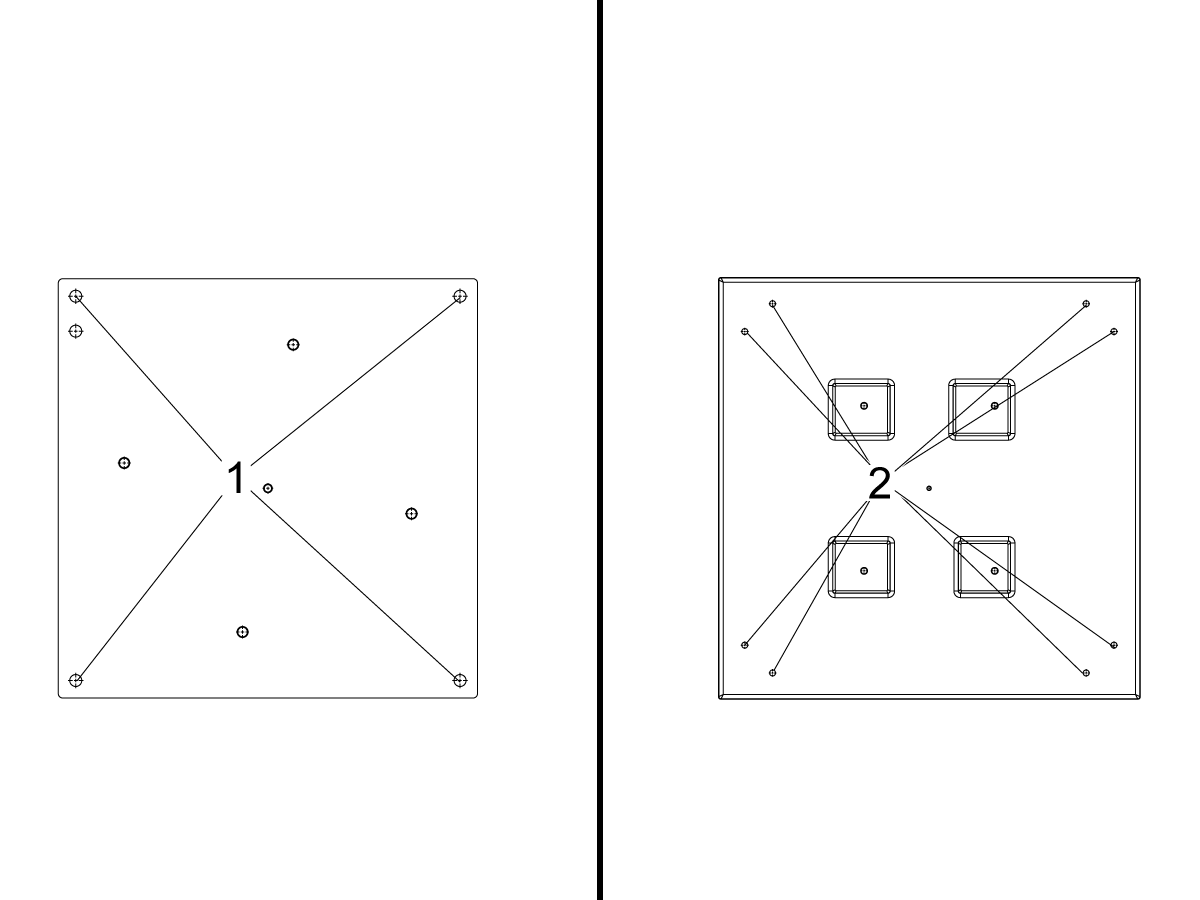

穴を開ける必要がある場所に印を付けます。HRP-2には4つの穴[1]を開ける必要があり、HRP-3には8つの穴[2]を開ける必要があります。

プレートが邪魔にならないように動かし、ドリルで穴を開け、ドロップインアンカーを取り付けます。

ドロップインアンカーの穴をドリルで開ける方法の説明については、ページ上部のビデオを参照してください。

穴を開けて清掃した後、「ドリルで穴を開けてアンカーを設定する」セクションおよび「ドロップインアンカーの設定方法」のビデオの手順に従ってください。

3

プレートを元の位置に戻し、付属のボルト[1] 40-1661 とワッシャ 45-1656 を使用して、プレートを25 ft-lbでねじ込みます。
