この手順では、ハブを備えたエンコーダーを取り外して取り付ける方法を説明します。この手順は、40 テーパーまたは50 テーパーのハブ付きスピンドルエンコーダーを備えた VMC およびHMC で実行します。

シャフト付きのエンコーダーには、この手順を取らないでください。シャフト付きの光学式エンコーダーがある場合は、 40/50 テーパースピンドル - 光学式エンコーダーの交換をご参照ください。

[POWER OFF] を押します。

メイン回路ブレーカーを オフ の位置に設定します。

メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

必要に応じて、スピンドルヘッドカバーを取り外します。

エンコーダーのカバー [3] を取り付けている 3 本のねじ [1] と 3 個のワッシャ [2] を取り外します。

エンコーダーカバーを取り外します。

エンコーダーケーブル [4] の接続を外します。

カラークランプの 2 本のねじ [1] を緩めます。

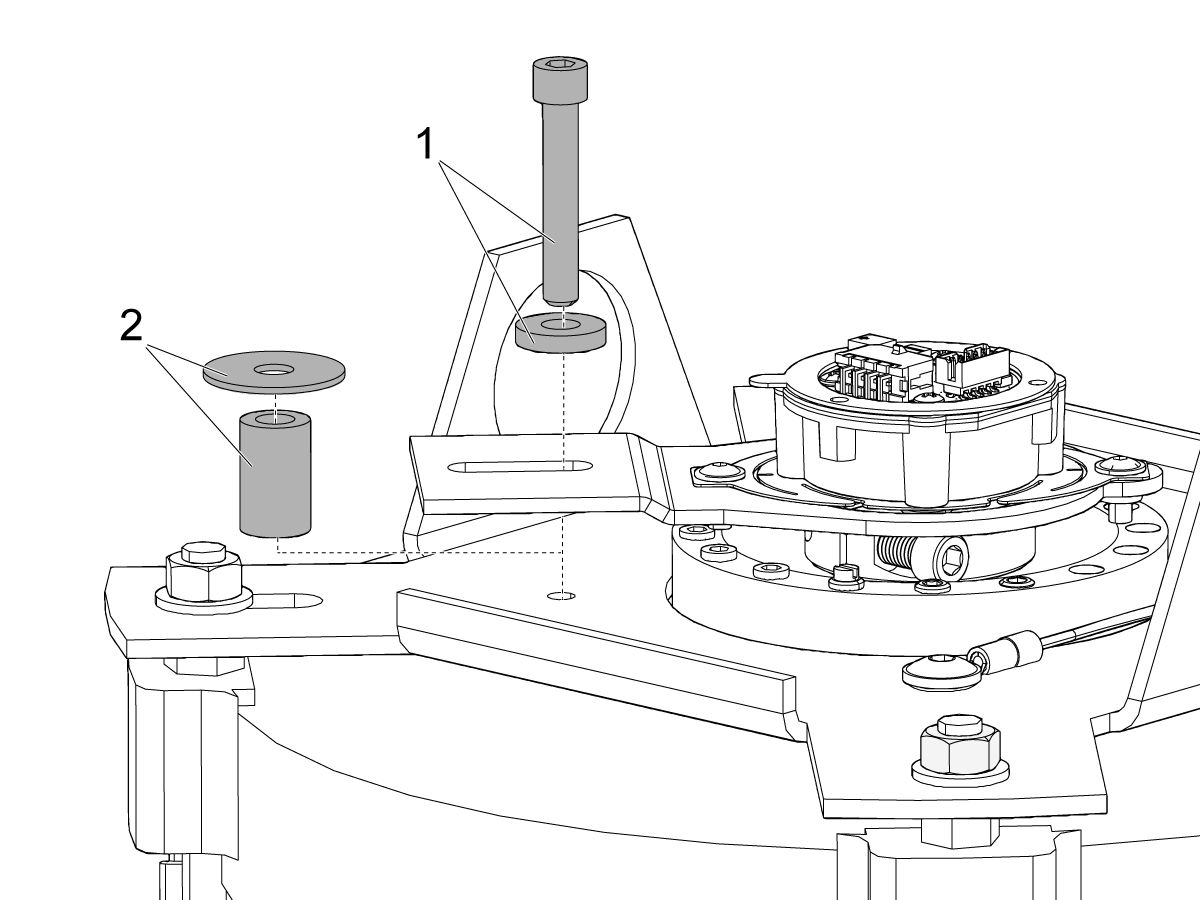

ブラケットからねじと小さなスペーサー [1] を取り外します。大きなスペーサーとワッシャ [2] を取り外します。

これらはインストール用に保管してください。

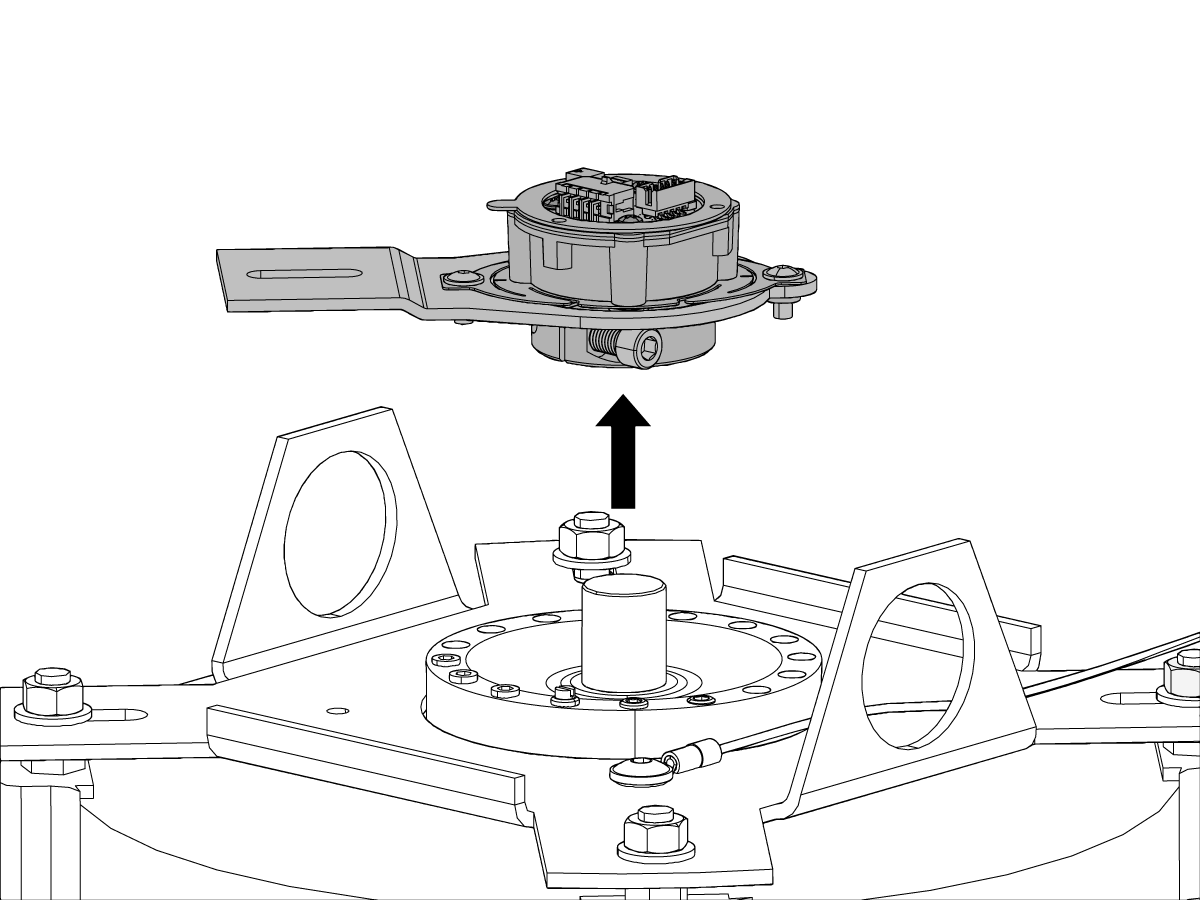

モーターシャフトからエンコーダーアセンブリを取り外します。

交換用エンコーダーのカバーを取り外します。

交換用エンコーダーを交換用ブラケットに取り付けます。2 本のねじを使用します。

これらの手順を逆の順序で実行して、エンコーダーアセンブリをモーターシャフトに取り付けます。

エンコーダーにアクセスするために、アクセスパネルを取り外します。

エンコーダーのカバーを取り付けている 3 本のねじを取り外します。

エンコーダーカバーを取り外します。

エンコーダーをブラケットに取り付けている 2 本のねじ [1] を取り外します。

接地ケーブル [2] を取り外します。

エンコーダーケーブル [3] の接続を外します。

ブラケット [2] をスピンドルモーターに取り付けている 2 本のねじ [1] を取り外します。

ブラケットを取り外します。

ブラケットを廃棄します。

カラークランプの 2 本のねじ [1] を緩めます。

モーターシャフトからエンコーダーアセンブリを取り外します。

 これらの手順を逆の順序で実行して、エンコーダーアセンブリをモーターシャフトに取り付けます。

40 テーパースピンドルの場合：

隙間ゲージを使用します。

ブラケットとワッシャの間の距離を測定します。

距離は、0.02"～0.04" （0.5 mm～1 mm）の間である必要があります。

距離が正しくない場合：

• カラーのねじを緩めます。
• モーターのシャフトでエンコーダーを上下に動かします。これで距離が変わります。
• カラーのねじを締めます。
• もう一度距離を測定します。
• 距離が正しくなるまで上記の手順を繰り返します。

エンコーダーブラケットのねじを締めます。

50 テーパースピンドルの場合：

隙間ゲージを使用します。

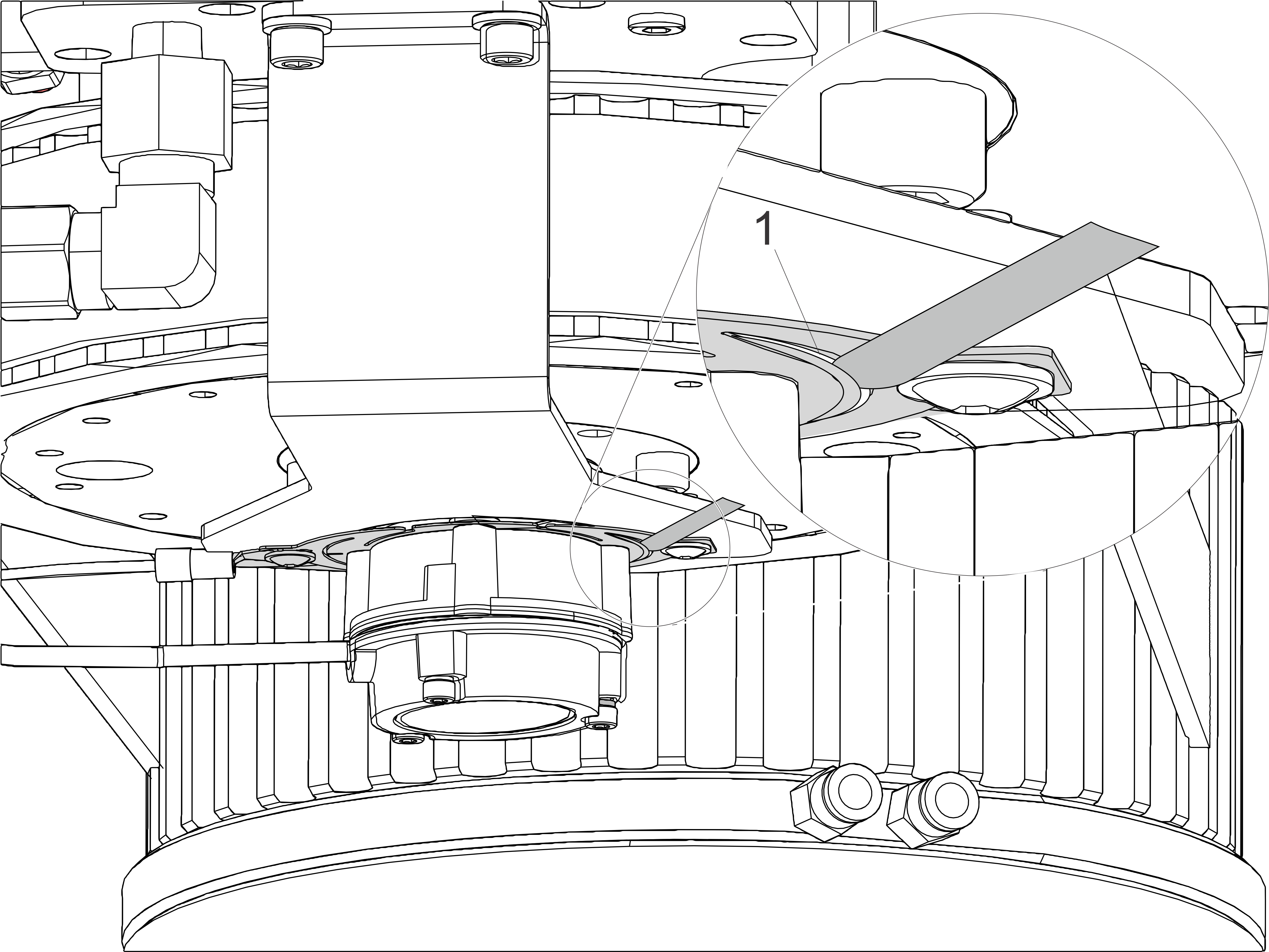

図のように、ウィングのスペースを測定します。[1]

距離は、0.02"～0.04" （0.5 mm～1 mm）の間である必要があります。

距離が正しくない場合：

• カラーのねじを緩めます。
• モーターのシャフトでエンコーダーを上下に動かします。これで距離が変わります。
• カラーのねじを締めます。
• もう一度距離を測定します。
• 距離が正しくなるまで上記の手順を繰り返します。

エンコーダーブラケットのねじを締めます。

エンコーダーのねじを締めます。

スピンドルを時計回りに 1 分間操作します [1]。

スピンドルモーターの負荷ゲージ [2] を見ます。

値が 20％未満の場合、エンコーダーは正しく調整されています。

値が 20％より大きい場合は、手順 2 を繰り返します。

値が 20％を超える場合は、エンコーダーパラメータが正しいことを確認してください。 パラメータチェッカーを参照します。

スピンドルを最高速度の 25％、50％、100％ [1] で操作します。

 注： この例では、最大速度は 7500 RPM です。

プログラム [1] の RPM がディスプレイ [2] の RPM と同じであることを確認します。

これらの RPM 値が同じでない場合は、エンコーダーパラメータが正しいことを確認します。 パラメータチェッカーを参照します。

値が正しい場合は、すべてのねじが正しく締められていることを確認します。
