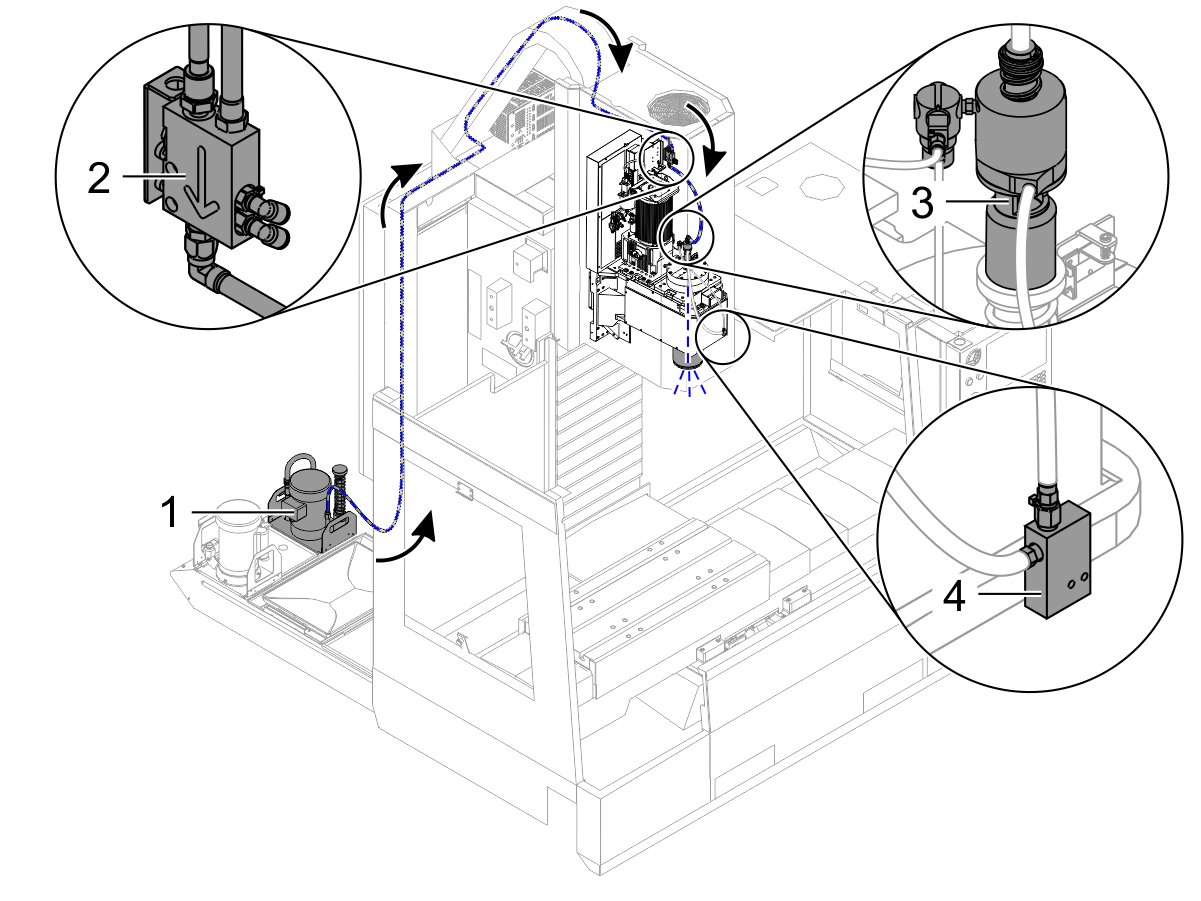

1. TSC クーラントポンプ

2. TSC チェック弁アセンブリ

3. TSC ユニオンアセンブリ

4. 真空発生器


機械要件：

• ソフトウェアバージョン100.22.000.1000以上

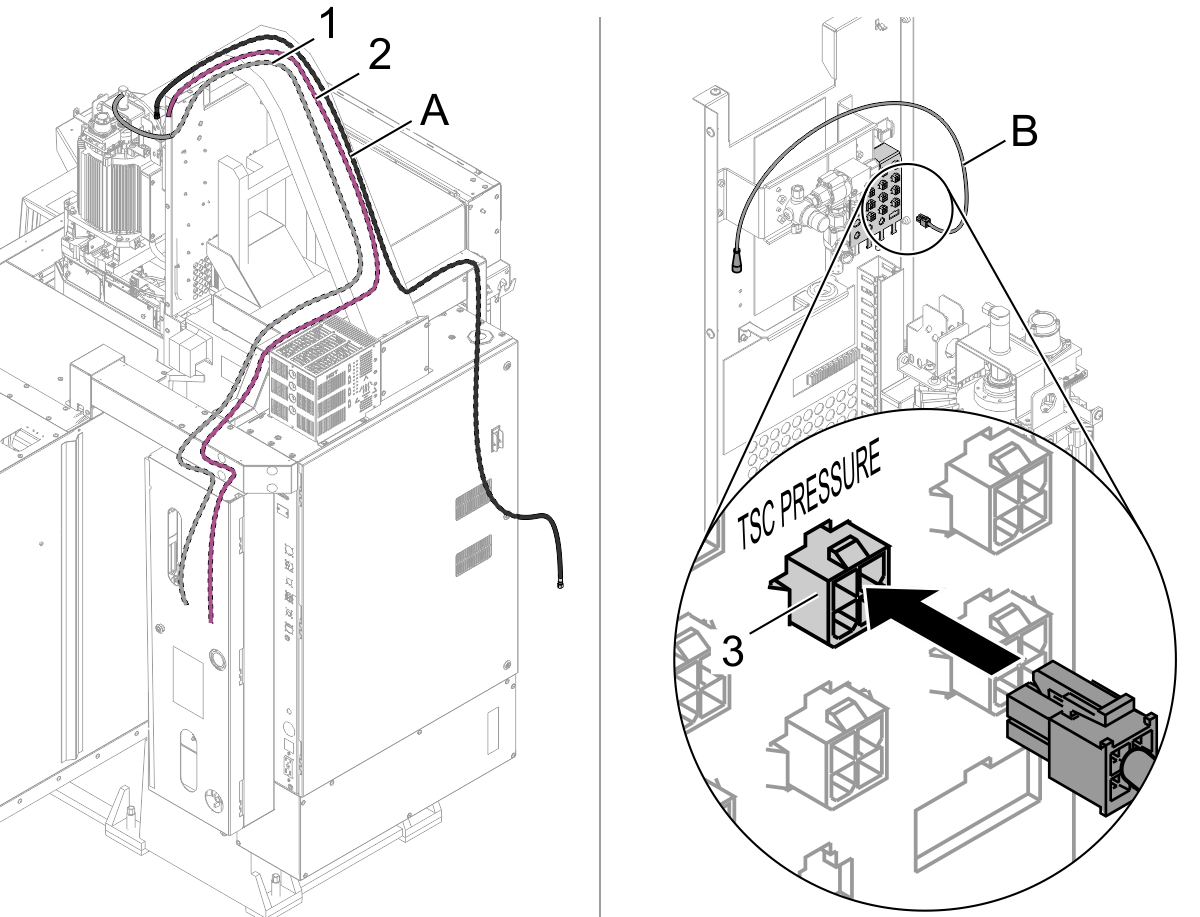

これらの部品をケーブルチャネルに通します。

• 20 フィート（6096 mm）1/4" 灰色のチューブ [1]
• 20 フィート（6096 mm）1/4" 紫色のチューブ [2]
• 3/8" ホース [A]

19" （483 mm）ケーブル [B] を電気ブラケットのTSC PRESSUREコネクタ [3] に接続します。

これらの部品を TRP から取り外します。

• 黒色チューブ [1]（このチューブは破棄します）
• エルボ取付金具 [2]
• レデューサー取付金具 [3]

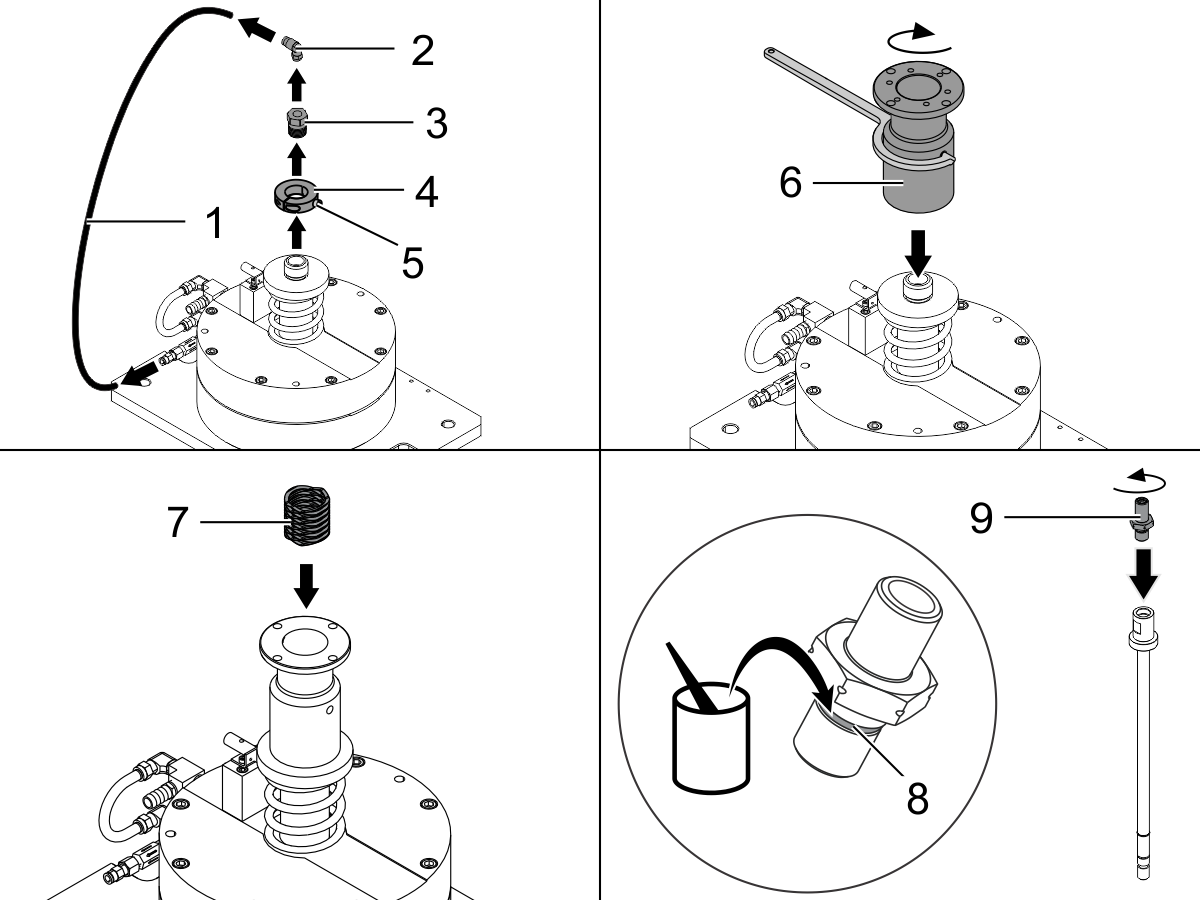

• ねじ [5] を緩め、ロックカラー [4] を取り外します。

50 テーパー TSC アダプター [6] を取り付けて締めます。2 1/4" のスパナを使用します。

ウェーブスプリング [7] を取り付けます。

ユニオンシャフトの O リング [8] にRed-Iグリースを塗布します。シャフト [9] を反時計回りに回して、延長チューブに取り付けます。

チューブ延長アセンブリ [2] を取り付ける方法：

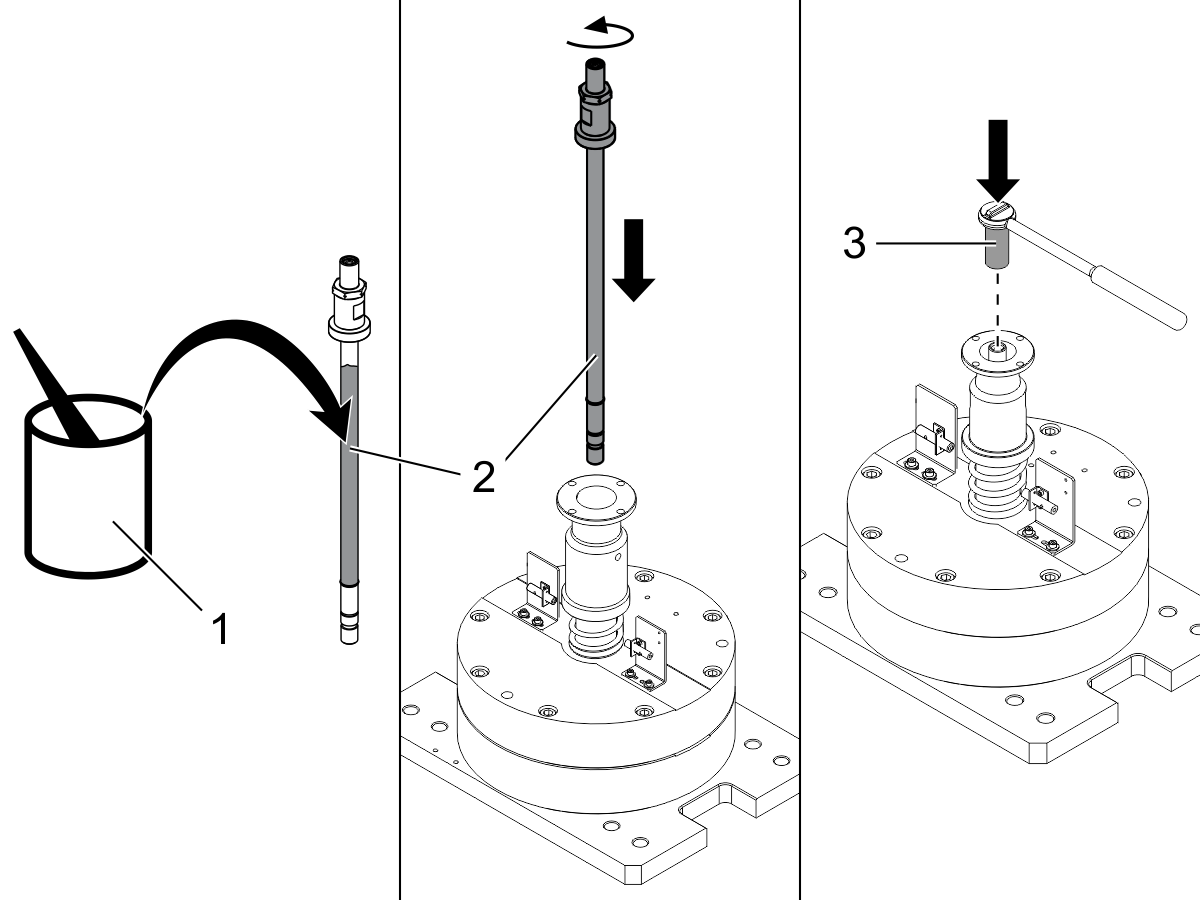

• モリブデングリース [1] をチューブ延長アセンブリ [2]と O リングに塗布します。
• アセンブリ [2]を TSC アダプターに通します。
• アセンブリ [2] を反時計回りに回して締めます。1"（25 mm）の深さのソケット [3] を使用します。
• アセンブリ [2] を 35 ft-lb （47.4 Nm）のトルクで締めます。
• スピンドルロック工具を取り外します。
• ダイヤルインジケータを使用して、シャフト [2] の合計指示ランアウト（TIR）を測定します。

 注： TIR は 0.001"（0.025 mm）未満である必要があります。TIR が 0.001" （0.025mm）より大きい場合、Haas サービスにご連絡ください。

TSC ユニオンアセンブリ [2] にこれらの部品を取り付けます。

• 90 度取付金具 [1]
• 真ちゅう製取付金具 [5]

TSC ユニオンアセンブリ [2] を取り付けます。これらの部品を使用してください：

• 4 本のワッシャ [3]
• 4 本の六角穴付きボルト（SHCS）[4]

メインブレーカーのロックを解除して押します[POWER ON]。

スピンドルを 50 rpmで作動させます。チューブ延長アセンブリと TSC ユニオンアセンブリ内部のピストンの間に異常な接触がないかチェックします [2]。

メインブレーカーのロックを解除して押します[POWER OFF]。

SHCS [3] にトルクをかけます。Haasファスナートルク仕様 の資料を参照してください。アルミニウム用の値を使用します。

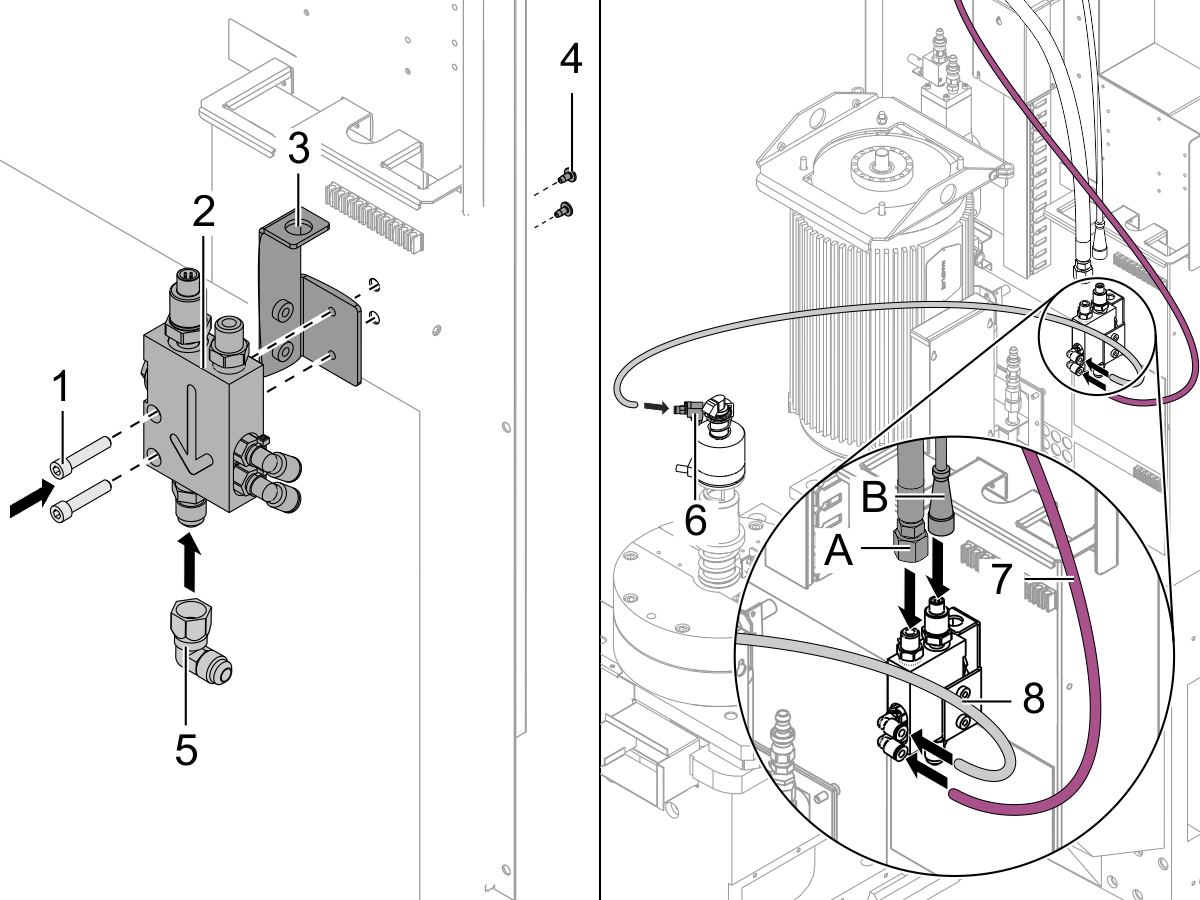

これらの部品を TSC チェック弁 [2] に取り付けます。

• 2 本の 1/4-20 x 1-1/2" の六角穴付きボルト（SHCS）[1] を使用して、チェック弁ブラケット [3] を取り付けます。
• 90 度取付金具 [5]

2 本の 1/4-20 x 1-1/2" フランジ付きボタンヘッドキャップねじ（FBHCS）[4] を使用して、TSC チェック弁アセンブリを後部スピンドルヘッドカバーに取り付けます。

これらの部品を TSC チェック弁アセンブリに接続します。

• 3/8" ホース [A]
• 圧力センサーケーブル [B]
• 20 フィート（6096 mm）1/4" の紫色のチューブ [7]
• 20 フィート（6096 mm）1/4" の灰色のチューブ [8]

灰色のチューブ [8] を TSC ユニオンアセンブリの取付金具 [6] に接続します。

高圧編組ホース [1] をチェック弁アセンブリと TSC ユニオンアセンブリ上部の取付金具に接続します。

これらの部品を TSC ユニオンアセンブリに接続します [3]。

• クランプ [4] を使用して 3/8" の黒色ホース [5] を接続します。
• 5 フィート（1524 mm）1/4" の灰色のチューブ [6] をプッシュロックコネクタ [2] に接続します。

 注： 次の 2 つの手順では、真空発生器の取り付け方法を示します。正しい設定を選択します。

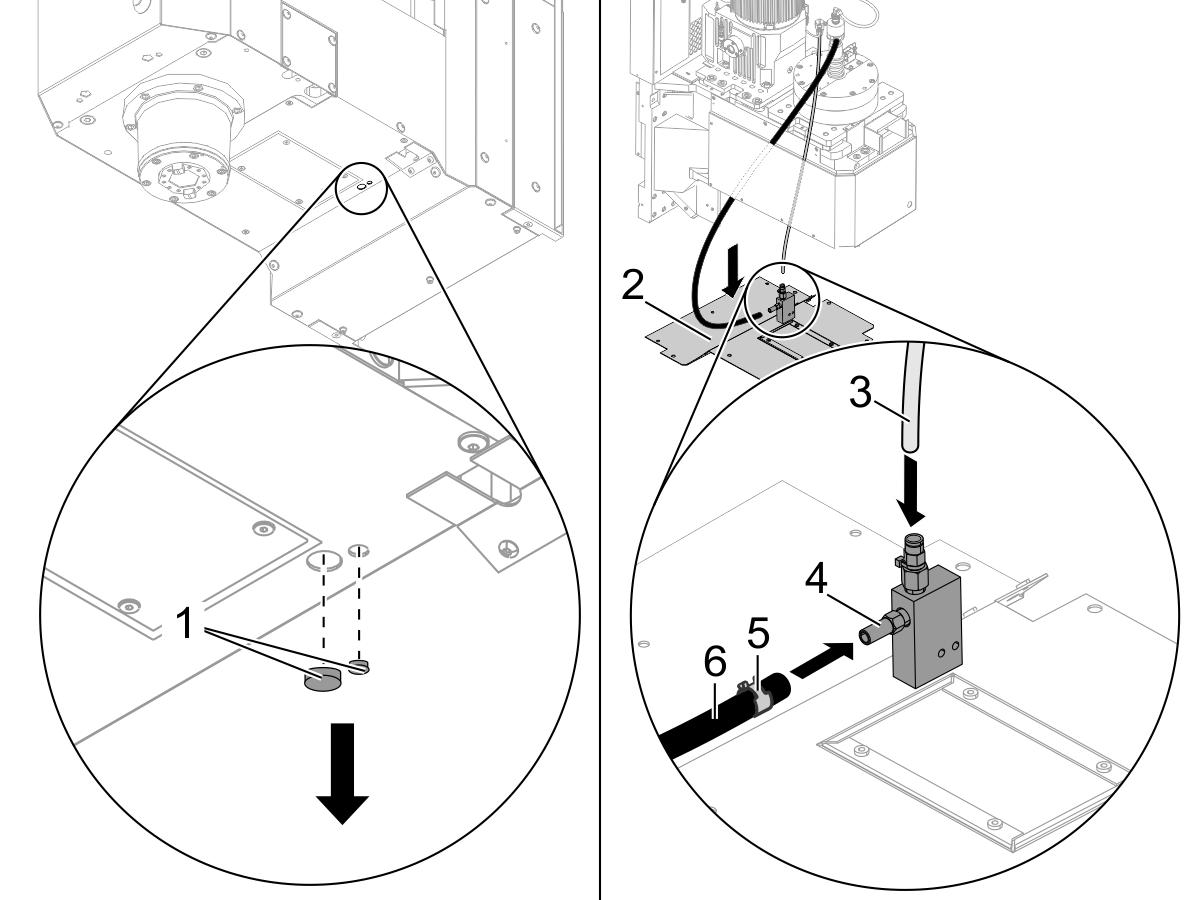

スピンドルの前部近くにドームプラグ [1] がある場合：

プラグ [1] を取り外します。

これらの部品を真空発生器に接続します [5]。

• 5 フィート（1524 mm） 1/4" の灰色のチューブ [2]
• クランプ [3] を使用して 3/8" の黒いホース [4] を接続します。

スピンドルの前面近くにスペースを見つけます。真空発生器 [5] をスペースに移動します。

1/4-20 x 1/2"のFBHCS [6] を使用して、真空発生器 [5] を取り付けます。

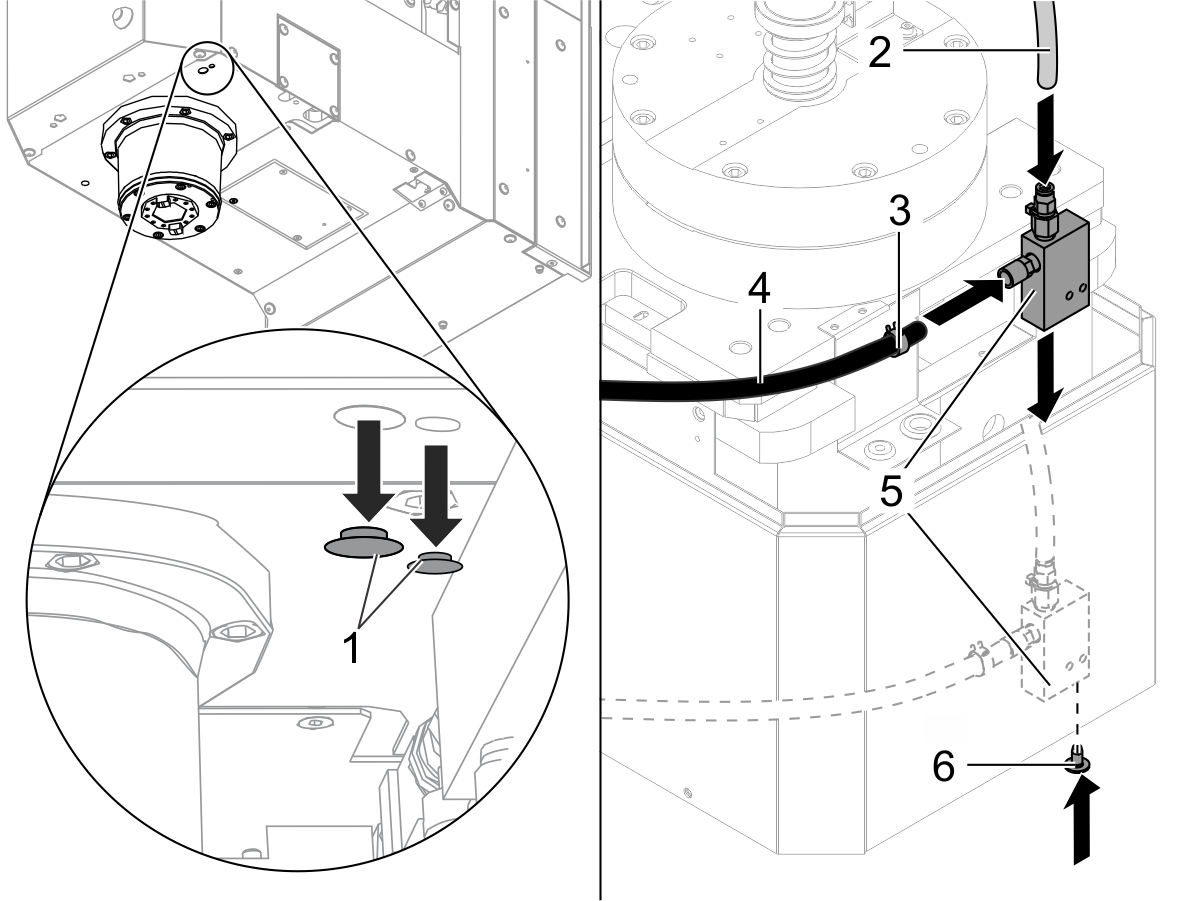

ドームプラグ [1] がスピンドルの後部付近にある場合：

プラグ [1] と下部スピンドルヘッドカバー [2] を取り外します。

3/8" の黒いホース [6] と5 フィート（1524 mm）1/4" の灰色のチューブ [3] をスピンドルの後ろの開口部に挿入します。

真空発生器 [4] をカバー [2] に取り付けます。1/4-20 x 1/2" の FBHCS を使用します。

これらの部品を真空発生器に接続します。

• 5フィート（1524 mm） 1/4" の灰色のチューブ [3]
• クランプ [5] を使用してホース [6] を接続します。

カバー [2] を取り付けます。

潤滑キャビネットへのドアを開きます。

マニホールドの下部から、3 番目と 4 番目のマニホールドプラグ [1] を取り外して廃棄します。

 注： マニホールドポートのねじ切りを清掃します。

TSC 洗浄ソレノイド [2] に圧縮取付金具 [4] を取り付けます。このソレノイド [2] には、紫色のケーブルタイが 2 個あります。ソレノイド [2] を下から 3 番目のマニホールドポートに取り付けます。

TSC 真空ソレノイド [3] に圧縮取付金具 [4] を取り付けます。このソレノイド [3] には、プッシュロック取付金具に灰色のケーブルタイが付いています。ソレノイド [3] を下から 4 番目のマニホールドポートに取り付けます。

 注： TSC-300 Psi の場合、ソレノイド [3] を 35 Psi レギュレーターに取り付けます。TSC-1K Psiの場合、ソレノイド [3] を 85-Psi エアレギュレーターに取り付けます。

20 フィート（6096 mm）1/4" の灰色のチューブ [6] をソレノイド [3] に接続します 。

20 フィート（6096 mm）1/4" の紫色のチューブ [8] を正しい長さにカットします。チューブ [8] をソレノイド [2] のチェック弁取付金具 [9] に接続します。

真空電磁ケーブル [5] をコネクタパネルの TSC VACUUM コネクタに接続します。

TSC 洗浄電磁ケーブル [7] をコネクタパネルの TSC UNION コネクタに接続します。

電源供給（PSUP）PCBのカバー [1] を取り外します。

コネクタ用のプッシ[2]ュオンカバーを CB4 の位置から取り外します。

PSUP PCB 上の JP2 [3] の位置にある電気ジャンパーを取り外します。

15A 回路ブレーカー [4] を取り付けます。

TSC 1K 機械および制御キャビネットにドアパネルが取り付けられていない機械の場合。

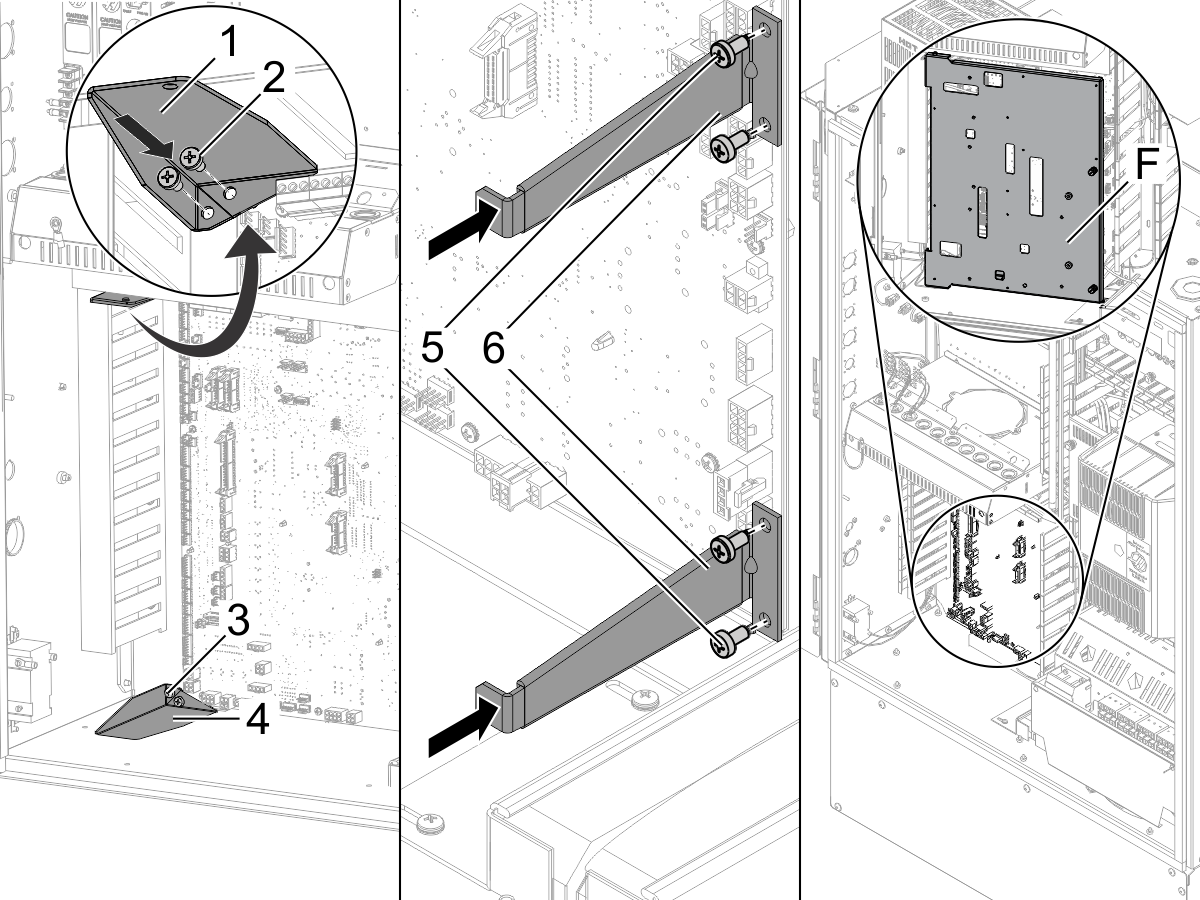

制御キャビネットを開きます。I/O PCB のカバーを取り外します。

これらの部品を取り付けます。

• 2 本のねじ [2] を使用して、上部ヒンジプレート [1] を取り付けます。
• 2 本のねじ [3] を使用して、上部ヒンジプレート [4] を取り付けます。
• 4 本のねじ [5] を使用して、ドアブラケット [6]を 2 個取り付けます。
• ドアパネル [7]

これらの部品をドアパネルに取り付けます。

• 2 つのスペーサー [1]
• モーター駆動 PCB [G]
• 2 本の六角穴付きボルト（SHCS） [2]

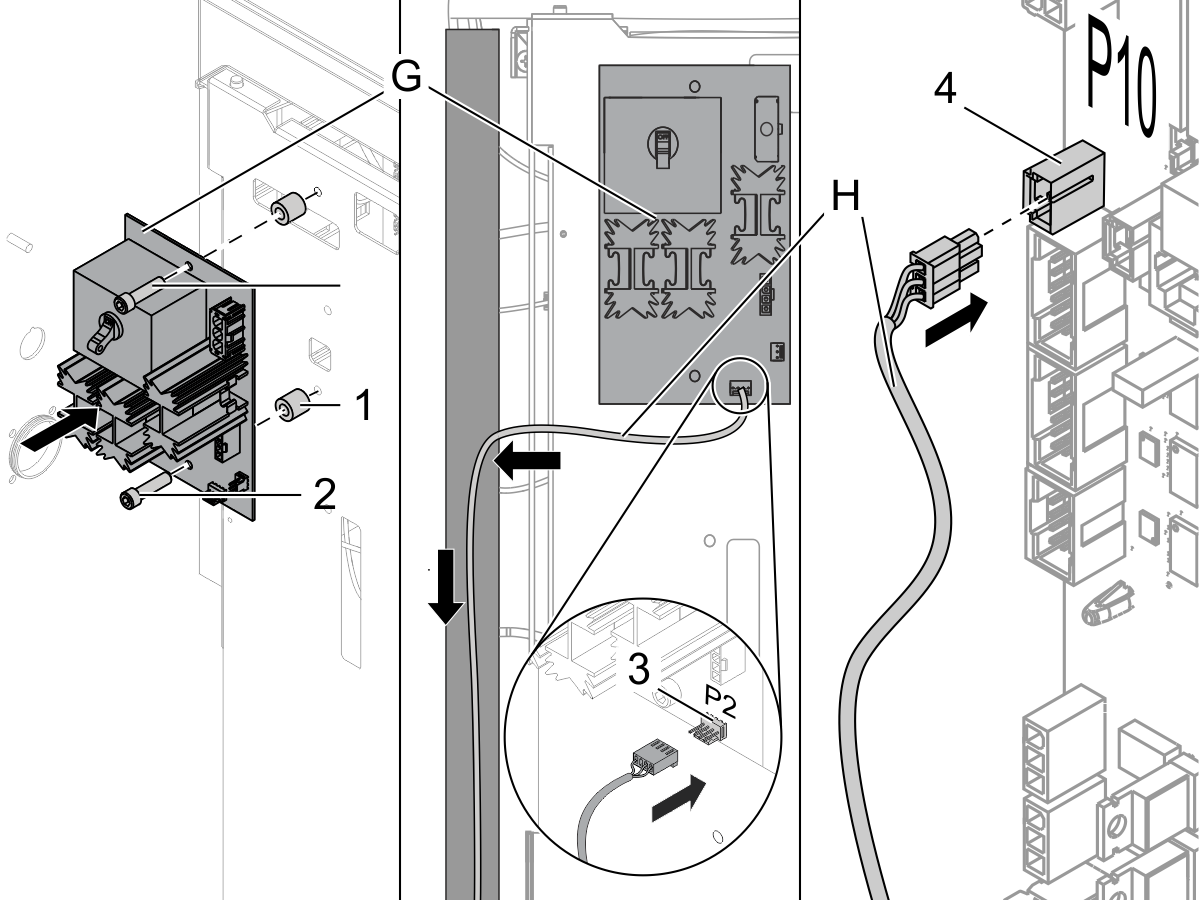

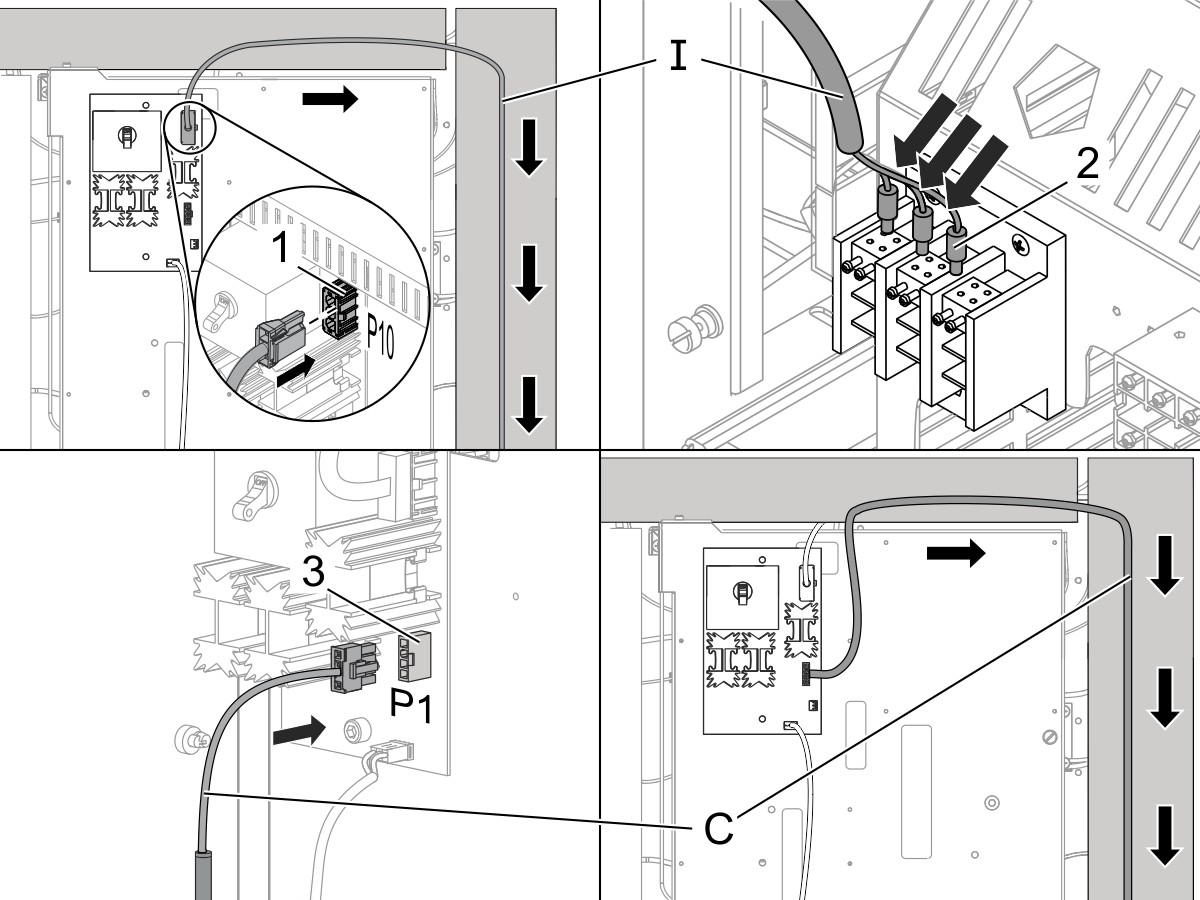

33-1974 ケーブル [H] を次の場所に接続します。

• モータードライブ PCB の P2 [3]（ケーブル [H] を左のケーブルキャリアチャネルに通します）。
• I/O PCB 上の P10 [4]。

33-0987B ケーブル [I] を次の場所に接続します。

• モータードライブ PCB の P4 [1]（ケーブル [I] を上部と右側のケーブルチャネルに通します）。
• 変圧器の接続 77、78、79 [2]（各ワイヤーには識別ラベルが付いています）。

12 フィートの TSC 延長ケーブル [C] をモータードライブ PCB の P1 [3] に接続します。

ケーブル [C] を上部と右側のケーブルチャネルに通します。

TSC 1K 機械の場合：

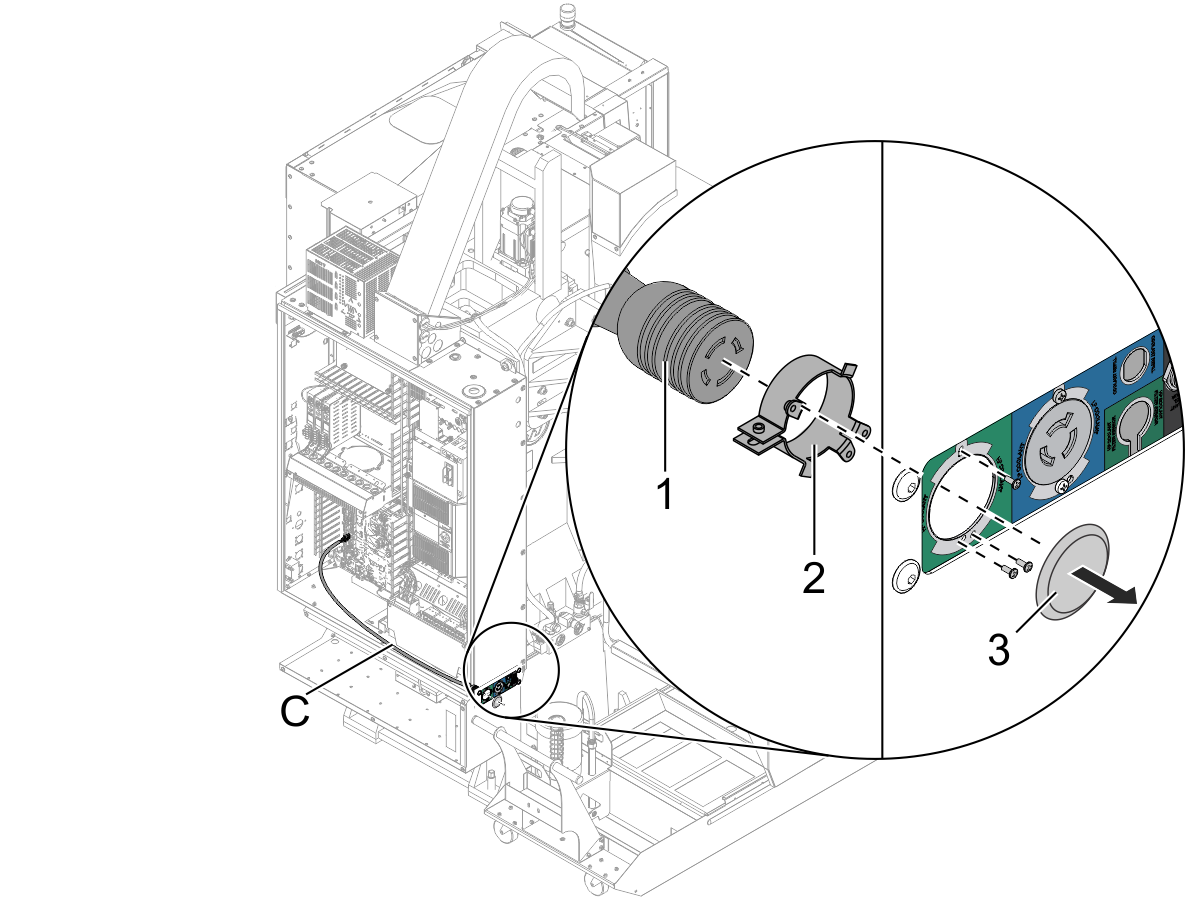

ケーブル [C] をレセプタクルブラケットのカバーの後ろに置きます。

レセプタクルブラケット [3] のAUX COOLANTプラグを取り外します。

ケーブル [C] のレセプタクルの端 [1] の周りにクランプ [2] を取り付けます。

2 本のねじを使用して、クランプ [2] をレセプタクルブラケットに取り付けます。

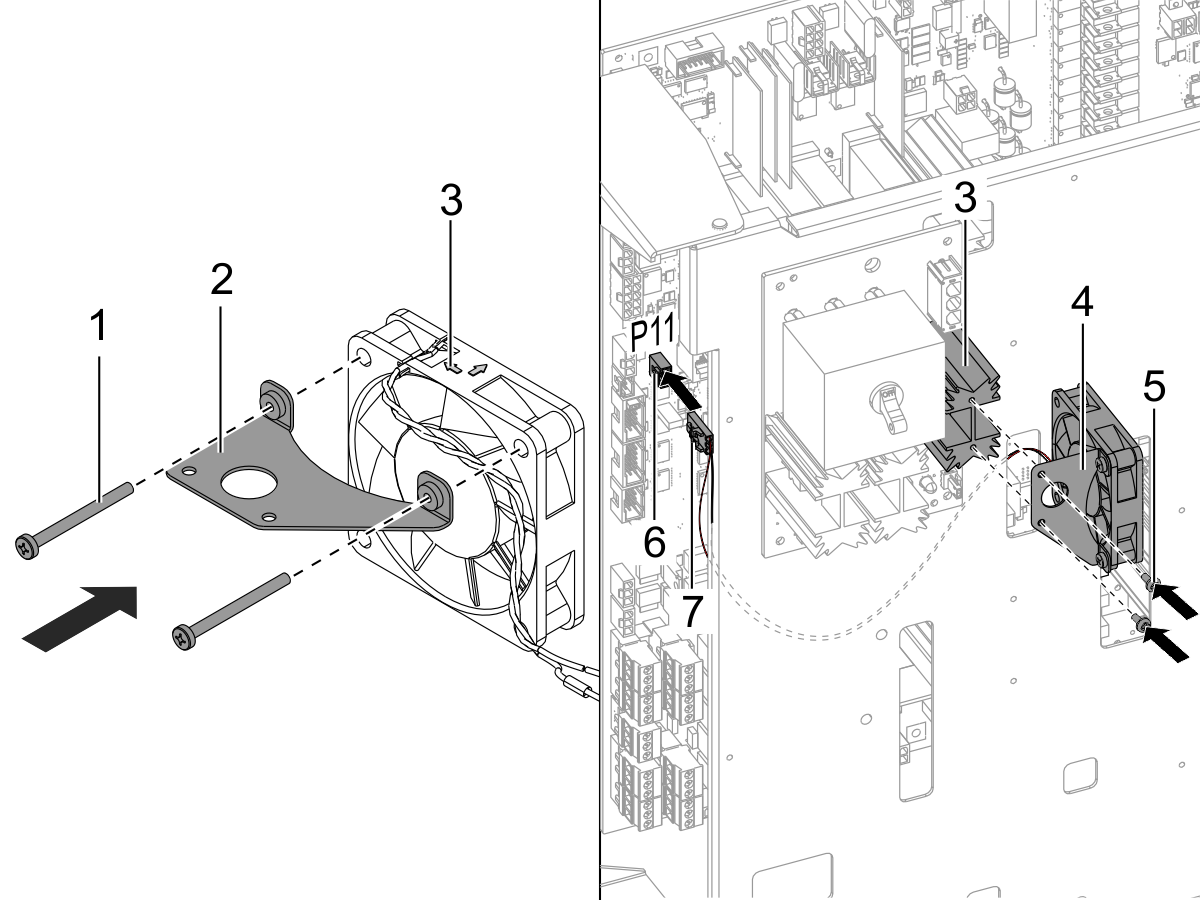

ファンアセンブリのブラケット [2] を取り付けます。2 本の 1 x 1/4" のべねじ（PPHS）[1] を使用します。ファンアセンブリの矢印 [3] が正しい方向を向いていることを確認します。

ファンアセンブリ[4]をI O PCB 上の HS6 [3] に取りつけます。2 本の 1/4" の PPHS [5] を使用します。

ファンアセンブリケーブル [7] を I/O PCB上の P11 [6] に接続します。

• 標準のクーラントポンプに隣接する大きい方のカバーを取り外して廃棄します。
• 標準のクーラントポンプに隣接する小さい方のカバーを取り付けます。
• TSC ポンプ [E] を取り付けます。必要に応じて、#8 取付金具 [1] を取り外し、#6 取付金具 [2] を取り付けます。#6 取付金具 [2] は、3/8" ホースのある機械用です。

TSC 洗浄ソレノイド上で、チェック弁のない接続金具 [4] を見つけます。他の20'（6096 mm）1/4" の紫色のチューブ [3] を接続金具 [4] およびポンプのエアシリンダーに接続します。

3/8" のホース [A] をポンプに接続します。

12 フィートのTSC 延長ケーブル [C] を取り付けなかった場合：

レセプタクルブラケットのプラグ [5] を廃棄します。

12 フィートのTSC 延長ケーブル [C] を取り付けます。

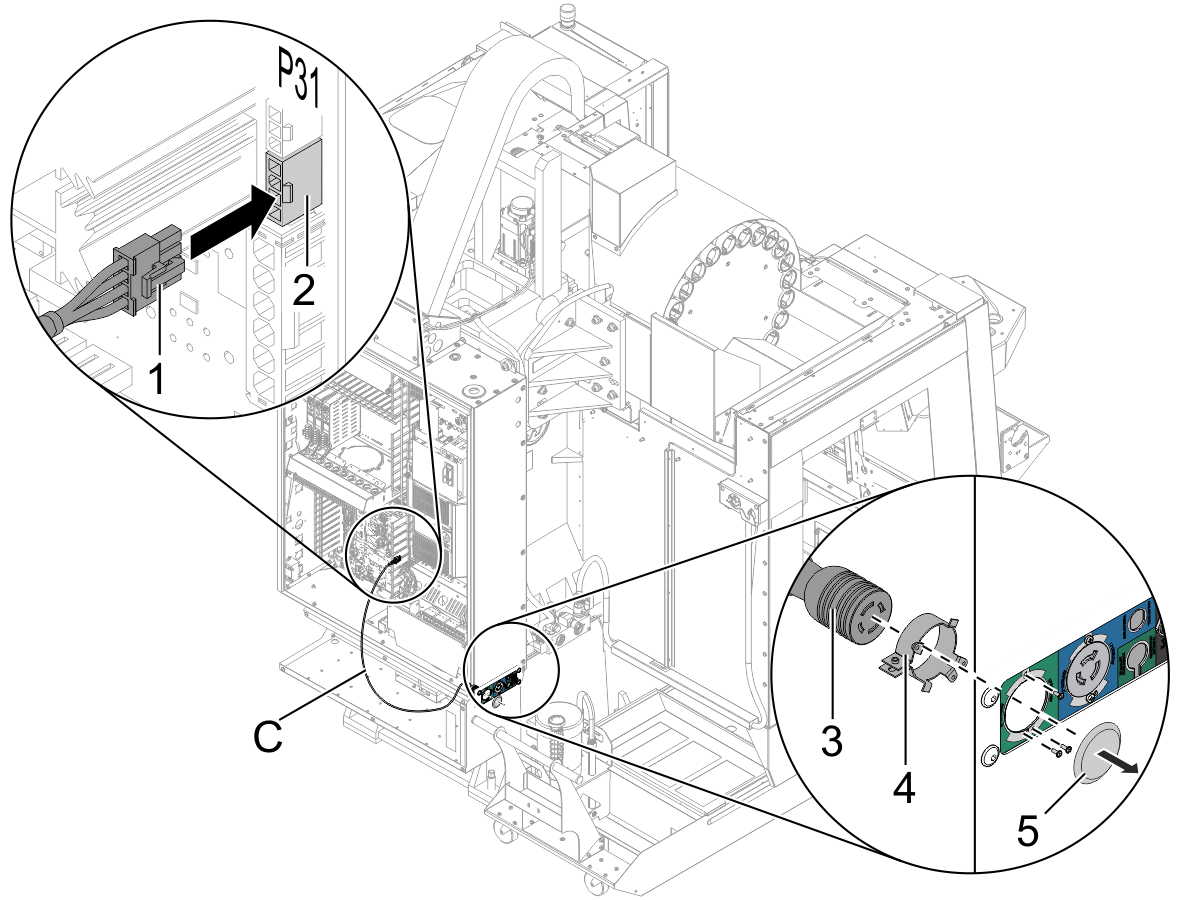

ケーブル [C] の 4 ピンコネクタ [1] をI/O PCB 上の  P31 [2] に接続します。

ケーブル [C] のレセプタクル側 [3] をレセプタクルブラケットに取り付けます。ツイストロック取付け [4] とねじを使用します。

TSC クーラントポンプの電源ケーブルを TSC 延長ケーブル [C] のレセプタクル側 [3] に接続します。

13.5 フィートの真空センサーケーブル [D] を I/O PCB 上の P28 [1] と TSC ポンプの真空センサー [2] の間に取りつけます。

次世代制御 - オプションの有効化 手順を参照してください。

このコードは MDI モードで操作します。

M59 P26 ；

G04 P5.0 ；

M69 P26 ；

G04 P2.0 ；

M99 ；

P26 は、 インラインスピンドル用です。

ベルト駆動スピンドルの場合は、 P26ではなく P35  を使用します。

ベアリングレス TSC ユニオンは、7 秒間隔で上下します。上下の動きは小さいです。

この図は、40 テーパー [1]、40 テーパー（CALM） [2]、および 50 テーパー [3] 機械の上下の動きを示しています。

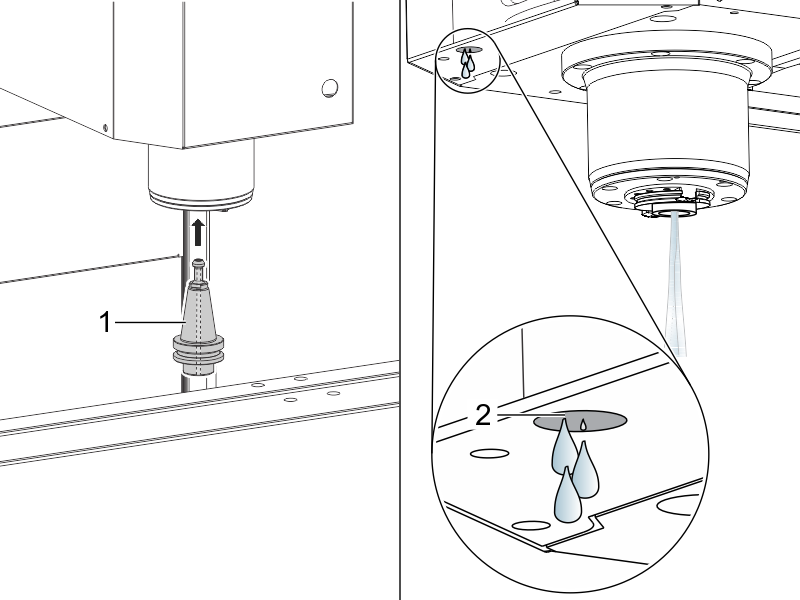

TSC 工具ホルダ [1] をスピンドルに取り付けます。 [AUX CLNT] を押して TSC を起動します。

正しい操作は次のとおりです：

1. TSC 工具ホルダーからクーラントが正しく流れます。
2. 真空発生器ホース [2] から数滴が流れます。

[RESET] を押します。
