40-Taper - Inline - TSC - Bearing Union - Upgrade to Bearingless Union - VMC - HMC

サービスホーム 手順 40 テーパー - インライン - TSC - ベアリングユニオン - ベアリングレスユニオンへのアップグレード - VMC - HMC
Recently Updated Last updated: 03/18/2021

40 テーパー - インライン - TSC - ベアリングユニオン - ベアリングレスユニオンへのアップグレード - VMC - HMC


40 テーパー - インライン - TSC - ベアリングユニオン - ベアリングレスユニオンへのアップグレード - VMC - HMC

- セクションに移動 - 1. はじめに 2. 必要な工具 3. 40 テーパー - インライン - TSC - ベアリングユニオン - ベアリングレスユニオンへのアップグレード - VMC - HMC (7 ステップ) 4. TSC - 300 PSI - クーラントポンプヘッド/モーター - 交換 (3 ステップ) 5. TSC - 接続箱 - 取り付け (3 ステップ) 6. TSC - ベアリングレスユニオンへのアップグレード - テスト (2 ステップ) Back to Top

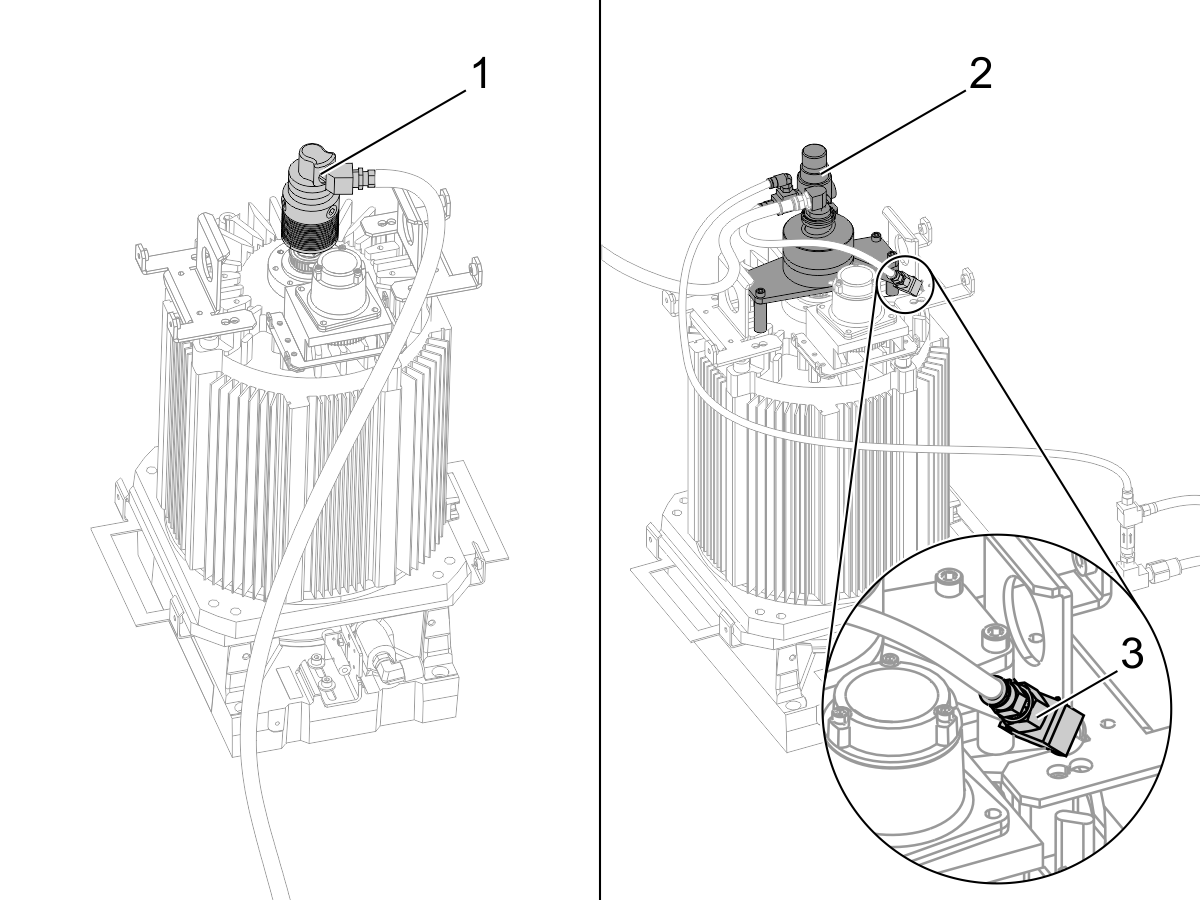

はじめに

このドキュメントに示されている画像は VMC のものです。

  1. ベアリング TSC ユニオンアセンブリ
  2. ベアリングレス TSC ユニオンアセンブリ
  3. 真空発生器

必要な工具

  • スピンドルロック工具(T-1635)

40 テーパー - インライン - TSC - ベアリングユニオン - ベアリングレスユニオンへのアップグレード - VMC - HMC

1

[POWER OFF] を押します。メイン回路ブレーカーを オフ の位置に設定します。メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

一次空気バルブを閉じます。これにより、機械への空気供給が停止します。

機械から工場エアーホースを外します。

スピンドルヘッドのカバーパネルを取り外します。

スピンドルのロック工具を取り付けます。

2

TSC-1000 psi を取り付ける方法:

  1. 35 psi レギュレーターとレギュレーター取付金具 [2] をベアリングレス TSC ユニオンから取り外します。
  2. 85 psiレギュレーター [1] とレギュレーター取り付け金具 [2] をベアリングレス TSC ユニオンに取り付けます。
  3. 85-psi レギュレーターの矢印 [3] が正しい方向を指していることを確認します。

真空排出ホース [4] を外します。高圧編組ホース [6] をチェック弁アセンブリ [7] から取り外します。ベアリングユニオン六角ドライブ [5] を時計回りに回して取り外します。

モーターシャフトのねじ切りを清掃します。O リングとベアリングレスユニオンシャフト [8] の外面にRed-Iグリースを塗布します。シャフト [8] のねじ切りに、中程度の強度のねじ切りロックコンパウンドを塗布します。シャフト [8] をモーターに取り付けます。シャフト [8] には左手スレッドがあります。シャフト [8] を 30 ft-lb(41 Nm)のトルクで締めます。

スピンドルオリエンテーションロック工具を取り外します。シャフト [8] の誤差を測定しながら、手動でスピンドルを回します。ダイヤルインジケーターを使用します。 半径方向 [3] および軸方向 [4] の TIR は .0005 インチ未満である必要があります。 TIR がこの値を超える場合は、TSC シャフトをシムします。

3

TSC シャフトをシムする方法:

半径方向のランアウト [1] を測定します。

ペン [2] でハイスポットをマークします。

TSC シャフトを緩め、TSC シャフトとモーターシャフトの間に隙間を作ります。

半径方向のランアウトが .0015 インチよりも大きい場合は、.0005 インチのシムストックを使用します。

半径方向のランアウトが .0015 インチよりも大きい場合は、.001 インチのシムストックを使用します。

マークされた位置 [3] にシムを挿入し、TSC シャフトを 30 ft-lb のトルクで締めます。

余分なシムストックを取り除きます。

4

TSC シャフトをシム調整した後:

半径方向のランアウト [1] を測定します。 .0005 インチを超えてはなりません。

軸方向のランアウトを測定します [2]。 .0005 インチを超えてはなりません。

シャフトのランアウトをシムで修正できない場合は、Haas サービスに連絡してください。

5

これらの部品をスピンドル駆動モーターに取り付けます。

  • 4 本のスタンドオフ [4]
  • ベアリングレス TSC ユニオンアセンブリ [3]
  • 4 個のワッシャ [2]
  • 4 本の六角穴付きボルト [1]

 注: スタンドオフが同じ長さであることを確認します。ベアリングレス TSC ユニオンアセンブリがスタンドオフ上で平らであることを確認します。

バルドー製のモーターを使用している場合は、次の部品を使用します: 20-6851 TSC UNION STANDOFF BGLESS 40T RETROFIT (長さ:2.147±.002)、40-1680 SHCS 1/4 x 2 x 2 3/4。

安川電機または Haas 製のモーターを使用している場合は、次の部品を使用します: 20-5461 STANDOFF BEARINGLESS ROTARY UNION (長さ:1.445 ± .002)、40-1695 SHCS 1/4-20 x 2 x 2 1/4。

4 本のねじ [1] を指で締めます。手でスピンドルを回します。接触を音で聞いて感じます。シャフトがベアリングレス TSC ユニオンに接触しないようにします。

MDIで次のように書き込みます。

M03 S50;

[CYCLE START] を押します。スピンドルを 50 RPM で作動させ、ベアリングレス TSC ユニオンをスピンドルに整列ささせます。

[FEED HOLD] を押します。

ベアリングレス TSC ユニオンアセンブリの 4 本のねじ [1] を締めます。 Haas ファスナートルク仕様 のドキュメントをご参照ください。鋼の値を使用します。

工具解除ピストン(TRP)のチューブ [5] を見つけます。このチューブは、TRP 電磁アセンブリの右側に接続しています。チューブ [5] を 2 本にカットします。

チューブの最初のセクション [6] を取付金具アセンブリ [7] の左側のポートに接続します。チューブの 2 番目のセクション [8] を取付金具アセンブリ [7] の右側のポートに接続します。

6

15" x 1/4" のチューブ [1] をベアリングレス TSC ユニオンの 2 個の取付金具に接続します。

4 フィート x 1/4"のチューブ [2] の最初のセクションをベアリングレス TSC ユニオンの取付金具に接続します。チューブ [2] の 2 番目のセクションを取付金具アセンブリ [4] の上部取付金具に接続します。

25 フィート x 1/4" のチューブ [3] を取付金具アセンブリ [4] の右側のポートに接続します。

チューブ [3] をケーブルチャネルカバーに通します。

真空排出ホース [6] をベアリングレスユニオンの取付金具に接続します。ホースクランプ(P/N 59-1347)を使用します。

高圧編組ホース [5] の最初のセクションをベアリングレス TSC ユニオンに接続します。ホース [5] の 2 番目のセクションをチェック弁アセンブリ [7] に接続します。

7

 VMC [A] の場合: 排出ホース [1] をスピンドルの後部に配置します。

 HMC [B] の場合: 排出ホース [1] をスピンドル後部の穴 [2] に通します。

TSC - 300 PSI - クーラントポンプヘッド/モーター - 交換

1

アンフェノールコネクタを備えたクーラントポンプモーターを交換する方法:

クーラントポンプ用のアンフェノール電源ケーブル [1] を外します。

取り付けられているクーラントポンプモーター [2] をクーラントタンクから取り外します。

アンフェノール電源ケーブル [1] をモーター [2] から取り外します。

接続箱の右側から 4 ピン電源ケーブル [3] を取り外します。

 注: 色付きワイヤー [4] の位置を記録します。

色付きのワイヤー [4] を外します。

アンフェノール電源ケーブル [5] を接続箱に取り付けます。

2

スタンド [3] に取り付けられているクーラントポンプヘッドを交換する方法:

これらの部品を取り外します。

  • 4 本の六角穴付きボルト [2] およびクーラントポンプ用モーター [1]

 注: モーターのみを交換する必要がある場合は、この時点で新しいモーターを取り付けます。この手順は完了しました。

  • 4 本のボタンヘッドキャップスクリュー [8] およびフィルターハウジング [9]
  • カップラ [3] および 4 本の六角穴付ボルト [4]
  • 2 個の圧縮取付金具 [5] およびポンプヘッドアセンブリ [6]
  • 2 個の鋼管アセンブリ [7]

取り外したのと逆の順序で、カップラ [10] を使用して新しいクーラントポンプを取り付けます。

3

スタンドのないクーラントポンプヘッドまたはモーターを交換する方法:

これらの部品を取り外します。

  • 4 本の六角穴付きボルト [2] およびクーラントポンプ用モーター [1]

 注: モーターのみを交換する必要がある場合は、この時点で新しいモーターを取り付けます。この手順は完了しました。

  • カップラ [3] および 4 本の六角穴付ボルト [4]
  • 2 個の圧縮取付金具 [5] およびポンプヘッドアセンブリ [6]
  • 2 個の鋼管アセンブリ [7]

取り外したのと逆の順序で、カップラ [8] を備えた新しいクーラントポンプを取り付けます。

TSC - 接続箱 - 取り付け

1

ジャンパー [2] をI/O PCB の P50 [1] の 2 本の下部ピンに取り付けます。I/O PCB の P50 にジャンパー(P/N 75-15062)がない場合は、これを行ってください。

 注: ジャンパーは、ポンプモーターの熱センサーを避けます。

接続箱 [7] とTSC クーラントポンプ上のケーブルクランプ [6] に取り付けます。

 注: これは、TSC 自動洗浄クーラントポンプまたは TSC 1000 psi クーラントポンプカートを備えた機械に対して行います。

接続箱のケーブル [3] を機械に接続します。

接続箱のケーブル [4] をクーラントポンプ [5] のケーブルに接続します。

ベアリングレス TSC ユニオンからの 25 フィート x 1/4" のチューブ [8] をエアセパレーターの取付金具 [9] に接続します。

2

CALM システムがない機械の場合:

機械の背面にあるエアフィルターレギュレーターのアセンブリの取付金具 [2] を見つけます。ホース [1] を取付金具 [2] に接続します。

ホース [1] のもう一方の端を接続箱の上部取付金具 [3] に接続します。

3

CALM システムを備えた機械の場合:

利用可能なマニホールドポートプラグ [1] の 1 つを取り外します。90 度のエルボ取付金具 [2] をポートに取り付けます。

雌型クイックディスコネクト取付金具 [3] を取り付けます。

キットにある 1/4" ホース [4] の一端を取付金具 [3] に接続します。

ホース [4] を潤滑パネルの下部に通します。

ホース [4] のもう一方の端を接続箱の取付金具 [5] に接続します。

TSC - ベアリングレスユニオンへのアップグレード - テスト

1

メイン回路ブレーカーを オン の位置に設定します。

[POWER ON] を押します。

[RESET] を押します。

[AUX CLNT] を押して TSC をアクティブ化します。

TSC ホースに漏れがないか調べます。

2

正しい操作は次のとおりです:

  1. クーラント [1] はスピンドルから正しく流れます。
  2. 真空排出ホースから数滴が流れます [3]。

[RESET] を押します。

TSC 工具ホルダ [2] をスピンドルに取り付けます。

[AUX CLNT] を押して TSC を起動します。

正しい操作は次のとおりです:

  1. TSC 工具ホルダーからクーラントが正しく流れます。
  2. 真空排出ホースから数滴が流れます [3]。

TSC ホースに漏れがないか調べます。

[RESET]を押します。
